三角安装位弯型法兰连接管件结构

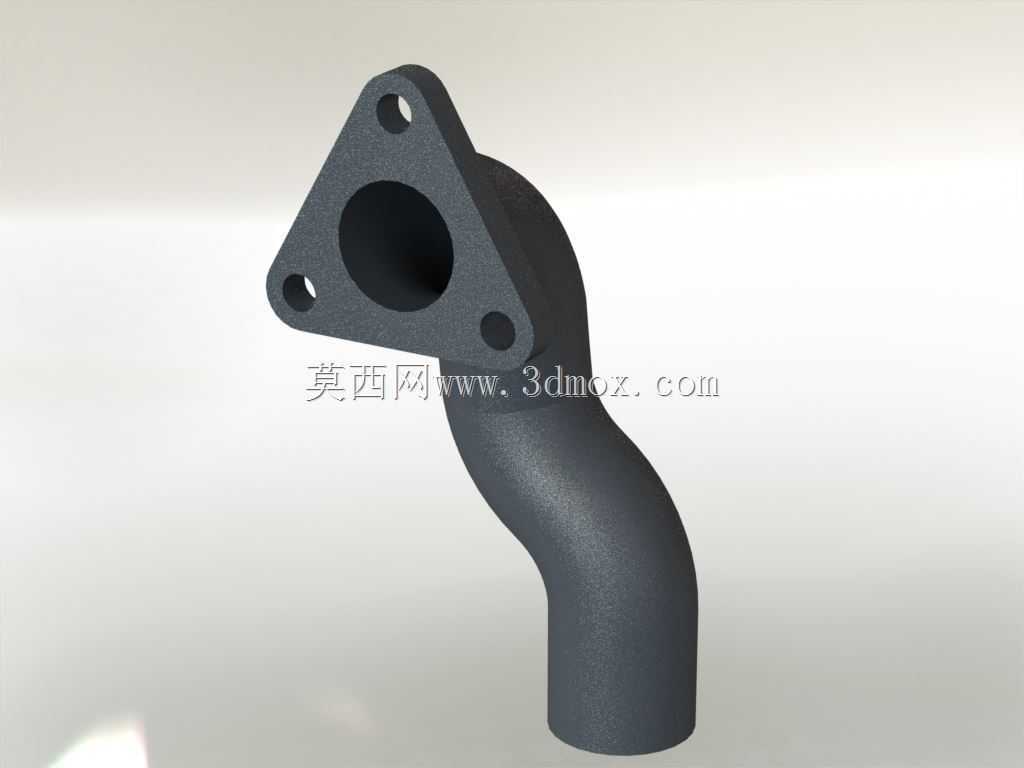

　　这款弯型法兰管件主要应用在流体输送管路的转向接驳场景，常见于小型动力设备的进气、冷却水路以及低压润滑管路的布局中，能够在有限的设备安装空间内完成管路走向的90度偏移，同时通过法兰端面实现与对应设备接口的刚性密封连接。从结构设计来看，安装端采用三角布置的三螺栓孔法兰结构，相比常规圆形四孔法兰，三角布局在小通径管路场景下占用的安装投影面积更小，三个安装孔呈等边三角形分布，紧固时受力均匀，不会出现单侧密封压合不实的问题，适合安装在设备壳体的狭窄凸台位置，不需要预留过大的螺栓操作空间。法兰端面与管身衔接处做了平滑的圆弧过渡，没有应力集中的直角棱边，能够降低管路内部流体经过转向位置时的紊流产生概率，同时减少管路承压时的结构应力集中点，

　　提升长期带压工作的结构可靠性。管身采用等径弯弧结构，弯曲半径经过适配性设计，既不会因为弯曲半径过小造成管路通径局部缩径，影响流体输送效率，也不会因为弯曲半径过大导致整体结构占用过多的布置空间，能够适配多数紧凑型设备的内部管路排布需求。安装边界方面，法兰端面的三个安装孔中心距适配小通径管路的常规安装尺寸，管身的外径尺寸与同通径的标准管路保持一致，不需要额外定制转接接头即可与标准管路对接，法兰端面预留的密封槽位可以适配平垫片或者O型密封圈，满足不同压力等级的密封需求。在实际选型应用中，这类弯法兰管件多用于安装空间受限、管路需要转向同时需要刚性固定的场景，比如小型内燃机的进气歧管接驳、液压站的阀组管路转向、冷却系统的水路拐角连接等场景，

　　相比直角接头加直管的组合结构，一体成型的弯法兰结构减少了一个密封连接点，降低了管路泄漏的风险，同时整体结构的刚性更好，能够承受一定的管路振动，不会因为设备运行时的长期振动出现连接松动的问题。建模过程中对法兰端面的平面度、安装孔的位置度、管身的同轴度都做了符合机械加工公差的参数设定，能够直接用于后续的工程图输出或者3D打印样件验证，管身的壁厚设计兼顾了结构强度和轻量化需求，在满足常规低压流体输送承压要求的前提下，尽可能降低了零件的整体重量，减少设备的额外负载。
