带轴螺旋锥齿轮传动结构设计

项目分类:齿轮 发布时间:2021-12-04 ID:429761
  • 带轴螺旋锥齿轮传动结构设计
  • 带轴螺旋锥齿轮传动结构设计

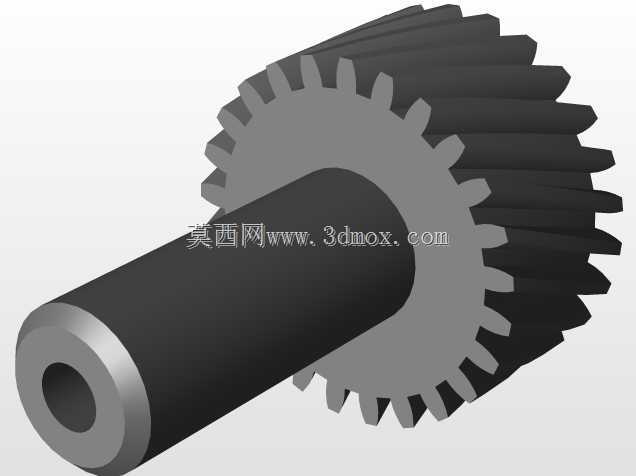

  这款带轴螺旋锥齿轮主要用于相交轴之间的旋转运动与扭矩传递,常见于差速器、角向传动箱、机床主轴进给机构、农用机械转角传动单元等需要改变动力传输方向的工况场景,可适配两轴呈90度交错的安装布局,相比直齿锥齿轮,其啮合过程为渐进式接触,传动过程中冲击载荷更小,运行噪音更低,承载能力也有明显提升,适合中高速、中等载荷的连续运转工况。从结构设计来看,齿轮与传动轴采用一体化结构设计,省去了齿轮与轴之间的键连接、过盈配合等装配环节,既提升了整体的同轴度精度,也避免了装配间隙带来的传动回差,轴端设计为空心结构,可有效降低整体转动惯量,同时兼顾轻量化需求,适合对动态响应有要求的传动场景。齿部采用螺旋齿形设计,齿线为曲线形态,啮合时重合度更高,

  每一个轮齿都是逐步进入啮合、逐步退出啮合,不会出现直齿锥齿轮啮合瞬间的刚性冲击,能有效降低传动过程中的振动与噪声,齿面接触应力分布更均匀,可承受更大的径向与轴向复合载荷。安装边界方面,轴段的外径与长度可适配标准角接触球轴承或圆锥滚子轴承的安装尺寸,轴端空心孔可用于穿装锁紧件或润滑油路,齿轮节锥角、齿顶圆直径、安装距等参数均按照相交轴传动的啮合原理做了匹配设计,可直接与配对锥齿轮完成啮合装配,不需要额外做齿向修形的二次调整,能减少现场装配的调试工作量。在实际设备应用中,这类锥齿轮组件常布置在动力输入与输出呈垂直转角的位置,比如小型工程机械的行走驱动转角、自动化生产线的转角输送动力单元、小型机床的铣头转角传动部位,

  工作时可将原动机输出的水平旋转运动转换为垂直方向的旋转输出,传动效率可保持在较高水平,日常维护只需要保证啮合部位的润滑脂或润滑油充足,即可长期稳定运行。建模过程中严格按照锥齿轮的啮合方程构建齿面曲面,保证齿形的渐开线轮廓与螺旋角精度,轴段的台阶、倒角、退刀槽等工艺结构均按照实际机加工工艺要求设计,可直接用于后续的工程图输出与数控加工编程,不需要额外补充工艺结构。
