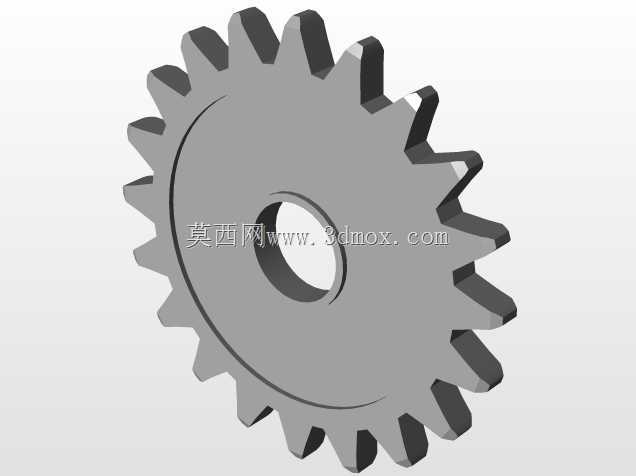

这款直齿排挡齿轮主要应用于手动变速传动系统的动力切换环节,在中小型机床进给变速机构、小型工程机械换挡箱、农用机械传动箱中都能见到这类结构的应用,核心作用是通过与对应挡位齿轮的啮合,完成不同传动比的动力传递切换,匹配设备不同工况下的转速与扭矩输出需求。从结构设计来看,该齿轮采用标准渐开线直齿齿形,齿顶做了微小倒角处理,避免换挡啮合过程中出现齿端顶死、打齿的问题,齿面沿轴向为等宽设计,啮合接触面积均匀,能保证动力传递过程中的载荷分布平稳,减少偏载带来的齿面异常磨损。齿轮中心为通孔安装结构,孔壁与轴的配合采用基孔制过渡配合公差,安装时可通过平键完成周向固定,避免齿轮与轴之间出现相对转动,齿轮端面与轴肩的贴合面设计有0.2mm的退刀槽,
既方便加工时的刀具退刀,也能保证安装时端面完全贴合轴肩,减少轴向窜动的间隙。设计过程中首先根据传动系统的额定传递扭矩确定了齿轮的模数,再结合安装空间的径向尺寸限制确定齿数,齿宽的取值兼顾了承载能力与轴向安装空间的限制,避免齿宽过大导致的轴向尺寸冗余,也防止齿宽过小带来的齿面接触应力超标问题。齿形参数按照标准圆柱齿轮规范设计,齿顶高系数、顶隙系数均采用通用标准值,保证该齿轮能与同模数的标准直齿轮正常啮合,具备良好的互换性,在维修替换时无需额外定制非标准配件。实际使用中,这类齿轮安装在换挡拨叉对应的滑移轴上,拨叉卡入齿轮侧面的环槽内,推动齿轮沿轴向滑动,实现与不同挡位齿轮的啮合与脱开,齿轮的轮毂部分长度略大于齿宽,
保证拨叉推动时的受力点靠近安装轴,减少滑动过程中的卡滞风险。齿轮的齿根部分做了圆角过渡处理,降低齿根处的应力集中系数,提升齿轮承受交变载荷时的疲劳强度,避免长期换挡冲击下出现齿根断裂的问题。从安装边界来看,齿轮的最大外径由齿顶圆决定,安装时需要保证齿顶圆与箱体内壁之间留有不小于2mm的间隙,避免运转过程中齿顶与箱体发生剐蹭,中心孔的尺寸公差控制在IT7级,既保证装配时的顺畅性,也能控制与轴配合的间隙在合理范围内,减少运转过程中的同轴度误差带来的振动与噪音。
