工程机械用铰接式滑动支撑轴承结构

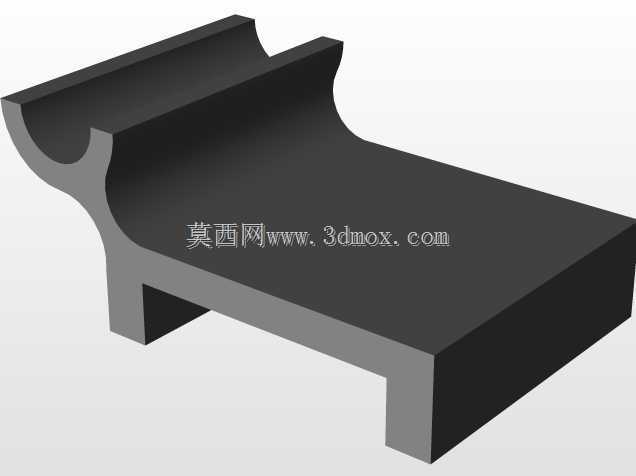

　　这类铰接轴承多用于工程机械铰接点位、重载输送设备摆动连接端、工装夹具翻转铰接部位，核心作用是在两个存在相对摆动角度的构件之间传递径向载荷，同时允许连接端在设定角度范围内做往复回转动作，避免刚性连接在设备运行受载时出现应力集中断裂的问题。从结构形态来看，该轴承采用分体式支撑基座结合弧形轴瓦面的设计思路，下部为带两个安装支脚的矩形基座，基座平面可直接贴合设备安装面，支脚位置预留的安装孔位可匹配常用的螺栓锁紧规格，安装时无需额外加工适配垫块，直接通过紧固件即可完成固定，安装边界的公差适配范围覆盖常规机械加工的IT7-IT8级精度，对安装面的平面度要求相对宽松，适合现场施工类设备的装配场景。上部的弧形承力面做了等半径圆弧处理，

　　圆弧面的粗糙度设计要求控制在Ra1.6以内，可保证与之配合的铰接轴在摆动过程中受力均匀，不会出现局部点蚀磨损过快的问题；承力面两侧设置的挡边结构，可限制铰接轴的轴向窜动，无需额外加装轴向定位挡圈，减少了装配环节的零件数量。设计过程中优先考虑了重载工况下的受力分布，基座与弧形承力面的过渡位置做了大圆角过渡处理，可有效分散设备受冲击载荷时的应力集中点，避免长期交变载荷作用下过渡位置出现疲劳裂纹。支脚的厚度与基座主体的厚度按照1:1.2的比例设置，既保证了安装位置的结构强度，也不会因为整体结构过于厚重造成不必要的材料浪费。在实际应用场景中，这类铰接轴承可适配矿山设备的动臂铰接点、农用机械的悬挂连接端、自动化生产线的翻转工位铰接部位，

　　相比传统的滚动类铰接轴承，该结构的抗冲击载荷能力更强，在存在粉尘、泥水的恶劣作业环境下，密封维护的难度更低，日常运维仅需定期在弧形配合面加注润滑脂即可保证长期稳定运行，不会因为滚动体卡滞造成铰接部位锁死。结构设计上没有采用复杂的异形曲面，所有加工面均为平面与规则圆弧面，常规的铣削、车削加工设备即可完成全部加工工序，加工成本可控，适合批量生产应用。
