机械连接用防滑滚花结构件设计

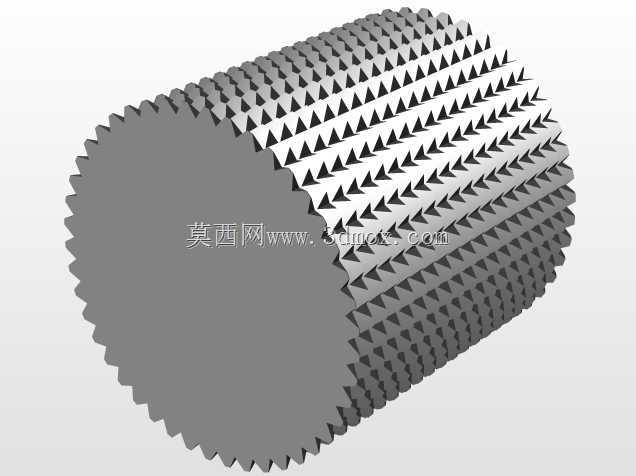

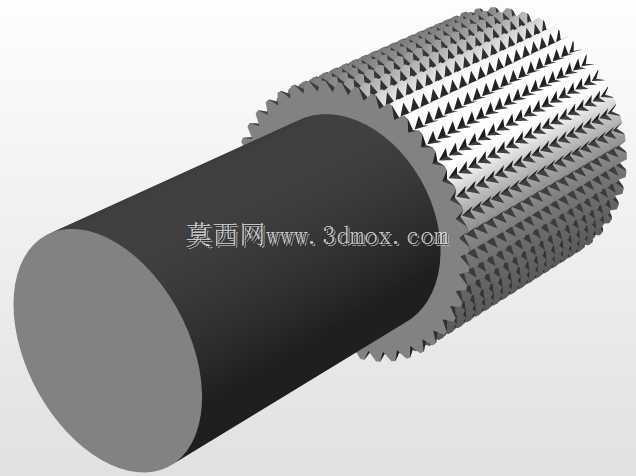

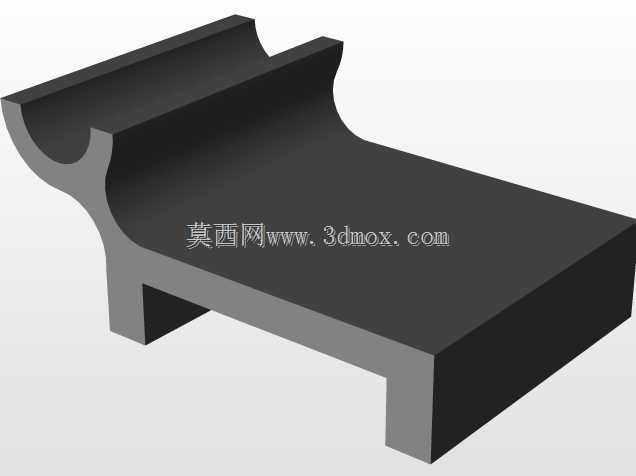

　　这类带滚花特征的结构件，多应用在需要手动调节、频繁拆装且要求防滑防转的机械连接场景中，常见于小型工装夹具的调节端、手动操作的旋钮基座、设备检修口的快拆连接部位，以及部分需要增大握持摩擦力的操作件安装位。从结构形态来看，该零件采用一体化成型设计，下部的支撑块为安装提供稳定的承载基准，上部的弧形凹槽与待配合的轴类零件轮廓完全匹配，滚花区域直接加工在与操作接触面贴合的部位，当操作人员手动拧动或推拉该部件时，滚花形成的凹凸纹理能有效增大接触摩擦力，避免手部打滑导致操作失效，尤其是在设备维护时手上沾有油污、润滑脂的工况下，这种滚花结构的防滑优势会更加明显。设计过程中，首先要确定配合轴径的尺寸公差，保证弧形凹槽与轴件的配合间隙控制在合理范围，

　　既不会因为间隙过大导致连接晃动，也不会因为过盈量太大造成装配困难；下部支撑块的高度需要匹配安装基座的台面高度，确保零件安装后上表面与周边操作面齐平，避免突出部分剐蹭操作人员或干涉周边部件的运动轨迹。滚花的节距与深度选择需要结合操作力大小来定，操作力越大的场景，滚花的深度可以适当加大，节距也可对应放宽，保证摩擦力足够的同时，不会因为纹理过于尖锐划伤操作人员手部。零件的安装边界需要提前核算，支撑块的两个支脚间距要匹配安装位的固定孔距，支脚的厚度要满足承载要求，在承受最大操作推力时不会发生形变，上部弧形结构的外边缘做了小圆弧过渡，避免应力集中导致零件在频繁受力后出现开裂。这类结构件不需要额外加装防滑套等附属零件，

　　一体化的滚花结构减少了装配环节，也避免了附属零件老化脱落导致的功能失效，在小型实验设备、手动调节工装、轻工机械的操作部位应用十分广泛，建模时需要注意滚花特征的阵列规律，保证纹理均匀分布在接触面上，同时要预留足够的加工余量，确保实际机加工后滚花的尺寸精度符合设计要求，不会出现纹理深浅不一、局部缺料的问题。
