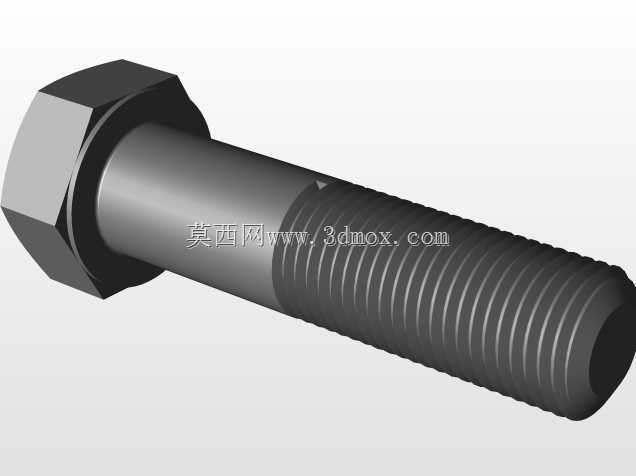

六角头半螺纹外六角紧固连接件结构

　　日常做设备结构设计时，这类半螺纹六角头螺栓是装配环节绕不开的基础连接件，从普通的钣金机架拼装、传动组件定位，到工装夹具的模块锁紧、输送线的导轨固定，但凡涉及两个及以上零部件的可拆卸刚性连接，几乎都能见到它的应用场景。不同于全螺纹螺栓的全段咬合特性，半螺纹结构的光杆段在装配时会直接穿过被连接件的光孔，仅靠末端螺纹段与螺母旋合锁紧，光杆部分的直径与螺纹大径保持一致的公差配合，能在穿装过程中起到径向定位作用，避免被连接件之间出现横向错位，尤其适合需要精准对位的轴承座安装、电机法兰对接这类对同轴度有要求的装配场景。

　　从结构设计逻辑来看，头部采用标准六角外形，是为了匹配普通开口扳手、套筒扳手的施力面，六个受力面均匀分布，拧紧过程中扳手不会轻易打滑，即使在装配空间狭窄、只能小角度转动扳手的工况下，也能通过逐次转动60度完成锁紧操作。头部与光杆衔接的位置做了微小的圆角过渡，避免应力集中导致的头部断裂问题，这一点在设备长期承受振动载荷的工况下尤为关键，很多现场出现的螺栓断裂故障，根源都在于衔接处的应力集中没有处理到位。光杆段的长度设计需要严格匹配被连接件的总厚度，确保锁紧后螺纹段至少露出螺母2-3个螺距，既保证螺纹咬合的有效圈数足够承受设计拉力，又不会因为螺纹伸出过长干涉周边其他运动部件。

　　螺纹段采用普通公制粗牙螺纹，牙型角60度，通用性强，市面上的标准螺母、平垫圈、弹簧垫圈都能直接配套使用，不需要单独定制异型配件。螺纹收尾处做了合理的退刀结构，不会出现螺尾乱牙的问题，装配时螺母能顺畅旋入到指定锁紧位置。实际选型时需要重点关注光杆长度与被连接件总厚度的匹配关系，若光杆段过长，会导致螺母无法旋紧到被连接件表面；若光杆段过短，螺纹段提前进入被连接件的光孔，会划伤孔壁，还会因为螺纹与光孔的间隙过大失去径向定位效果。安装时需要注意六角头的支承面与被连接件表面完全贴合，不能出现偏斜，否则拧紧后螺栓会承受附加的弯曲应力，大幅降低连接结构的疲劳强度，在有冲击、振动的设备上，还需要配套弹簧垫圈或者螺纹胶防松，避免长期运行后螺母出现回松脱落的问题。
