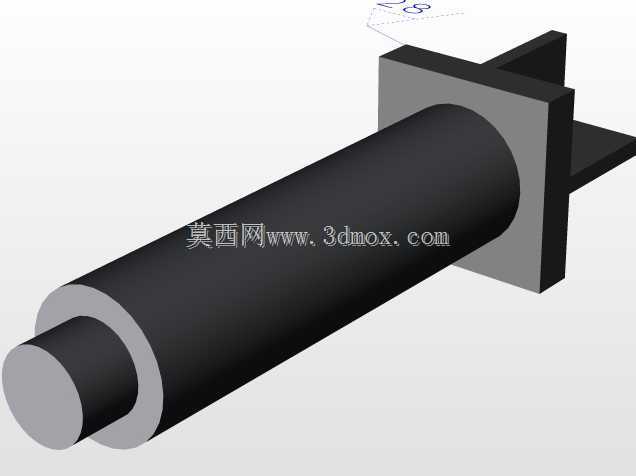

带方形安装法兰的同轴固定螺钉结构

　　这类带方形安装法兰的同轴固定螺钉，在轻工自动化输送线、小型工装夹具定位、电子设备模组装配场景中应用十分广泛，区别于普通外六角或沉头螺钉，其自带的一体式方形法兰结构不需要额外搭配平垫使用，安装时法兰端面直接贴合被连接件表面，能有效分散锁紧压力，避免薄壁塑胶件、薄铝板这类低刚性被连接件表面出现压痕甚至局部变形。从结构设计逻辑来看，该螺钉采用同轴阶梯轴结构，前端小直径段为导向插入段，装配时可先伸入被连接件的预制定位孔完成预对位，降低螺纹拧入时的错牙风险，中间大直径圆柱段为主体承载段，承担主要的锁紧拉应力，尾部的方形法兰同时承担轴向限位与周向防转作用——当法兰嵌入被连接件上预制的方形沉槽时，拧动锁紧螺母过程中螺钉本体不会跟转，

　　在狭窄装配空间无法使用扳手固定螺钉头部的场景下，这一结构能大幅提升装配效率。设计时需要重点把控几个尺寸边界：前端导向段直径与被连接件定位孔采用H7/g6间隙配合，保证插入顺畅的同时控制径向定位误差在0.1mm以内，导向段长度需超出被连接件叠层总厚度1.5-2mm，确保螺母能完整啮合螺纹；方形法兰的边长比主体圆柱段直径大6-8mm，法兰厚度根据额定锁紧力核算，常规M6规格的该类螺钉法兰厚度取3mm即可满足8.8级强度下的锁紧载荷要求，法兰背面与主体圆柱段的过渡处采用R0.5圆角过渡，避免应力集中导致法兰根部断裂。实际选型应用中，这类螺钉常被用在模组化设备的快拆结构上，比如输送线侧挡板的固定、小型气动元件的安装座定位，

　　不需要额外加工防转销孔，仅靠方形法兰与沉槽的配合就能实现可靠防松，长期运行在小幅振动工况下也不会出现螺钉松动移位的问题。建模过程中需要注意同轴度公差的控制，导向段、主体圆柱段与法兰端面的垂直度要控制在0.05mm以内，否则装配后会出现被连接件偏斜、锁紧力不均的问题，法兰的四个边角做C0.3小倒角，既避免安装时划伤操作人员，也能更顺畅地嵌入方形沉槽。
