一体式防滑握柄钳工锤结构设计

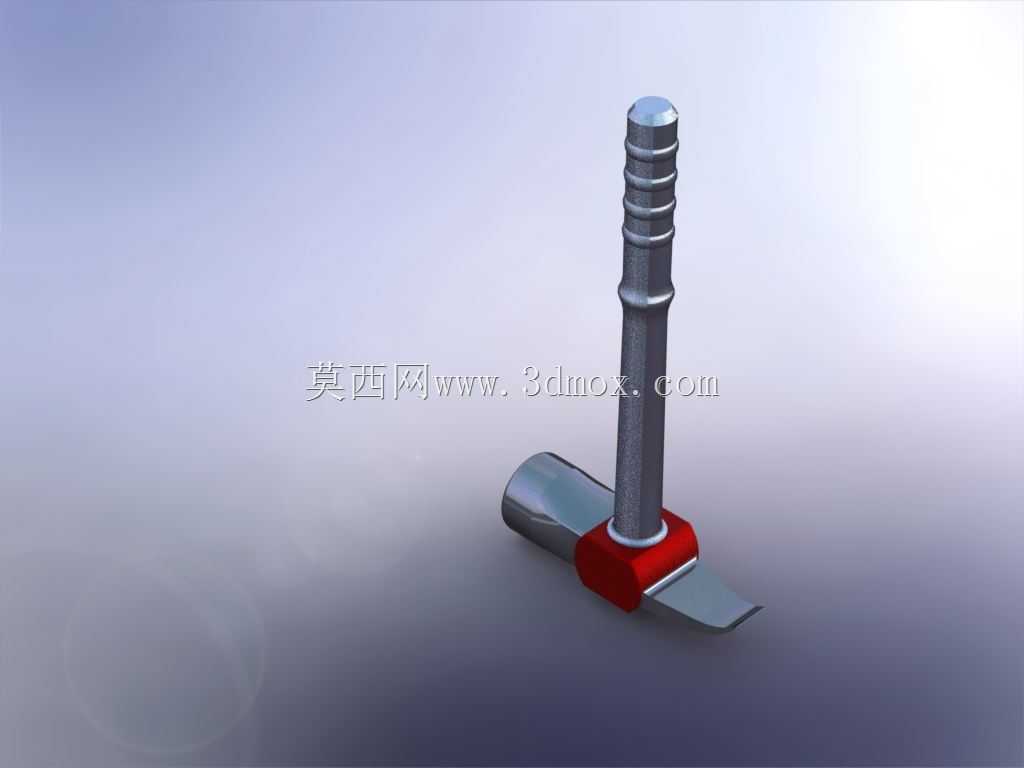

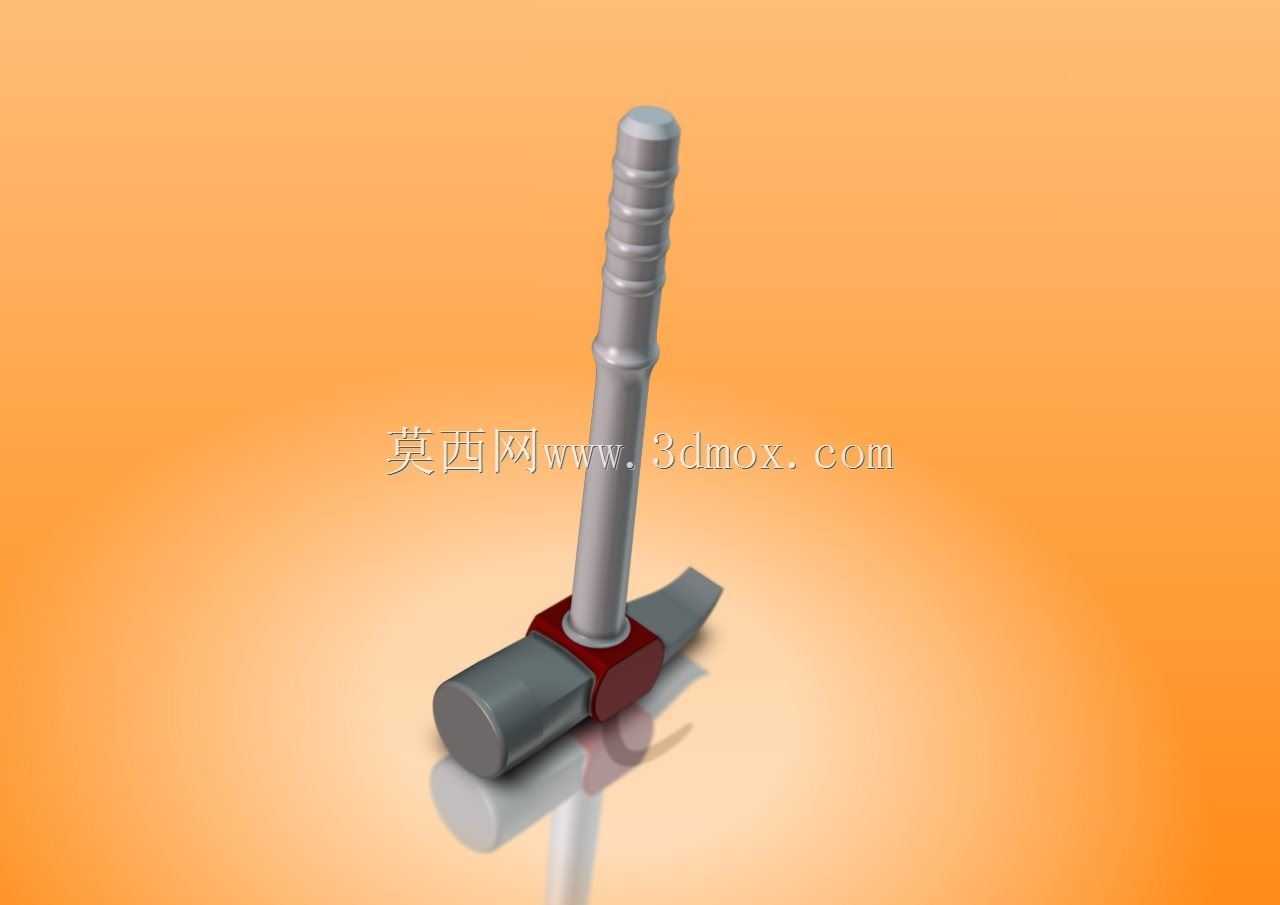

　　这款手锤的建模过程中，首先考虑的是一线装配、维修场景的实际使用需求，没有做多余的装饰性结构，所有曲面和倒角都围绕握持手感、敲击稳定性两个核心目标设计。握柄部分采用多段环形防滑槽结构，槽深控制在1.2mm，槽间距4mm，既能够保证带劳保手套操作时的摩擦力，避免挥锤过程中脱手，又不会因为槽深过大积存油污、铁屑，日常维护擦拭时可以快速清理干净。锤头部分采用一端平击面、一端楔形劈裂面的经典结构，平击面做了3°的微弧倒角，避免敲击时边缘崩缺，也能减少对被敲击工件表面的压痕损伤，日常用于设备装配时的销钉敲入、板材校形、紧固件对位都能适配；楔形端的刃口角度设置为60°，兼顾劈拆时的切入能力和结构强度，不会因为角度过尖导致刃口卷边，

　　也不会因为角度过钝降低拆剁效率。锤头与握柄的连接部位采用了全包式的楔形锁紧结构，配合红色的缓冲衬套，一方面可以吸收敲击过程中的反向震感，降低长时间操作的手部疲劳，另一方面能够避免锤头与金属握柄直接硬接触导致的连接松动，常规使用场景下不需要频繁检查锤头紧固情况。整体建模时严格控制了各部分的重量配比，锤头重量占整体的72%，重心落在锤头与握柄连接点前方15mm位置，挥锤时的惯性力能够集中在敲击端，不需要额外施加过大的腕部力量就能获得足够的敲击力度。握柄的尾端做了直径放大的挡边结构，即使手部因为出汗或者沾油出现滑动，也不会从柄尾脱手，提升操作的安全性。整个模型的所有配合面都做了合理的公差预留，

　　锤头安装孔与握柄的配合采用H7/k6的过渡配合，装配时通过压装即可完成固定，不需要额外加装销钉或者粘接，后期如果锤头出现磨损，也可以通过压装快速更换配件。从实际使用场景来看，这款手锤可以覆盖机修工位的日常设备检修、钣金工位的薄板整形、装配工位的标准件敲装、家装场景的五金安装等多个场景，握柄的长度设置为260mm，既能够提供足够的敲击力臂，也不会因为过长导致狭小空间内操作受限，比如在设备机柜内部、设备夹缝中作业时，不会因为柄身过长磕碰周边零部件。建模过程中对所有的锐边都做了R0.5的圆角处理，避免加工完成后边缘划手，也能提升热处理过程中的应力分布均匀性，减少淬火过程中出现开裂的概率。锤头的平击面硬度设计区间为HRC48-52，既保证足够的耐磨度，又有适当的韧性，避免敲击高硬度工件时出现崩块飞溅的风险。
