自行车花鼓轮毂轴组结构三维设计

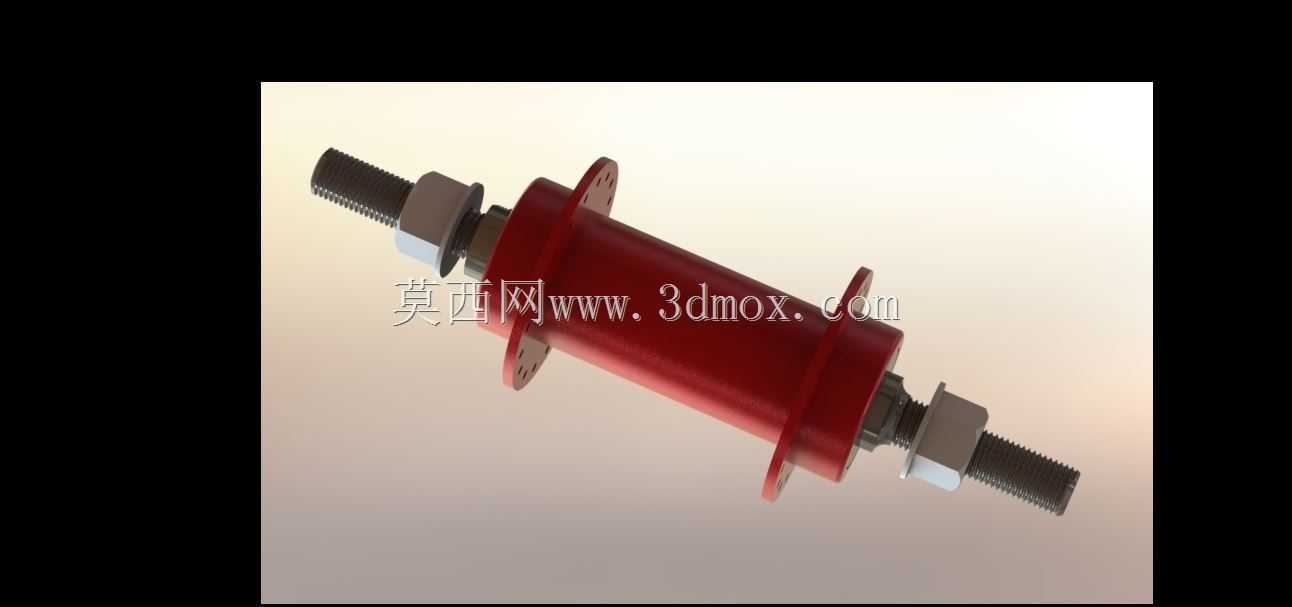

　　日常通勤、运动骑行场景下的自行车轮组核心承载部件，花鼓轴组的结构合理性直接决定轮组转动顺滑度、径向承载能力与长期使用可靠性，这款轴组采用两端外螺纹伸出式结构设计，主体套筒部分做了加大直径的红色涂装处理，两端带法兰安装盘，盘面上预留均匀分布的辐条安装孔位，用于和轮圈辐条完成固定连接，实现轮圈的动力传递与载荷承载。从结构设计逻辑来看，轴芯贯穿整个花鼓主体套筒，两端通过锁紧螺母实现轴向定位，螺母与花鼓端面之间设置垫片结构，可调整轴承预紧间隙，避免轮组转动过程中出现轴向窜动，同时能抵消骑行过程中路面颠簸带来的轴向冲击载荷。安装边界上，两端螺纹段的直径与长度匹配常规民用自行车、入门运动自行车的前叉或后叉开档尺寸，安装时无需额外改装叉体结构，

　　直接将轴端卡入叉体安装槽后锁紧外侧螺母即可完成轮组固定，适配性覆盖多数常规通勤自行车的轮组安装需求。功能特性层面，花鼓主体内部预留轴承安装腔，可适配标准深沟球轴承或散珠碗组结构，转动摩擦阻力小，日常使用中仅需定期补充润滑脂即可维持顺滑转动状态，两端法兰盘的孔位排布匹配常规辐条编法的角度要求，无论是径向编法还是交叉编法都能顺利完成辐条固定，法兰盘的直径设计兼顾了辐条受力角度与整体重量控制，过大的法兰直径会增加花鼓整体重量，过小则会导致辐条受力角度偏陡，降低轮组径向抗冲击能力，这款结构的法兰直径取了常规使用场景下的平衡值，既保证辐条受力合理，也不会带来多余的重量负担。实际使用中，这类轴组需要承受骑行者的全部体重载荷，

　　同时还要传递踩踏动力带来的扭矩，以及路面颠簸带来的径向、轴向复合冲击，因此轴芯部分采用高强度合金钢材质设计，主体套筒可采用铝合金材质降低整体重量，表面做阳极氧化处理提升耐磨与耐腐蚀性能，应对雨天骑行、泥水飞溅的使用场景也能维持较长的使用寿命。设计过程中需要重点关注轴芯的同轴度公差，若同轴度偏差过大会导致轮组转动时出现偏摆，增加转动阻力同时加速轴承磨损，两端螺纹的精度也需要控制在合理公差范围内，避免安装时螺母卡滞或锁紧后出现松动，法兰盘上的辐条孔需要做倒角处理，避免辐条安装后出现应力集中导致辐条断裂。
