四缸发动机排气歧管结构设计

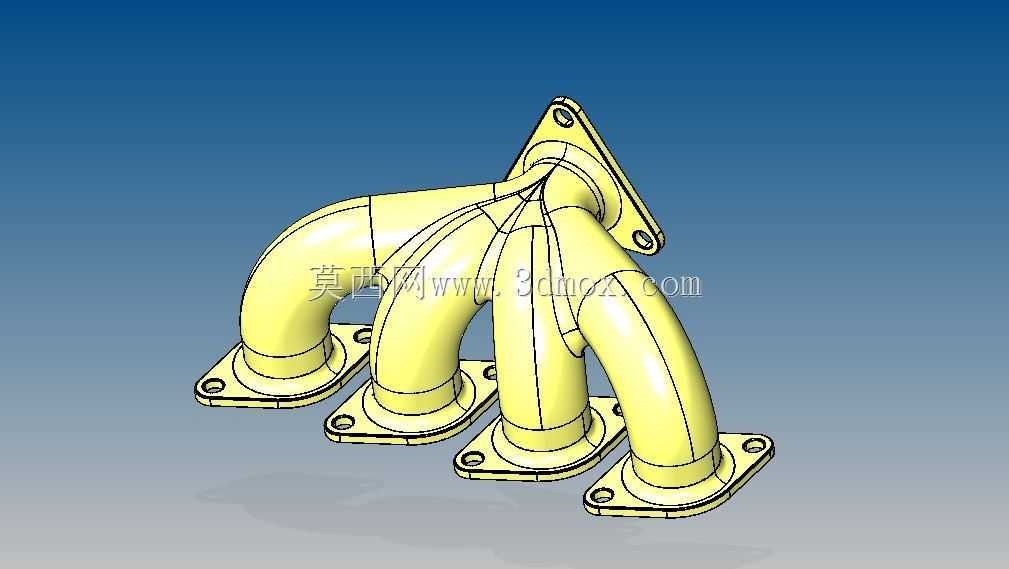

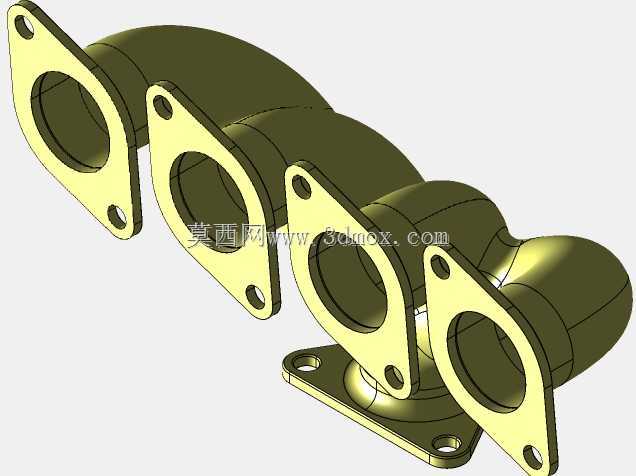

　　这款四缸机型配套的排气歧管，核心作用是将四个气缸燃烧后排出的高温废气有序汇集，导入下游排气三元催化与消声管路，是发动机进排气系统里直接影响排气背压、各缸排气均匀性的关键部件。设计阶段首先要匹配直列四缸的点火顺序，四个支管的长度、弯折曲率做了等长化调校，避免各缸排气脉冲相互干涉，减少排气阻力对发动机充气效率的负面影响，同时兼顾机舱内的布置空间，避免与周边线束、冷却管路、防火墙部件产生干涉。结构上采用一体成型的弯管构型，四个支管分别对应四个气缸的排气口，每个支管末端都带独立的安装法兰，法兰面预设有螺栓过孔，安装时通过排气密封垫片与缸盖排气侧端面贴合锁紧，保证高温高压废气不会从结合面泄漏；汇集端的总法兰用于对接下游排气前段管路，

　　法兰的安装孔位、密封面平面度都严格匹配对接端的接口尺寸，保证装配同轴度。从安装边界来看，四个支管法兰的孔位间距完全对应直列四缸缸盖排气侧的螺栓布局，总法兰的朝向、伸出长度适配横置前驱车型的机舱布置，不会超出发动机舱的横向与纵向安装边界，弯管的弯折半径经过反复校核，既保证管路内壁光滑无突变截面，减少废气流通的局部阻力，也避免弯折处出现壁厚减薄过度的问题，提升高温工况下的结构强度。这类排气歧管日常工作时要持续接触800-1000摄氏度的高温废气，结构设计时在弯折交汇处做了圆弧过渡处理，减少应力集中，避免长期热胀冷缩循环下出现开裂失效；法兰的厚度经过核算，保证螺栓锁紧后法兰面不会出现翘曲变形，维持长期密封可靠性。

　　建模过程中对管路内壁的流道做了连续顺滑处理，没有突兀的截面变化，能够让各缸排出的废气顺畅汇入总管，降低排气背压，对提升发动机中低转速区间的扭矩输出有正向作用，同时四个支管的对称布局也能让各缸的排气阻力保持一致，避免出现个别缸排气不畅导致的工作不均问题。
