汽车通风划线打孔盘式制动结构

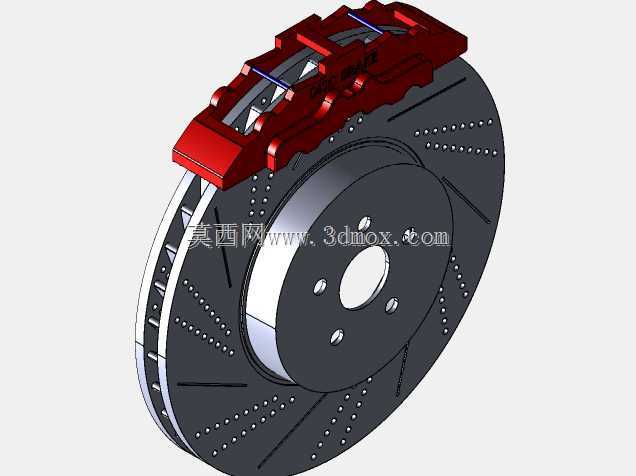

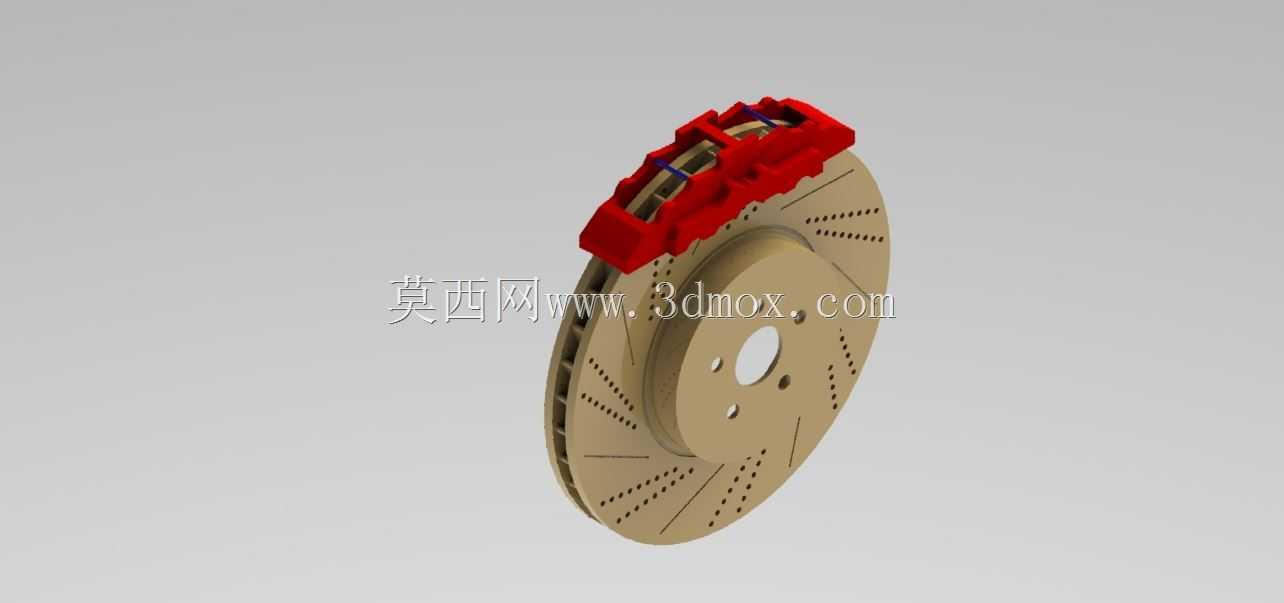

　　这套盘式制动结构主要应用于乘用车辆的行车制动回路，也可适配部分轻型商用车辆的前轮制动配置，核心作用是将车辆行驶的动能通过摩擦作用转化为热能散出，实现车辆的减速与驻车保持功能。结构上采用通风式制动盘搭配浮动式制动卡钳的组合，制动盘盘面设计有径向排布的划线与阵列式打孔结构，这类结构并非装饰性设计，实际使用中可以快速刮除制动片表面因高温产生的摩擦粉层，避免制动片与盘面间形成粉膜导致制动力衰减，同时打孔结构可以引导空气流经盘体内部的通风道，强化连续制动工况下的散热效率，降低热衰退出现的概率。设计阶段首先明确了安装边界，制动盘中心定位孔与轮毂轴承的配合公差按照过渡配合选取，盘面的安装螺栓孔节圆直径匹配对应车型的轮毂法兰安装尺寸，

　　卡钳的安装支架定位面与转向节的安装点位完全对齐，保证装车后卡钳与制动盘的端面跳动量控制在合理区间，避免制动时出现踏板抖动的问题。卡钳部分采用分体式活塞腔设计，内侧与外侧的制动片在活塞推力下同步压向制动盘两侧，制动片的摩擦材料面积经过匹配计算，能够覆盖盘面有效摩擦区域的85%以上，既保证足够的摩擦接触面积，又预留了热膨胀的间隙，避免制动片受热膨胀后出现拖滞问题。制动盘的通风道采用径向直叶片设计，车辆行驶时迎面气流可以直接进入通风道内部，带走盘体积蓄的热量，相比实心盘结构，连续十次全力制动后的盘面温度可以降低20%左右，有效延长制动片与制动盘的使用寿命。建模过程中对卡钳的滑动导向销做了等比例还原，导向销表面的防尘套结构也做了细节呈现，

　　实际装配中导向销需要涂抹专用润滑脂，保证卡钳在制动释放时可以顺畅回位，避免出现偏磨问题。制动盘的摩擦面厚度预留了磨损余量，当盘面磨损到极限厚度标记时就需要更换，建模时也还原了盘面边缘的磨损指示台阶结构，方便维修人员快速判断盘体的磨损状态。卡钳的放气螺钉位置设置在卡钳腔体的最高点，方便制动系统排气操作时将管路内的空气完全排出，避免空气进入制动回路导致制动踏板发软。整个结构的装配关系完全按照实车装配逻辑搭建，各部件间的运动间隙都做了合理预留，卡钳的最大行程可以覆盖制动片的全生命周期磨损量，不需要额外调整间隙，依靠密封圈的弹性变形即可自动实现间隙补偿。
