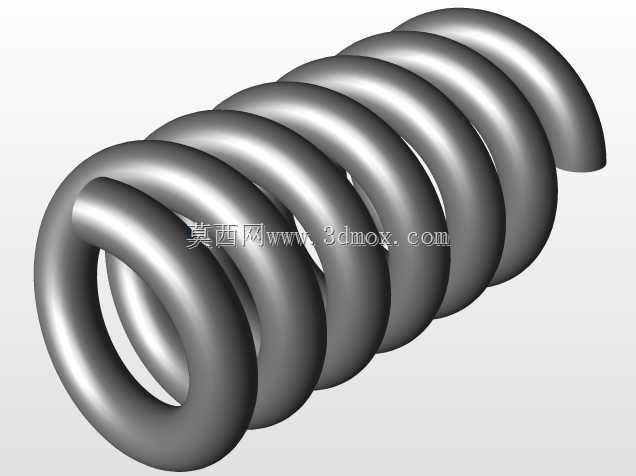

圆柱螺旋压缩弹簧三维结构设计

　　在各类机械结构的弹性缓冲、储能复位场景中，圆柱螺旋压缩弹簧是应用覆盖度极高的基础零件，小到精密仪器的按键复位结构，大到重型工程机械的悬架缓冲系统，都能见到这类零件的身影。本次设计的弹簧采用等节距圆柱螺旋结构，整体为金属线材绕制而成的中空螺旋形态，两端采用并圈磨平的端部处理方式，保证安装时端面与支撑座可以完全贴合，避免工作过程中出现偏载、侧向滑移的问题。从设计逻辑来看，这类弹簧的参数匹配需要结合实际工况的载荷行程曲线确定，首先要明确工作行程内的最大载荷与最小载荷差值，匹配对应的弹簧刚度，再根据安装空间的径向边界确定弹簧中径，避免弹簧外径与安装腔内壁发生干涉，同时要校核压并高度是否满足最小压缩位置的空间要求，

　　防止弹簧被压并后出现塑性变形。在实际设备装配场景中，这类弹簧通常安装在导向轴或者导向套筒内部，工作过程中承受轴向压力，依靠自身的弹性变形吸收冲击能量、提供复位推力，比如在阀门的启闭复位结构中，弹簧可以在驱动力撤销后推动阀芯回到初始密封位置，保证阀门的截止功能可靠；在冲压设备的卸料结构中，弹簧可以提供持续的压料力，保证冲压完成后工件与模具顺利分离，同时缓冲冲压过程的刚性冲击，延长模具的使用寿命。设计过程中需要重点关注旋向的匹配，当弹簧与其他螺纹类零件配合安装时，旋向需要避免工作过程中出现松脱问题，同时要校核弹簧的长径比，长径比过大的弹簧在压缩过程中容易出现失稳弯曲的问题，必要时需要增加内部导向结构来约束弹簧的径向变形。

　　从外形尺寸边界来看，该弹簧的螺旋圈数分为有效工作圈与两端支撑圈，有效圈数直接决定弹簧的刚度参数，支撑圈不参与弹性变形，主要起到端部支撑的作用，线材直径的选择需要结合材料的许用切应力计算，保证在最大工作载荷下弹簧的切应力处于材料允许范围内，避免出现疲劳断裂或者永久变形。在三维建模过程中，采用螺旋扫描的方式构建主体结构，端部并圈位置通过变节距扫描实现自然过渡，磨平端面通过拉伸切除的方式处理，保证模型与实际加工后的零件形态完全一致，可以直接用于装配干涉检查、运动仿真分析，提前验证弹簧在整个工作行程内是否会与周边零件发生碰撞，为后续的零件加工、整机装配提供准确的三维参考。
