双接口U形流体管路连接弯管结构

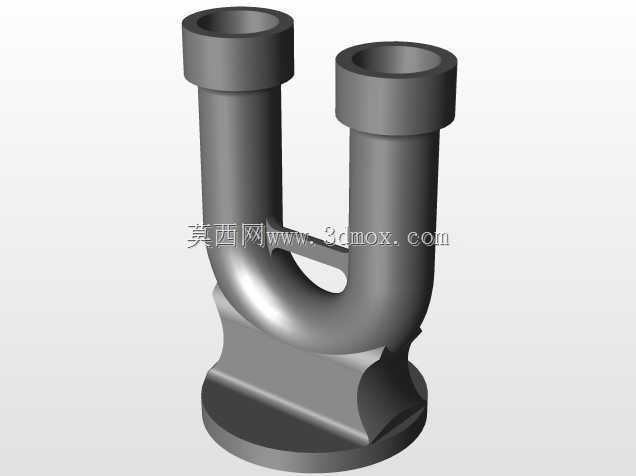

　　这类U形弯管结构在流体输送管路系统中承担着转向分流、管路错位补偿的核心作用，常见于液压动力单元、小型给排水管路、化工试剂输送支路、暖通循环水系统等场景中，能够在有限的安装空间内完成180度的流体流向折返，减少管路拼接带来的密封点位，降低系统泄漏风险。从结构设计来看，该弯管采用等径双接口布局，两个竖直向上的接口端部做了加厚凸台处理，可适配卡套连接、法兰压接或者螺纹旋接等多种管路连接形式，加厚段能够抵消接口安装时的拧紧应力，避免薄壁管段在装配过程中出现开裂变形问题。弯管的圆弧过渡段采用大曲率半径设计，相比直角弯头能够大幅降低流体流经时的局部阻力，减少紊流产生的振动与噪音，同时避免流体携带的固体杂质在转角处沉积堵塞管路。

　　底部的基座结构并非多余设计，在实际设备装配中，该基座可通过螺栓固定在设备安装面板或者支架上，抵消管路内部流体压力波动带来的管路晃动，避免接口处长期受交变应力出现密封失效。设计过程中需要重点把控两个接口的同轴度与中心距参数，中心距偏差需要控制在管路连接允许的公差范围内，否则现场装配时会出现接口错位强行装配的问题，埋下泄漏隐患；接口端面的平面度也需要满足密封要求，若采用硬密封连接形式，端面粗糙度需要达到相应的加工精度要求。弯管主体的壁厚需要根据额定工作压力做匹配计算，圆弧段的壁厚要略高于直管段，因为弯制成型过程中圆弧外侧会出现壁厚减薄，需要在建模阶段提前预留加工余量，避免成型后壁厚不满足耐压要求。安装边界方面，

　　两个竖直接口的伸出长度需要匹配外接管路的连接操作空间，预留足够的扳手操作余量，底部基座的安装孔位需要避开管路下方的其他元器件，同时要考虑弯管自身的安装避让空间，确保装配时不会与周边的阀件、线路产生干涉。这类弯管在实际选型时，需要根据输送介质的腐蚀性、工作温度、额定压力选择对应的材质，常规工况可采用碳钢或者硬质PVC，腐蚀工况则需要选用不锈钢或者工程塑料材质，建模时的内壁光滑度参数也会直接影响流体输送效率，内壁越光滑，流体沿程阻力损失越小，系统运行能耗越低。
