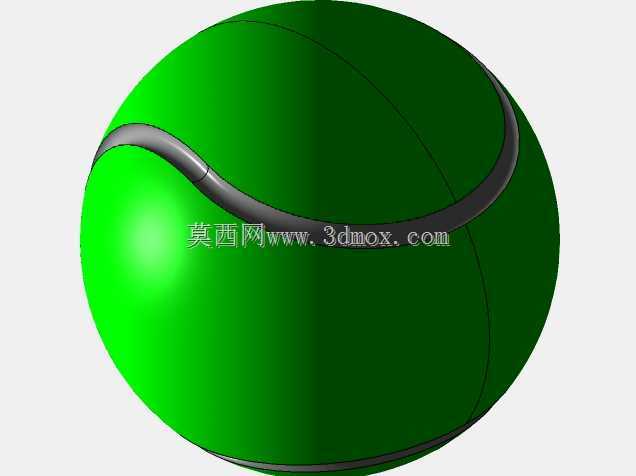

标准赛事用球曲面结构三维数模

　　日常做体育器材配套结构验证时，常需要用到标准球体的基准数模，这款网球的三维结构完全参照正规赛事用球的外形参数搭建，可直接用于发球机接球机构的行程校核、网球训练设备的碰撞模拟、球类收纳装置的容腔尺寸匹配等场景。做结构设计时首先要考虑球体的曲面连续性，整个外球面采用G2连续的曲面拼接完成，表面的接缝凹槽完全还原真实网球的缝合线走势，凹槽深度控制在1.2mm，宽度2mm，这个尺寸既符合真实网球的气动特性要求，也能满足碰撞仿真时的摩擦系数模拟需求。建模时先绘制基准球体，直径严格控制在65.4mm到68.6mm的赛事标准区间内，之后通过投影曲线在球面上勾勒出接缝的闭合路径，再用扫描切除做出凹槽结构，最后对凹槽边缘做0.3mm的圆角过渡，

　　避免仿真计算时出现应力奇异点。很多人做球类模型容易忽略壁厚参数，这款数模预留了3mm的均匀壁厚，内部空腔可根据仿真需求填充不同密度的属性参数，模拟不同气压下的球体形变特性，不管是做高速摄影下的击球轨迹模拟，还是做网球收集网的缓冲结构受力分析，都能直接调用参数调整。在做自动捡球设备的设计时，这个数模可以直接导入装配体，验证拨球轮的齿间距、进球口的开口尺寸是否会出现卡球问题，也能用来校核网球发射机构的摩擦轮间隙，间隙过小会过度挤压球体导致出球轨迹偏移，间隙过大则会出现摩擦力不足无法发球的问题。另外在做体育用品展示类的渲染项目时，这个模型的曲面分块逻辑也方便后续做材质贴图，接缝处的UV展开已经做了基础拆分，直接导入渲染软件就能赋予橡胶、

　　毛毡等不同材质，不需要重新做拓扑处理。做结构验证的时候要注意，球体的质心必须和几何中心完全重合，建模时全程以原点为对称中心做特征阵列，所有曲面特征都做了对称约束，避免出现质心偏移导致仿真结果失真的问题，不管是做动力学碰撞分析还是静态的结构干涉检查，这个数模的精度都能满足工业级的设计需求。
