带键槽定位结构的套筒式传动联轴器

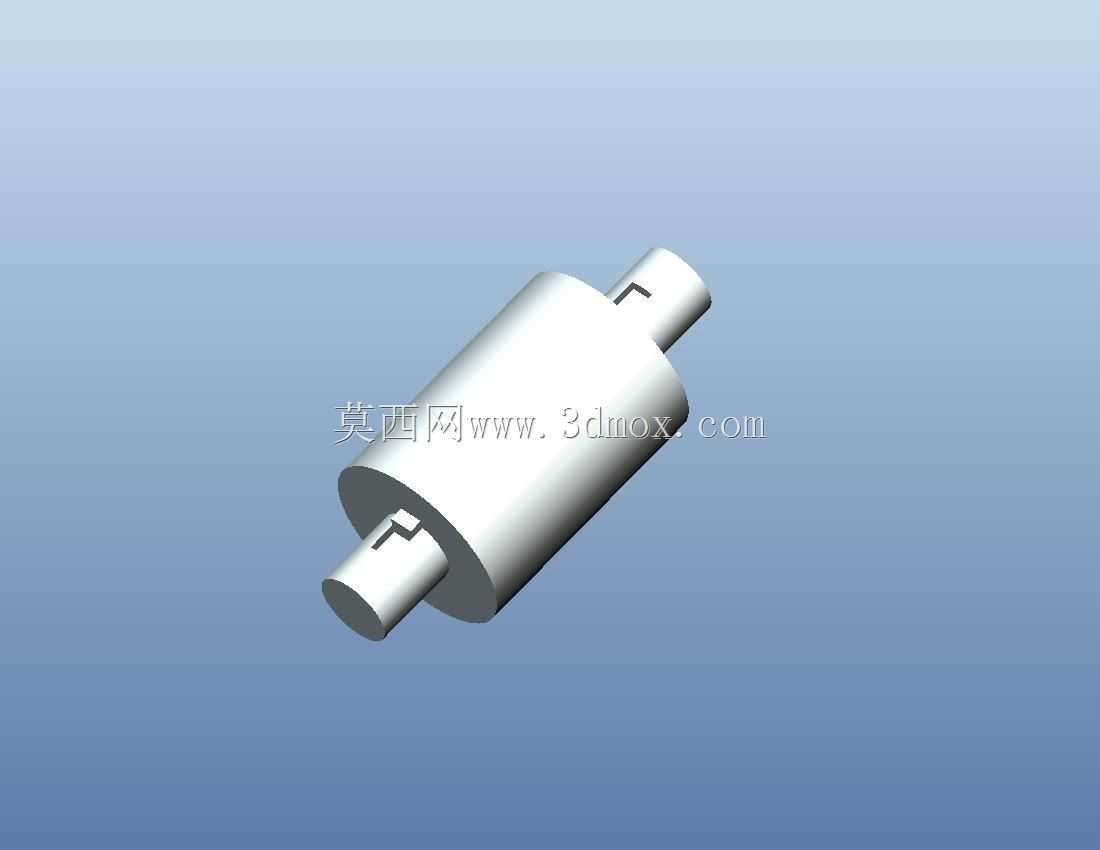

　　在中小功率的传动系统布局里，套筒联轴器的应用场景往往集中在安装同轴度易保证、载荷平稳无强冲击的工况，比如小型输送线的驱动端连接、实验室台架测试设备的轴系对接、小型泵类与驱动电机的直连部位，这类场景不需要频繁拆装维护，对传动的同轴度精度有一定要求，同时径向安装空间受限，无法容纳体积更大的凸缘或弹性联轴器。这类联轴器的核心功能是实现两根同轴线布置轴的扭矩传递，同时补偿两轴之间极微小的安装偏移，因为整体套筒式结构没有额外的连接间隙，传动过程中的回差极小，适合对传动精度有基础要求的轻载传动场景。从结构设计逻辑来看，这款套筒联轴器采用整体式圆柱套筒作为主体，两端内孔分别与待连接的两根轴配合，配合段加工有标准平键槽，

　　通过平键实现周向固定传递扭矩，相比采用紧定螺钉固定的简易套筒结构，键连接的承载能力更强，能传递更大的额定扭矩，避免长期运行后螺钉松动导致的传动打滑。设计时首先要匹配两端连接轴的轴径公差，内孔与轴的配合选用过渡配合，既保证装配时的同轴度精度，又不会因为过盈量过大导致装配困难；键槽的尺寸按照对应轴径的平键标准选取，键槽的对称度公差控制在合理范围，避免装配时键与键槽卡滞，同时保证键的受力均匀。套筒的外径尺寸根据传递扭矩的大小计算壁厚，保证在额定扭矩下套筒本体的剪切应力低于材料许用值，同时控制整体外径尺寸，避免占用过多径向安装空间；套筒的总长度需要覆盖两端轴的插入深度，每端的插入长度不小于对应轴径的1.2倍，保证轴与套筒的配合长度足够，

　　避免运行过程中出现轴的偏摆。安装边界方面，这类联轴器属于轴向装配结构，装配时需要将套筒从其中一根轴的端部轴向套入，再移动到两轴对接的位置，因此设计时要预留足够的轴向装配空间，确保安装过程中套筒有足够的移动行程，不需要额外拆卸两端的设备主体即可完成装配。套筒两端的边缘做了小尺寸倒角处理，既方便轴的插入装配，也能去除加工毛刺避免安装时划伤轴表面。整体结构没有多余的活动部件，运行过程中不需要额外润滑维护，只要装配时保证两轴的同轴度在允许范围内，长期运行的故障率极低，适合对成本控制严格、安装空间紧凑的轻载传动场景使用。
