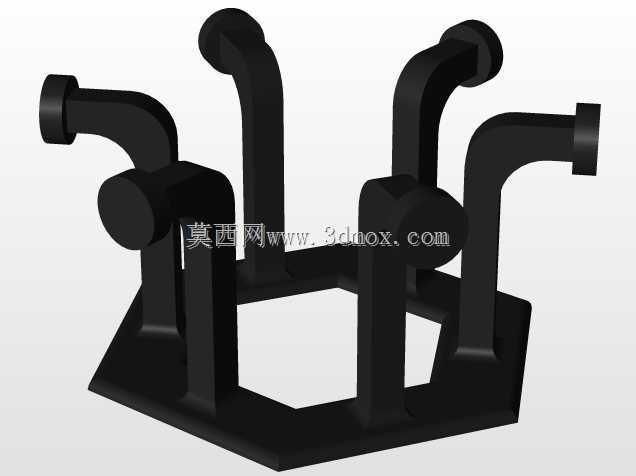

六工位弯管接口集成安装固定基座结构

　　该结构件主要应用于多管路并行排布的流体输送、气动控制回路集成场景，常见于小型液压站阀组周边、自动化产线气路分配单元、实验台流体通路集成模块中，用来统一固定不同走向的外接管路端头，避免管路悬空受震动出现接口松脱、密封失效的问题。从结构设计逻辑来看，基座底部采用六边形整板式底座，相比方形底座在同等安装占地面积下，能为六个方向的弯管支撑臂提供更均衡的受力支撑，每个支撑臂对应一个独立的弯管固定位，六个接口分别朝向不同水平角度，适配从不同方向接入的管路走向，减少管路额外弯折带来的流阻损耗。每个弯管端头都设置了带凸缘的安装端面，凸缘结构可以在管路对接时提供轴向定位，安装时无需反复调整管路插入深度，端面可直接贴合密封垫片完成压合，

　　降低现场装配的对位难度。支撑臂采用变截面过渡设计，靠近底座的位置截面厚度更大，向端头延伸时逐步收窄，既保证了根部的抗弯折强度，避免管路受侧向拉扯时支撑臂断裂，也尽可能减少了材料占用，控制整体构件重量。安装边界方面，底座预留了平整的安装贴合面，可直接通过螺栓固定在安装平台或者阀组顶面，六个弯管接口的中心高度保持一致，外接管路接入后不会出现高低差导致的管路扭曲，相邻两个接口的间距经过核算，预留了足够的扳手操作空间，紧固接口螺栓时不会和相邻管路产生干涉。实际使用过程中，该基座可以将分散的六路管路集中固定在一个点位，让管路排布更规整，后期排查管路故障时能快速定位对应通路，同时整铸式的结构相比多个独立管夹拼接的固定方式，整体刚性更强，

　　在设备运行产生持续震动的工况下，不会出现固定点移位、管路错位的问题，能长期保持接口的密封可靠性。设计时还考虑了不同管路的走向适配需求，每个弯管的弯折角度统一为90度，水平段长度一致，不管是接入硬管还是软管，都能保证管路弯折半径符合规范，避免硬管弯折处出现应力集中开裂、软管弯折过度导致通径变小的问题。
