多槽阶梯式锥面传动滑轮结构设计

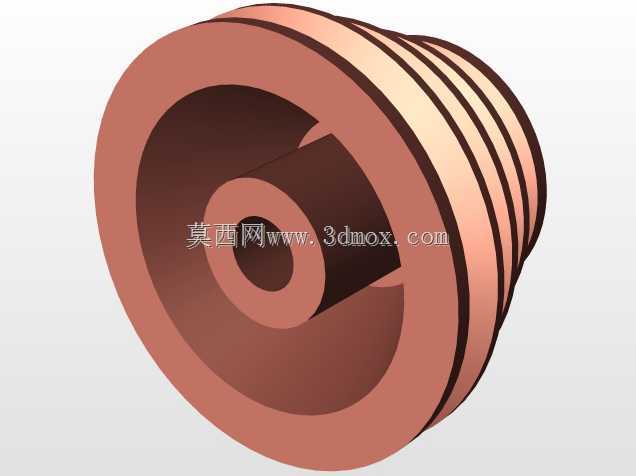

　　这款阶梯锥滑轮主要应用于中小载荷的变速传动场景，常见于轻工输送设备、小型机床进给机构、纺织机械传动单元以及农用小型机具的动力传递环节，区别于普通等径平带轮，其多阶梯锥面结构可在不更换带轮的前提下，通过调整传动带所处的槽位实现多档传动比切换，适配不同工况下的输出转速与扭矩需求，无需额外增设变速齿轮组即可实现简易有级变速，能有效降低小型设备的传动系统复杂度与制造成本。从结构设计来看，该滑轮采用同轴阶梯锥面布局，各轮槽沿轴向依次排布，槽径从一端向另一端阶梯式递增，每个轮槽的槽型角度匹配常用三角带的楔角参数，保证传动带与槽面的接触面积足够，减少传动过程中的打滑损耗；中心设置带键槽的安装轴孔，可通过平键与传动轴实现周向固定，

　　避免传动过程中滑轮与轴发生相对转动，轴孔外侧设置加厚的轮毂段，提升滑轮与轴的配合长度，分散传动过程中轴孔承受的径向载荷，降低应力集中导致的轮毂开裂风险。设计过程中优先考虑了安装边界的适配性，滑轮最大外圆直径根据常用三角带的最小弯曲半径设定，避免带体过度弯折降低使用寿命，轴向总长度控制在常规安装空间允许范围内，可直接适配多数小型设备的传动轴伸出端安装尺寸，无需额外调整机架的轴系布局；轮体各阶梯段之间设置过渡圆角，减少截面突变带来的应力集中，同时轮槽的加工精度满足传动带的运行要求，避免带体在运行过程中出现异常磨损。从实际使用角度出发，该滑轮的锥面阶梯结构还具备一定的皮带张紧调节余量，当传动带出现少量松弛时，可将带体调整至直径稍大的槽位，

　　补偿带体伸长带来的张紧力不足问题，减少张紧机构的调整频次；轮体采用对称式的壁厚设计，保证高速旋转时的动平衡性能，降低运行过程中的振动与噪音，适配转速不超过每分钟1500转的常规传动工况，可传递的额定扭矩覆盖多数小型设备的动力传递需求，安装时仅需将轴孔对准传动轴，推入到位后通过轴端挡圈实现轴向固定，装配流程简单，后期维护更换也无需复杂的专用工具。
