钻孔夹具用阶梯定位支撑轴结构设计

项目分类:工装 发布时间:2021-12-04 ID:429829

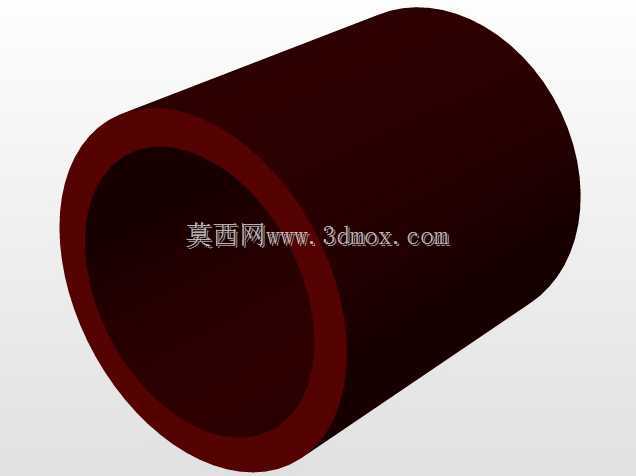

  • 钻孔夹具用阶梯定位支撑轴结构设计

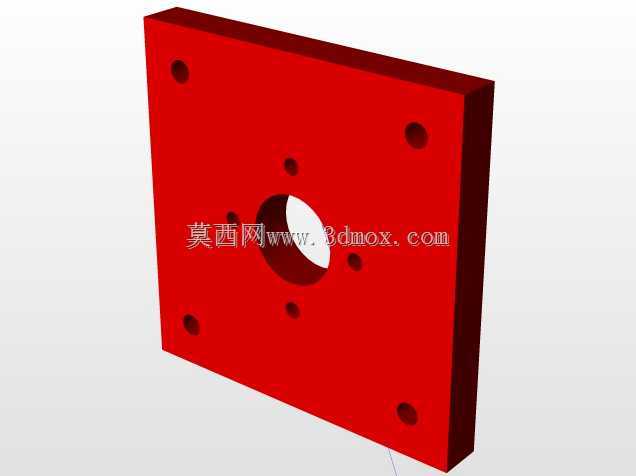

  • 钻孔夹具用阶梯定位支撑轴结构设计

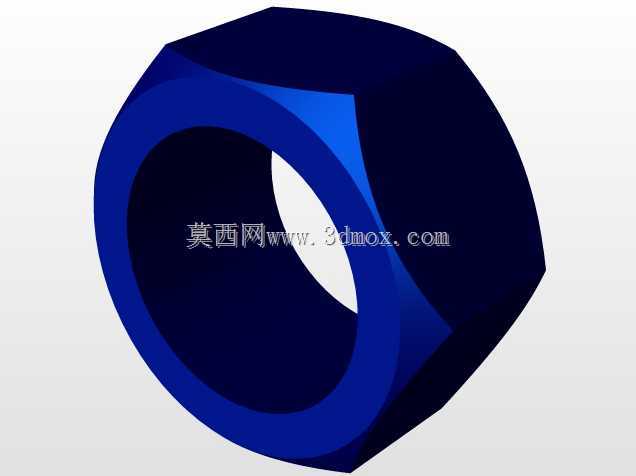

  • 钻孔夹具用阶梯定位支撑轴结构设计

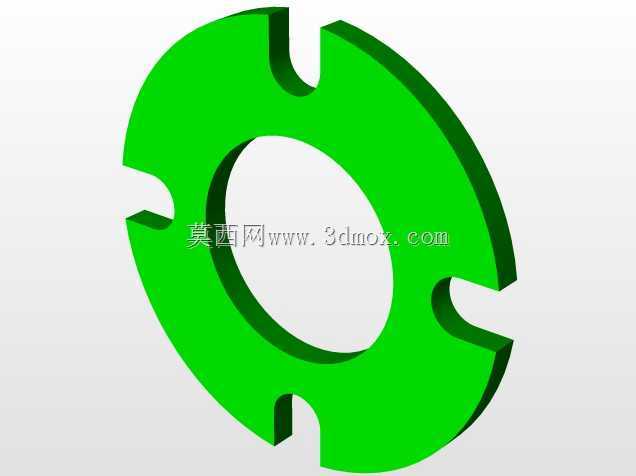

  • 钻孔夹具用阶梯定位支撑轴结构设计
  • 钻孔夹具用阶梯定位支撑轴结构设计
  • 钻孔夹具用阶梯定位支撑轴结构设计
  • 钻孔夹具用阶梯定位支撑轴结构设计
  • 钻孔夹具用阶梯定位支撑轴结构设计
  • 钻孔夹具用阶梯定位支撑轴结构设计

  在钻削加工场景中,单方向进给的钻头对工件的作用力方向固定,这一加工特性决定了钻孔类夹具不需要复杂的多向支撑结构,核心定位支撑部件的结构可以做针对性简化,本次设计的阶梯轴式支撑件就是适配这类加工场景的典型夹具配件。该零件作为夹具装配体中的核心支撑定位元件,主要承担工件钻孔工序中的径向定位与轴向支撑作用,安装时轴身穿过工件预制定位孔,轴肩端面贴合工件基准面,限制工件沿轴径向的四个自由度以及轴向的一个移动自由度,配合夹具上的压紧元件即可完成工件的完全定位,满足钻孔加工的定位精度要求。从结构设计逻辑来看,零件采用双段阶梯轴构型,大直径段为主体支撑段,长度匹配对应夹具的安装座深度,装配时嵌入夹具座的预制安装孔内,

  保证自身安装后的同轴度与垂直度,避免支撑过程中出现偏摆;小直径段为工件定位段,直径尺寸与工件定位孔采用间隙配合,既保证工件装拆时的顺畅度,又能控制定位间隙在钻孔加工允许的公差范围内,不会因间隙过大导致孔位偏移。轴肩位置做了直角过渡处理,没有额外的倒角或圆角,目的是保证与工件基准面的完全贴合,避免因接触面积不足导致支撑刚性下降,在钻削轴向力作用下出现工件倾斜的问题。零件两端的端面均做了平面度要求,大直径段端面贴合夹具安装座的定位底面,保证轴身与安装面的垂直度,小直径段端面不做额外承载设计,仅在工件装拆时起到导向作用。从安装边界来看,零件整体为回转体结构,没有侧向凸起结构,安装时仅需沿轴向压入夹具安装孔即可,不需要额外的侧向锁紧结构,

  依靠轴与安装孔的过盈配合实现自身固定,装配工序简单,后期维护更换时也可直接沿轴向敲出替换,适配批量加工场景下的易损件快速更换需求。材质选用上考虑到钻削过程中会承受持续的轴向冲击载荷,零件整体采用合金结构钢加工,表面做氧化处理提升耐磨性能,轴肩与工件接触的端面做淬火处理,硬度达到HRC45-50,避免长期使用后端面出现压痕凹陷,影响定位精度。在实际生产线应用中,这类支撑轴常配套在台式钻床、立式钻床的专用钻孔夹具上,针对法兰类、盘类零件的端面孔加工场景,相比复杂的多件组合式支撑结构,一体式阶梯轴的加工难度低,制造成本可控,定位精度稳定,长期使用后出现磨损时更换成本低,非常适配中小批量零件的钻孔加工工装需求。

  设计过程中需要重点控制阶梯轴两段的同轴度公差,以及轴肩端面与轴线的垂直度公差,这两项形位公差直接决定了工件装夹后的定位精度,若同轴度超差,会导致工件定位孔与轴配合出现卡滞,装拆困难;若垂直度超差,会导致工件装夹后基准面倾斜,最终加工出的孔与工件端面的垂直度无法满足图纸要求。
