分体式固体热成型工装模具结构设计

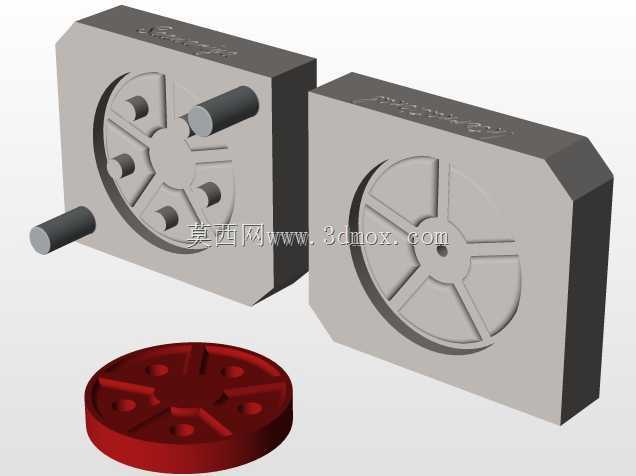

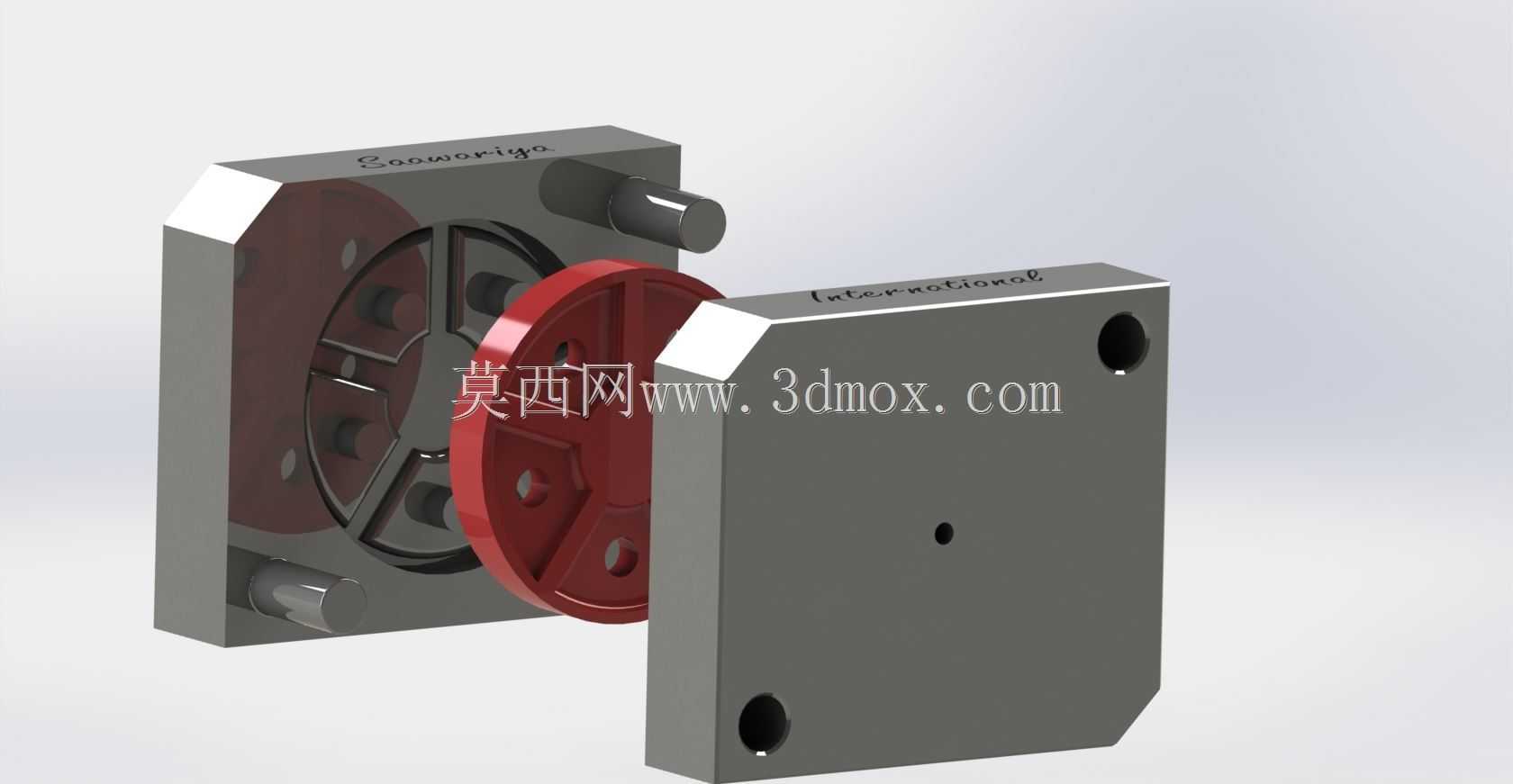

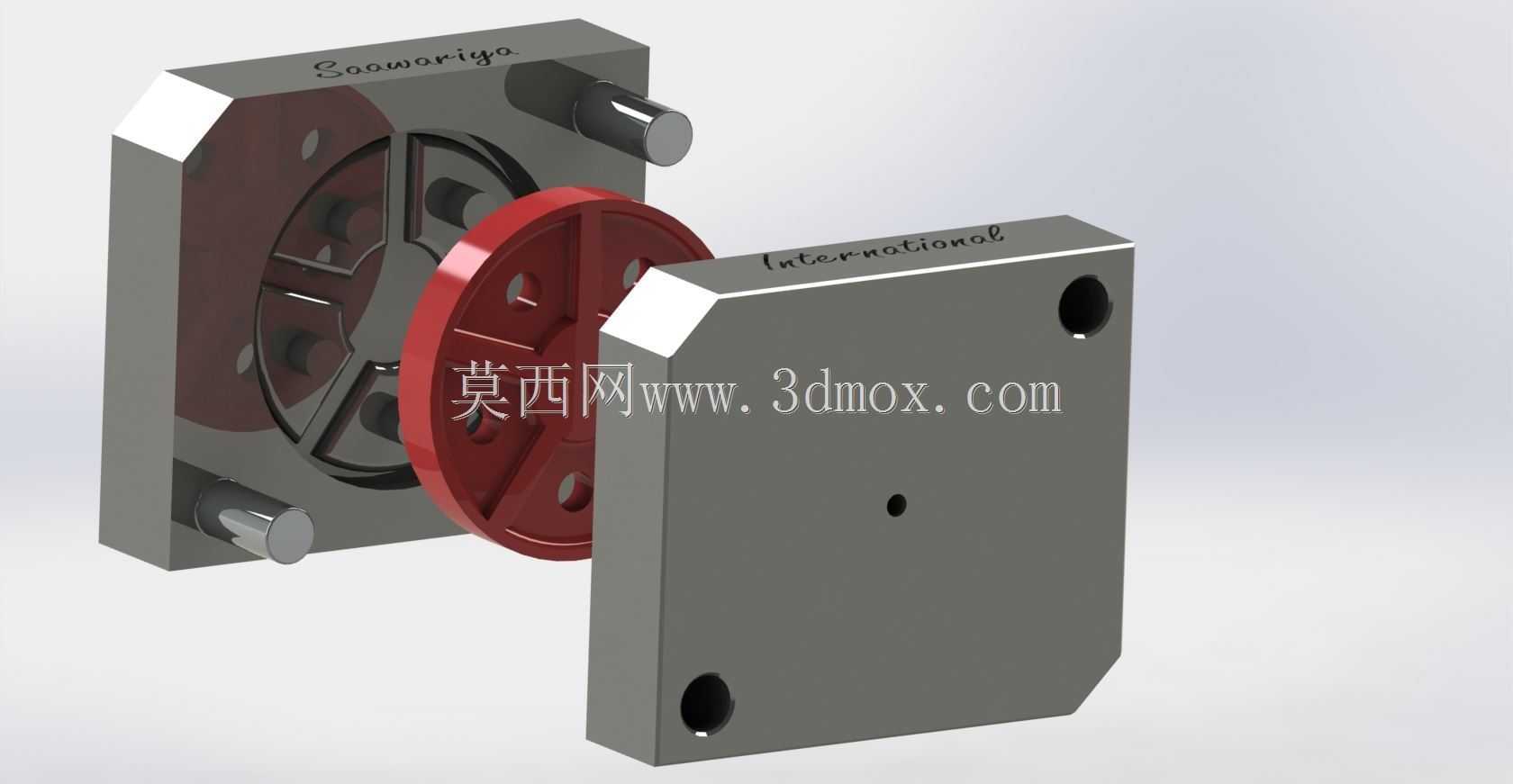

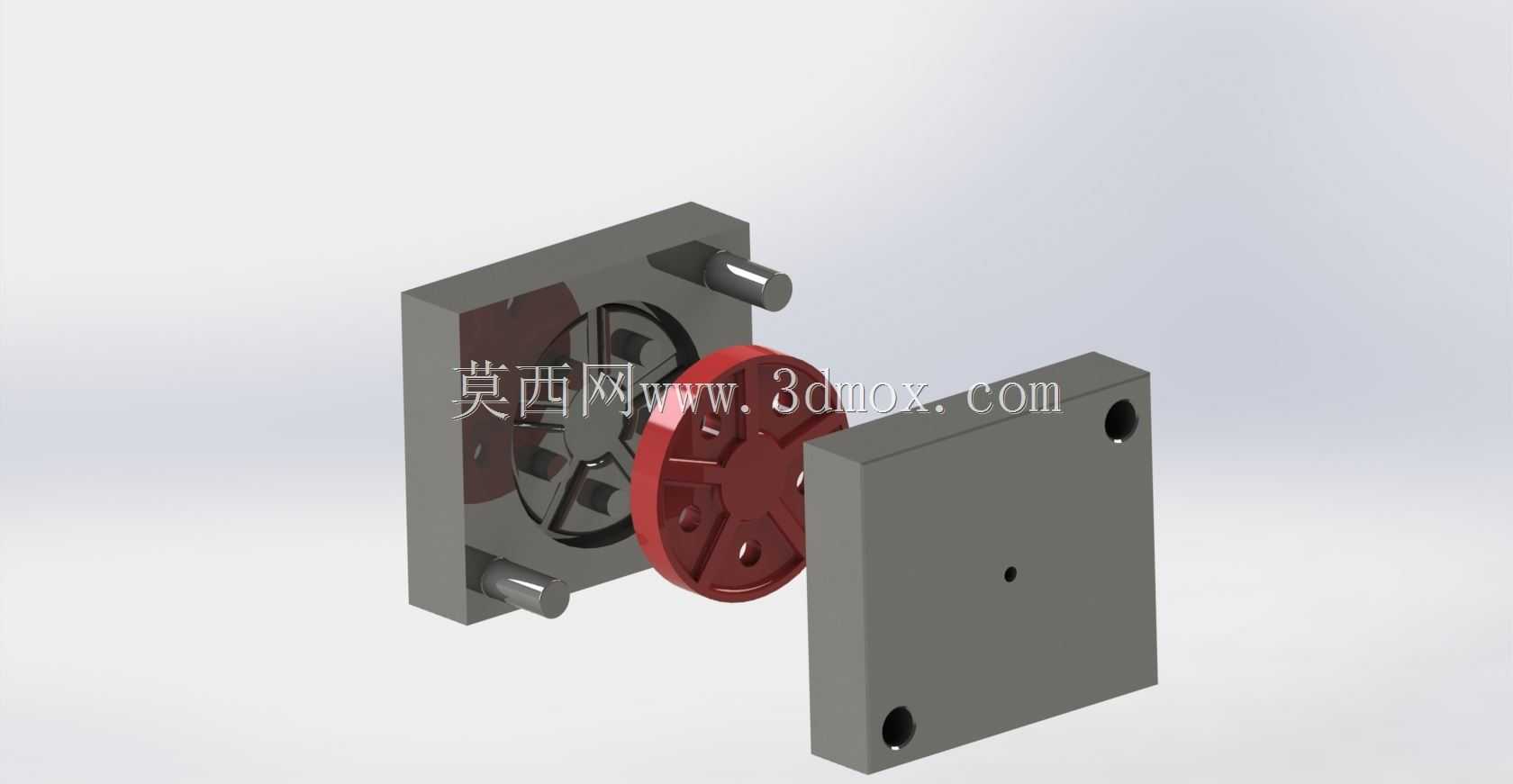

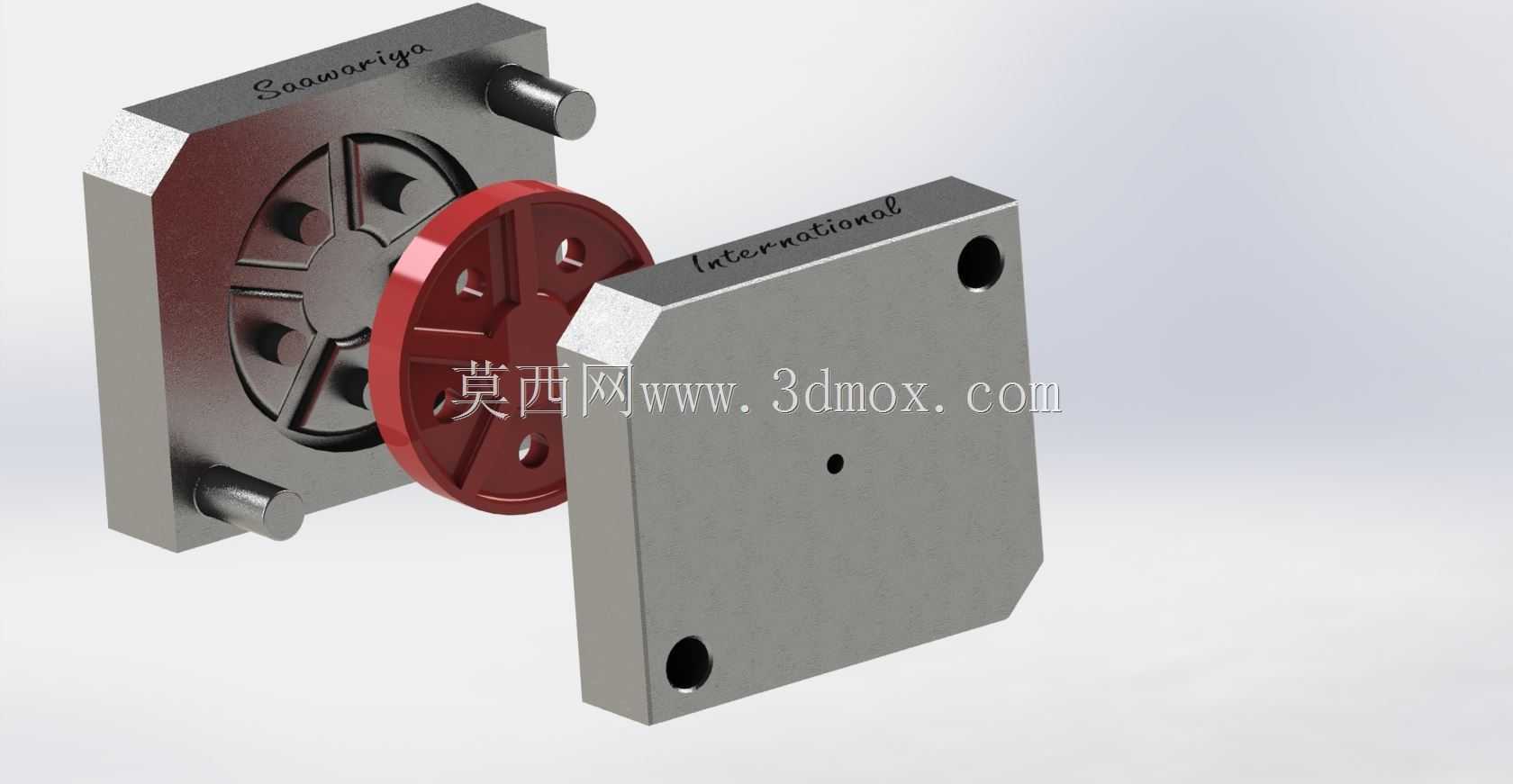

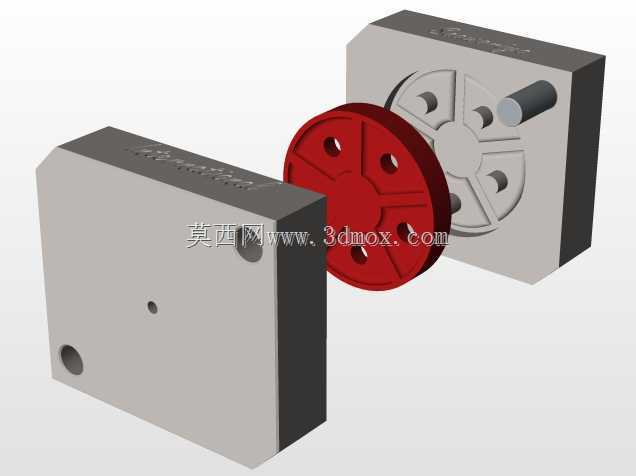

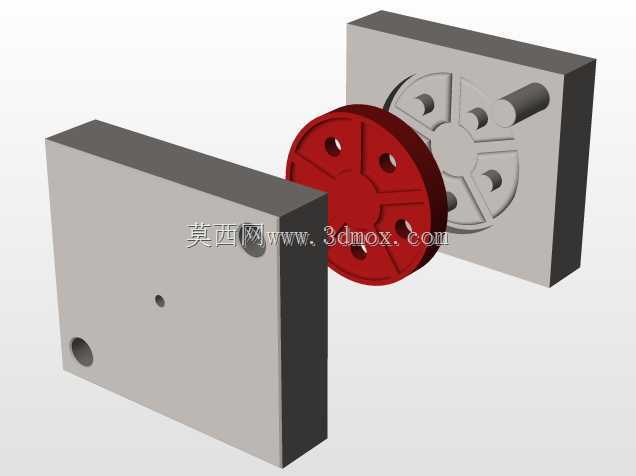

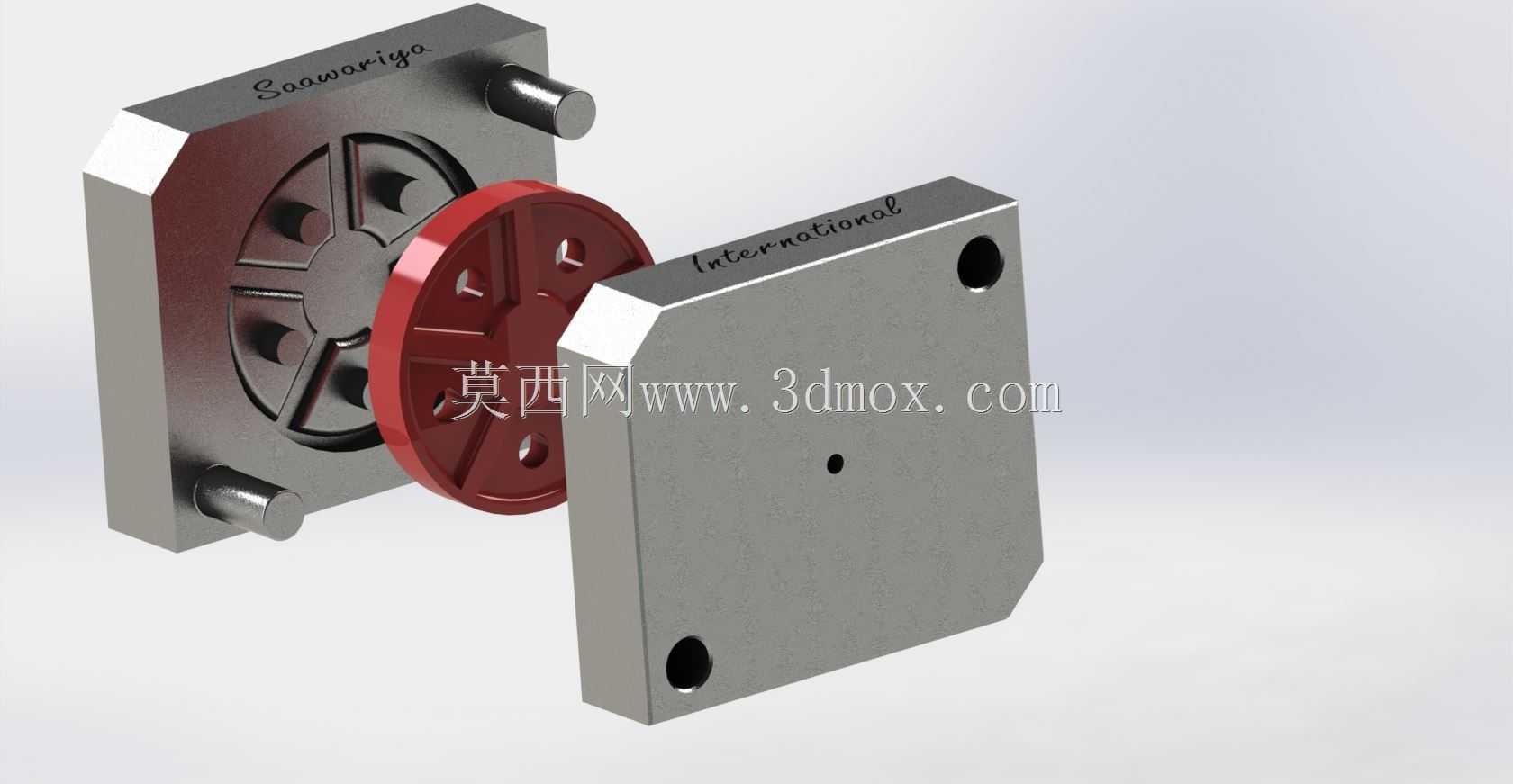

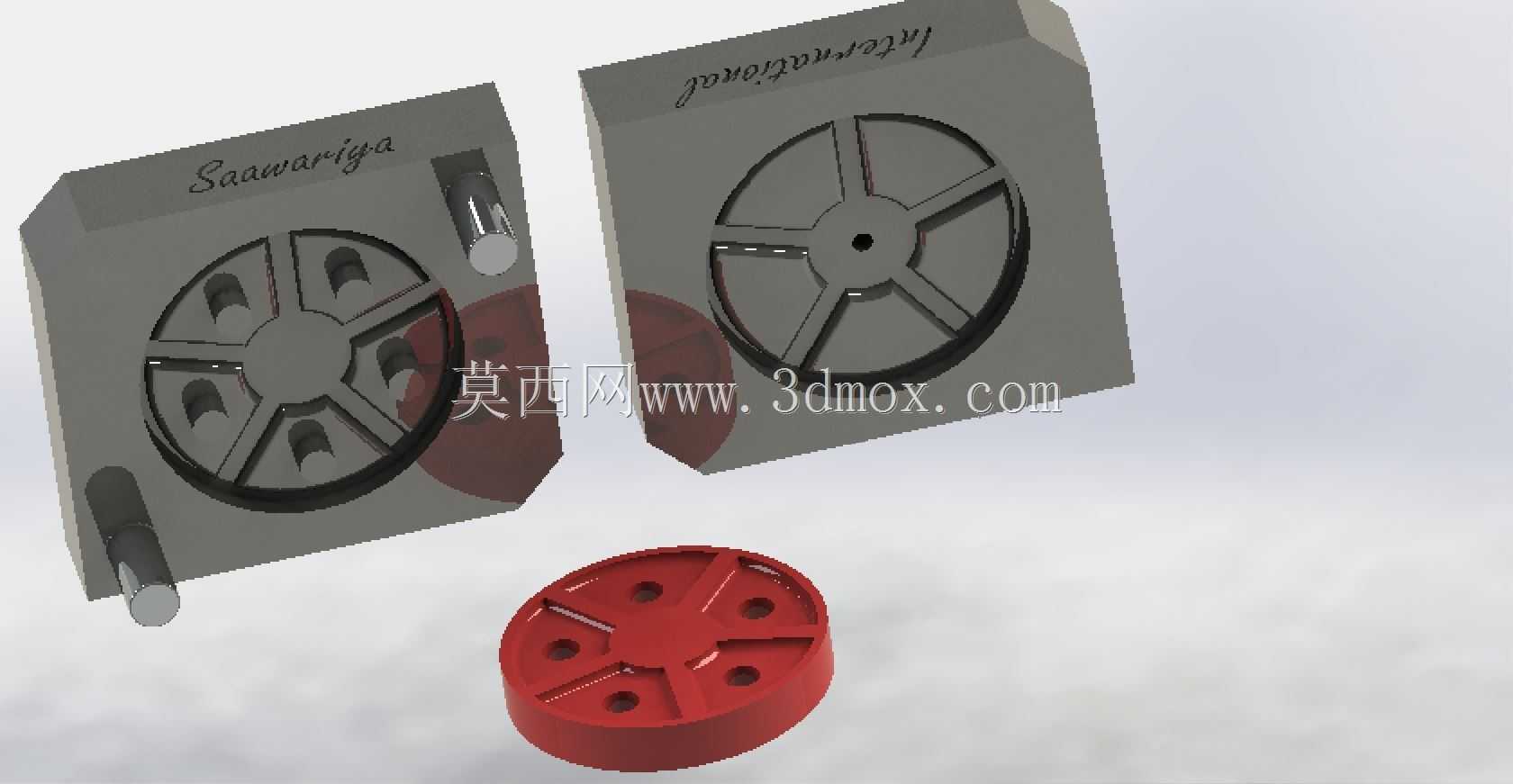

　　这套固体热模主要应用于小尺寸热固性复合材料、改性工程塑料的热压成型工序，常见于实验室配方验证、小批量精密塑件试制场景，区别于量产线的大型多腔热压模，这套模具体积紧凑，适配桌面级小型热压机的安装接口，不需要额外定制模架转接板就能直接装夹使用。从结构拆分来看，模具采用对开式分体设计，两侧模架板通过对角布置的导向销完成合模定位，导向销与模架板上的销孔采用H7/h6小间隙配合，合模过程中不会出现偏载错位，能保证模腔同轴度控制在0.02mm以内，避免成型件出现飞边过厚、壁厚不均的问题。中间的红色成型镶件是核心工作部件，镶件上均匀分布的通孔既是成型时的排气通道，也能作为顶出机构的作用点位，开模后可以通过通孔穿入顶杆，

　　直接将成型后的固体工件从模腔中推出，不需要额外设计复杂的顶板顶出结构，大幅简化了模具整体结构，降低了小批量试制的加工成本。模架板上预留的两个沉头安装孔，位置刚好匹配常用小型热压机的工作台T型槽间距，安装时直接用内六角螺栓穿过沉头孔就能完成固定，不需要额外划线找正，安装边界控制在120mm×100mm×80mm的空间范围内，不会和热压机的加热板、温控探头产生结构干涉。设计过程中特意将模架与成型镶件做了分体式处理，模架部分采用45号钢调质处理，保证足够的结构刚性，反复合模受力也不会出现变形，而接触高温物料的成型镶件则采用耐热模具钢制作，能长期承受200℃以内的工作温度，不会因为反复冷热循环出现开裂、表面氧化起皮的问题。

　　镶件与模架之间采用止口定位，更换不同规格的成型镶件时，只需要拆开两侧模架板就能快速替换，同一套模架可以适配3-5种不同尺寸的成型镶件，对于多规格小批量的试制场景来说，能大幅减少模架材料的浪费，缩短模具加工周期。合模面的边缘做了0.5mm的倒角处理，既可以避免合模时硬接触磕伤模面，也能让多余的溢料顺着倒角间隙排出，不会在合模面堆积形成过厚的飞边，减少后续成型件的后处理工作量。模架侧面预留的小孔是热电偶安装位，工作时可以直接插入温度传感器，实时监测模腔附近的实际温度，避免因为加热板温度传导偏差导致模腔实际温度达不到工艺要求，保证固体物料受热均匀，成型后的工件内部密度一致，不会出现局部缺料、熟化不均的缺陷。
