斜齿内啮合传动齿圈结构设计

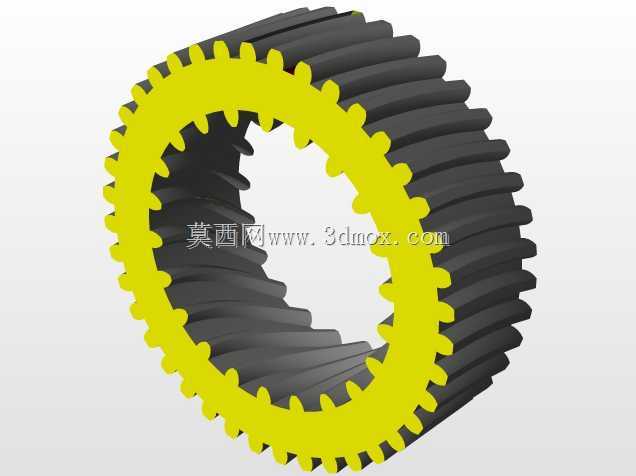

　　内齿圈是行星传动系统、重载回转机构中不可或缺的核心啮合部件，这类斜齿内齿结构常应用在风电增速箱、工程机械回转减速器、重型机床主轴进给机构、新能源汽车电驱减速器的行星排结构中，相比直齿内啮合结构，斜齿设计在啮合过程中会逐步进入全齿宽接触状态，不会出现直齿啮合瞬间全齿冲击的问题，传动过程的噪音更低、承载能力更强，适合中高速、重载连续运转的工况场景。从结构设计逻辑来看，该内齿圈的齿向采用螺旋角设计，建模过程中需要严格匹配配对行星轮的螺旋角参数、法向模数、压力角，保证啮合侧隙处于合理区间，避免侧隙过小出现运转卡滞、齿面异常磨损，或是侧隙过大导致回程误差超标、传动精度不足的问题。齿圈的内齿加工通常采用插齿、拉削或是内齿磨工艺，

　　建模时预留的工艺退刀槽、齿端倒角结构，需要匹配实际加工的刀具路径，避免设计结构出现加工干涉，无法落地生产。安装边界层面，这类内齿圈通常采用过盈配合配合定位销的方式固定在减速器壳体或是回转支撑基座上，外圆的圆柱度、端面的跳动公差会直接影响内齿的啮合精度，建模时需要明确标注配合面的形位公差基准，给后续加工、装配环节提供明确的精度参考。齿宽参数的选择需要匹配额定传递扭矩的需求，齿宽过大会导致载荷沿齿向分布不均，容易出现偏载断齿问题，齿宽过小则会导致单齿接触应力超标，齿面点蚀失效提前出现。在实际选型应用中，这类内齿圈需要和行星轮、太阳轮做啮合错位量校核，考虑箱体加工误差、轴承游隙、运转受热变形带来的中心距偏移，预留足够的齿向修形量，

　　保证全工况下齿面接触斑点处于合理范围。日常运维中，内齿圈的齿面磨损、点蚀情况是减速器大修的核心检测指标，建模时的齿根圆角参数直接决定了齿根弯曲疲劳强度，圆角过小会造成应力集中，大幅降低齿轮的冲击承载能力，容易在重载启停、正反转切换的工况下出现断齿故障。
