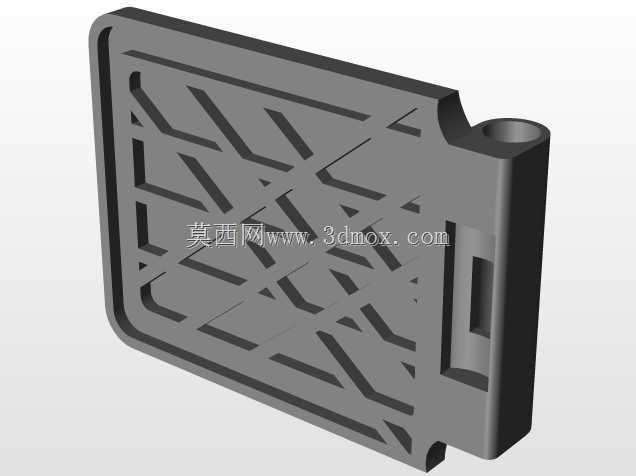

带侧边铰接位交叉筋结构防护盖板

　　这款带侧边铰接位的交叉筋结构盖板，在小型便携设备、户外箱体类产品的结构设计中应用十分广泛，日常能在便携检测终端侧边护盖、户外接线盒翻盖、小型设备检修口盖板这类场景见到它的身影。从实际使用需求出发，这类盖板首先要满足频繁开合的耐用性要求，侧边一体化成型的筒状铰接孔位，可直接穿装销轴实现与主体结构的转动连接，无需额外加装合页类配件，既减少了装配工序，也避免了外接合页带来的松动、锈蚀风险，铰接孔的内径与孔深尺寸经过匹配设计，能适配常规直径的金属销轴，装配后转动阻尼均匀，不会出现旷量晃动的问题。盖板主体采用交叉斜向加强筋布局，并非随意排布的纹路，这种筋条走向是经过受力校核确定的，在盖板受到垂直方向的外力挤压、或是侧边磕碰时，

　　交叉筋能将受力快速分散到整个盖板平面，避免局部应力集中导致的开裂变形，相比平行排布的直筋结构，同等壁厚下交叉筋的抗形变能力能提升四成左右，同时还能有效控制盖板整体重量，不会给设备主体带来额外的负重负担。盖板边缘做了一圈凸起的围边结构，安装闭合后围边能嵌入主体结构的对应凹槽内，既可以起到定位作用，避免盖板闭合后出现错位偏移，也能提升接缝处的密封性能，阻挡日常使用中的灰尘、溅水进入设备内部。筋条的高度与壁厚保持均匀比例，拔模角度设置合理，不管是采用注塑成型还是机加工制作，都能顺利脱模，不会出现粘模、缺料的问题。盖板上预留的长条形凹槽位，可用于安装卡扣或者密封胶条，配合铰接结构实现闭合后的锁止固定，无需额外设计复杂的锁扣结构。

　　从安装边界来看，盖板整体为矩形薄件结构，侧边铰接位突出于主体平面，设计安装空间时需要预留出铰接位的转动避让空间，避免开合过程中与周边结构发生干涉，盖板背面的筋条高度控制在合理范围，不会占用设备内部过多的安装空间，给内部的元器件、线路排布留出足够余量。在实际建模过程中，这类结构需要重点关注筋条与主体平面的过渡圆角，所有转角位置都做了圆角处理，避免应力集中，同时铰接孔的同轴度公差需要严格控制，保证开合转动顺畅。
