辐条式轻量化轮毂车圈结构设计

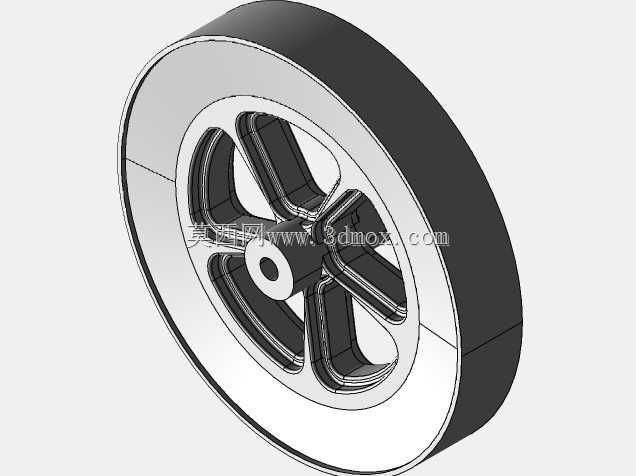

　　这款辐条式车圈属于行走机构的核心承载部件，常见于小型代步车辆、轻型工业转运推车、低速行走设备的轮组系统中，直接承担轮体与地面接触的载荷传递功能，同时需要兼顾转动过程中的动平衡稳定性与长期使用的结构抗疲劳性能。从结构设计逻辑来看，该款车圈采用分体式承载思路，外圈为环形轮辋结构，表面预留轮胎安装的贴合面，轮辋截面做了等厚度过渡处理，避免应力集中在轮辋与辐条的连接区域，实际使用中轮辋的径向圆跳动公差需要控制在合理区间，才能保证轮胎装配后不会出现行驶偏摆、胎面异常磨损的问题。中部采用五辐式镂空支撑结构，辐条做了变截面加强设计，靠近中心轮毂安装座的位置厚度更大，向轮辋延伸段逐步做厚度收窄，在保证整体结构强度的前提下尽可能削减非必要的实体材料，

　　降低轮体自身的转动惯量，对于需要频繁启停的行走设备来说，更低的转动惯量能够减少驱动端的动力损耗，提升传动效率。中心位置设置带通孔的轮毂安装座，通孔用于穿设轮轴，安装座端面做了平面度处理，能够与轴承端面、轮轴定位台阶紧密贴合，保证轮体转动时的同轴度，避免轮轴承受额外的径向偏载。设计过程中需要重点校核几个关键边界：首先是轮辋的外径尺寸需要匹配对应规格的轮胎内径，轮辋的宽度尺寸要适配轮胎的断面宽度，过窄会导致轮胎装配后胎侧变形过大，过宽则容易出现轮胎脱圈的风险；其次是中心安装孔的直径公差要与选配的轮轴、轴承尺寸匹配，安装座的轴向厚度要满足轴承的安装定位要求，保证轴承装配后不会出现轴向窜动；另外辐条与轮辋、

　　辐条与中心安装座的连接位置都做了圆角过渡处理，避免直角结构带来的应力集中，在承受垂直冲击载荷时，应力能够沿着辐条均匀分散到整个轮圈结构上，不会出现局部应力过载导致的辐条断裂、轮辋变形问题。实际应用场景中，这类车圈既可以用于轻型电动代步车辆的前轮组，也可以适配工厂内的手动转运推车、小型自动化导引车的行走轮，根据使用场景的载荷需求，可以通过调整辐条厚度、轮辋壁厚来适配不同的额定承载能力，镂空的辐条结构也便于日常清理轮体附着的杂物，不会出现积泥卡滞的问题，同时对称分布的五辐结构本身具备较好的动平衡特性，加工完成后只需要做少量的动平衡校正就能满足中低速转动的使用要求，不需要额外添加过多的平衡配重块。
