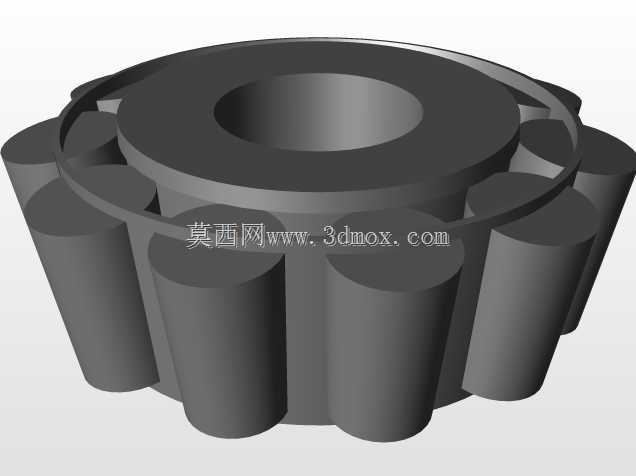

带圆柱销的内啮合行星传动轮结构

　　该轮体结构属于行星传动系统的核心组成构件，常见于中小功率的行星减速装置、液压泵转子组件以及部分分度回转机构中，区别于常规外啮合齿轮的传动形式，这类带周向圆柱销的轮体多作为行星架的输出关联部件，或是摆线类传动的从动轮基体使用。从结构设计逻辑来看，中心设置的通孔为安装基准孔，用于与输入轴或者支撑轴配合，孔的公差带通常选取H7级精度，保证与轴的过渡配合要求，既可以传递额定扭矩，也能避免装配后出现过大的径向跳动。周向均匀排布的圆柱销是该结构的核心传力单元，销体与轮体上的销孔采用过盈配合压装，压装前需对销孔做去毛刺处理，压装过程中要控制压入速度，避免销体出现倾斜导致的传力不均。轮体上端的环形凸台属于轴向定位结构，

　　在装配时可以与相邻的端盖或者保持架端面贴合，限制轮体的轴向窜动，凸台的外径尺寸略大于销体分布圆的直径，能够对周向的圆柱销起到轴向限位作用，防止高速运转时销体出现轴向窜出的风险。在实际应用场景中，这类结构常被用在空间受限的传动场合，比如小型工程机械的回转驱动、自动化生产线的分度转台驱动单元，相比普通渐开线行星齿轮结构，这种带圆柱销的传动形式啮合接触面积更大，单位面积承受的接触应力更小，在同等体积下能够传递更大的扭矩，同时具备一定的抗冲击载荷能力。设计过程中需要重点关注圆柱销的分布圆直径与中心孔直径的比例关系，比例过大会导致轮体整体径向尺寸超标，无法适配安装腔体的空间边界，比例过小则会导致销体与中心孔的壁厚不足，

　　受载时容易出现轮体开裂的问题。另外销体的直径选取需要结合传递扭矩计算，既要保证销体的剪切强度满足额定载荷要求，也要保证销孔之间的筋条厚度足够，避免筋条在交变载荷下出现疲劳断裂。轮体的下端面为装配贴合面，平面度要求控制在0.02mm以内，保证装配后与相邻部件的贴合度，减少运转过程中的端面跳动。这类结构在建模时需要先完成中心基体的回转特征，再通过圆周阵列完成所有销孔的特征创建，阵列时需要保证角度均分误差控制在±0.01°以内，否则会导致传动过程中出现卡滞、噪音过大的问题。实际生产中这类轮体多采用40Cr材质调质处理，表面硬度达到HB240-280，圆柱销则采用GCr15轴承钢淬火处理，表面硬度达到HRC58-62，保证销体的耐磨性和抗剪切能力。在安装边界方面，轮体的最大外径需要比安装腔体内径小0.5-1mm，预留热膨胀间隙，中心孔的长度需要比配合轴段的长度短0.2mm，避免轴向装配时出现顶死的情况。
