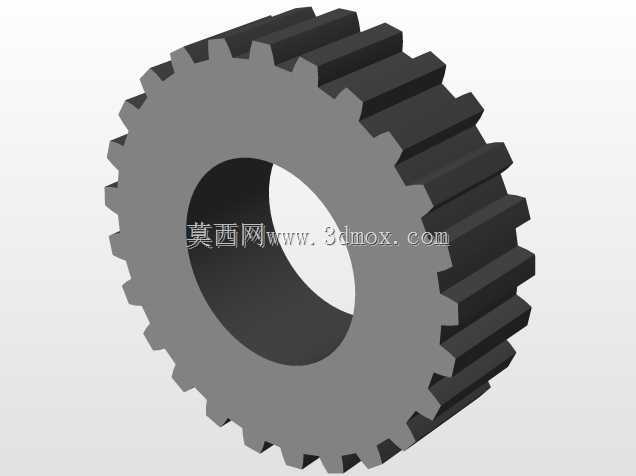

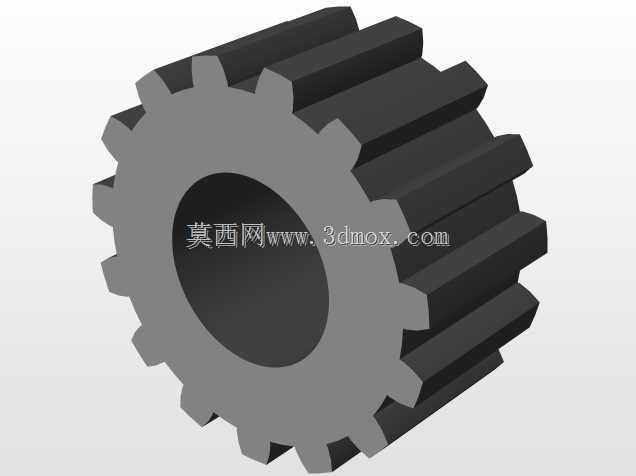

直齿圆柱传动齿轮结构设计

　　这款直齿圆柱齿轮是机械传动系统中应用最广泛的基础动力传递构件，在各类需要定传动比动力传输的场景中都能见到它的身影，从轻载的小型自动化输送设备，到中载的普通机床进给机构，再到部分重载工况的减速传动单元，这类齿轮都能凭借稳定的啮合特性承担动力传递的核心作用。它的核心功能是在平行轴之间传递旋转扭矩，通过轮齿的连续啮合实现转速与扭矩的转换，相比带传动、链传动，它的传动精度更高，瞬时传动比恒定，不会出现滑动或者跳齿的问题，能够保证传动链路的运动精度，适合对传动同步性有要求的工位。从设计思路来看，这款齿轮采用标准渐开线齿形设计，齿廓曲线经过参数化拟合，保证啮合过程中齿面接触应力分布均匀，减少啮合冲击带来的振动与噪音；中心设置的通孔为安装轴孔，

　　孔壁预留了键槽安装位，能够通过平键实现与传动轴的周向固定，避免传动过程中齿轮与轴出现相对转动，保证扭矩传递的可靠性。齿宽参数经过匹配计算，在满足额定扭矩传递所需的齿面接触强度、齿根弯曲强度的前提下，尽可能控制齿轮自身的轴向尺寸，避免占用过多的安装空间，适配多数常规传动箱的轴向安装边界。轮齿的齿顶高、齿根高都遵循标准模数系列设计，齿根处做了圆角过渡处理，能够有效降低齿根位置的应力集中系数，避免长期交变载荷作用下出现齿根断裂的失效问题。在实际装配场景中，这类齿轮的安装需要保证配对齿轮的轴线平行度误差控制在允许范围内，否则会出现齿面偏载，加剧局部磨损，缩短齿轮的使用寿命；中心轴孔与传动轴的配合公差一般选用过渡配合，既保证装配时的同轴度，

　　也方便后期维护时的拆卸更换。齿面的加工精度等级适配多数通用工业场景的需求，不需要过高的精加工成本就能满足使用要求，兼顾了传动性能与制造成本的平衡。在日常运行过程中，这类齿轮需要配合润滑脂或者润滑油使用，在啮合齿面形成油膜，减少金属直接接触带来的磨损，同时能够带走啮合过程中产生的热量，避免齿面温度过高出现胶合失效。它的外形为规则的圆柱状结构，没有复杂的异形曲面，不管是前期的三维建模参数化生成，还是后期的机加工滚齿、插齿工序，都有成熟的工艺路径，生产制造的门槛较低，也方便不同厂家的同参数备件互换，降低设备维护的备件成本。
