四槽外啮合槽轮间歇传动构件结构

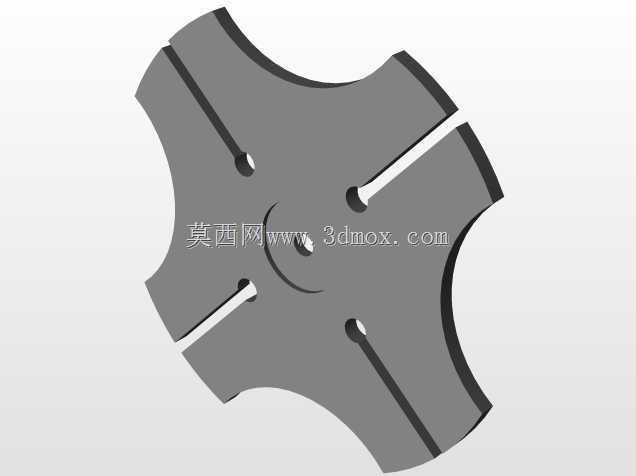

　　这类槽轮间歇传动构件常被用在各类需要周期性转位、间歇送进的自动化工位上，比如多工位转盘装配线的分度驱动、包装设备的间歇送料单元、轻工机械的工位切换机构，核心作用是把主动件的连续匀速转动，转换为从动槽轮的周期性间歇转动，实现工位的精准步进定位，相比棘轮传动，它的传动平稳性更好，启停瞬间的冲击更小，适合中低速、分度精度要求适中的间歇传动场景。从结构设计来看，这个构件是四槽外啮合槽轮的核心从动件，轮体上均匀分布四个径向直槽，槽的宽度与主动拨盘上的圆柱销直径做间隙配合设计，保证拨销能顺利进入和脱出槽口，不会出现卡滞或传动间隙过大的问题；轮体中心设置轴孔，用于和输出转轴配合传递扭矩，轴孔周边预留了四个安装孔位，

　　可通过紧固件和输出轴端的连接法兰锁紧，避免槽轮传动过程中出现周向窜动。轮体的外轮廓做了四段内凹锁止弧设计，和主动拨盘上的外凸锁止弧精准匹配，当拨销脱出槽口的非传动阶段，锁止弧面完全贴合，能把槽轮可靠锁止在固定位置，不会因为工位负载的惯性出现自行偏转，保证工位停留阶段的定位稳定性。设计这类槽轮的时候，首先要确定槽数和中心距参数，四槽结构的动停比是固定的1/4，也就是每次转动90度后停留对应时长，适合四个工位的循环作业场景；槽口的位置需要做微小的倒角处理，避免拨销入槽时出现刚性撞击，同时槽的深度要满足拨销在整个传动行程中不会触碰到槽底，预留足够的运动余量。安装边界上，槽轮的径向尺寸由中心距和槽数共同决定，

　　安装时需要保证槽轮和主动拨盘的轴线平行度误差控制在允许范围内，两个轴的中心距偏差不能超出设计公差，否则会出现锁止弧干涉或者拨销卡滞的问题；轮体的厚度方向需要和主动拨盘的拨销伸出长度匹配，保证拨销和槽的啮合长度足够，传递扭矩时不会出现接触应力过大导致的槽口磨损。这类构件的材质通常根据传动负载选择，轻载场景下常用工程塑料或者铝合金加工，重载场景则选用45号钢做调质处理，槽口和锁止弧面做表面淬火提升耐磨性，长期运行过程中只需要定期在槽面和锁止弧面添加润滑脂，就能有效降低磨损，延长机构的整体使用寿命。
