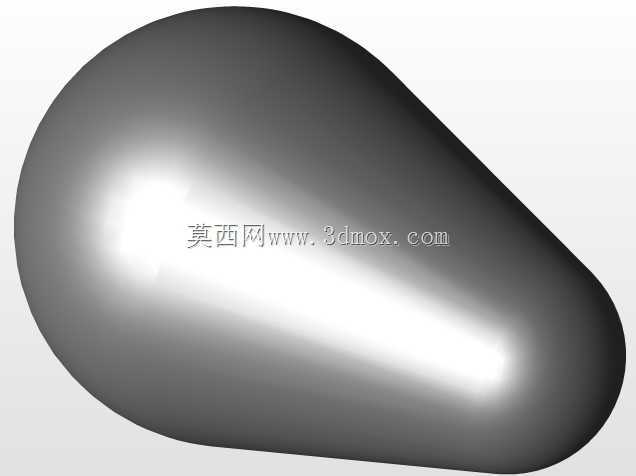

黑白渐变曲面边界混合造型结构

　　这类边界混合曲面结构，常应用在需要平滑流线过渡的机械外覆盖件、流体通道内壁、工业设备导流结构的设计环节中，核心作用是实现多组不同走向轮廓线之间的顺滑衔接，避免曲面拼接处出现曲率突变、棱线突兀的问题，减少流体经过结构表面时的紊流产生，同时也能满足设备外观的流线型设计需求。在实际工程应用里，这类曲面结构会出现在风机导流罩的过渡段、特种车辆的外饰覆盖件、食品灌装设备的物料导流通道、小型流体泵的内腔过渡区域，这些场景都对曲面的连续性有较高要求，一旦曲面拼接处存在曲率断层，要么会增大流体流经时的阻力，要么会在结构表面形成应力集中点，长期受交变载荷作用时容易出现结构开裂的问题。设计这类曲面时，首先要确定各方向的边界轮廓控制线，

　　不同方向的轮廓线需要在端点处做好约束对齐，避免混合生成曲面时出现收敛褶皱，轮廓线的点位排布要顺着曲面的走向趋势调整，点位疏密根据曲面的曲率变化程度设置，曲率变化大的区域适当加密轮廓控制点，曲率平缓的区域可以适当减少控制点数量，避免曲面出现不必要的波动。曲面生成过程中，要逐段检查相邻曲面的连接连续性，从位置连续逐步调整到相切连续、曲率连续，根据实际应用场景确定连续等级，如果是外观覆盖件需要做到曲率连续，保证表面喷涂后不会出现光影畸变，如果是内部导流结构做到相切连续即可满足流体平顺通过的需求。这类曲面结构没有固定的安装边界，需要根据所适配的设备主体结构调整轮廓线的端点位置，与周边结构做衔接时，

　　要在曲面边缘预留出安装法兰或者连接翻边的结构余量，避免后续装配时出现干涉。实际建模过程中，还要注意曲面的厚度均匀性，后续做实体抽壳时，要保证不同区域的壁厚偏差控制在合理范围内，避免壁厚突变导致的注塑或者钣金成型时出现缺陷，对于曲面曲率变化极大的尖角区域，要适当做圆角过渡处理，分散应力集中点，提升结构的整体强度。
