同轴回转式环形机械零件结构设计

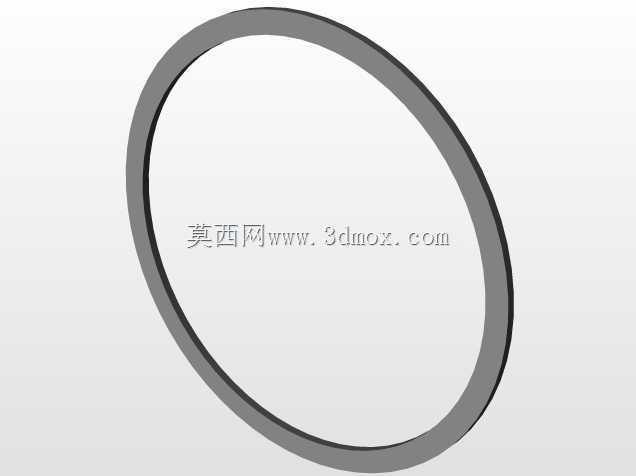

　　这类同轴环形回转零件，在各类传动、支承、导向类机械结构中应用十分广泛，从常规的输送设备辊系配套，到机床主轴的定位隔套，再到轻工机械的滚轮基体，都能看到这类结构的身影。实际选型应用时，首先要明确零件的核心功能边界：如果是作为隔套使用，其两端面的平行度、端面与内孔的垂直度是核心管控指标，装配时要保证相邻轴承或传动件的轴向定位精度，避免出现轴系攒动、偏载磨损的问题；如果是作为滚轮基体使用，外圆面的圆柱度、表面粗糙度直接影响接触运行的平稳性，内孔与轴的配合公差要根据载荷特性选择，轻载高速场景可选间隙配合方便拆装，重载低速场景则选过渡或小过盈配合保证传动可靠性。

　　从设计思路来看，这类零件的结构看似简单，实则每一处尺寸都对应实际装配需求。内孔直径要匹配适配轴径，同时要考虑键槽、紧定螺钉等固定结构的预留空间，若采用过盈配合还要核算压装时的应力变形量，避免内孔胀裂或装配后外圆失圆。外圆尺寸要结合安装空间的径向边界确定，比如安装在设备机架内部时，外圆最大直径要预留足够的安全间隙，避免运行时与周边构件发生刮碰；零件的轴向宽度要匹配安装位置的轴向空间，同时要保证与配合件的接触面积足够，避免单位面积压力过大导致压溃变形。

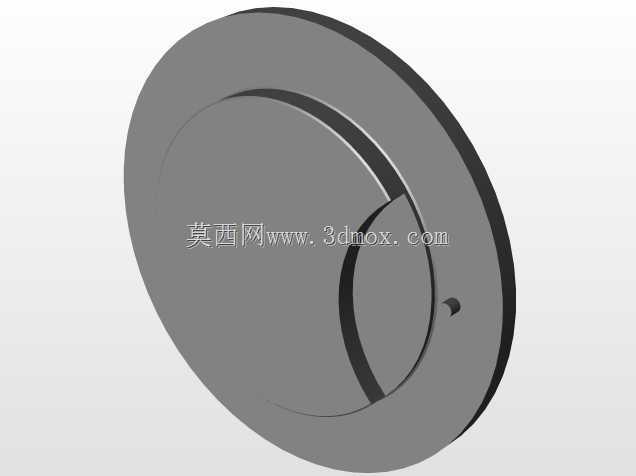

　　实际建模过程中，要优先保证回转特征的同轴度基准统一，所有环形结构都以同一中心轴线为建模基准，避免后续出工程图时基准混乱导致加工误差。对于台阶式的环形结构，不同直径段的过渡位置要根据应力情况设计倒角或圆角，应力集中位置的圆角半径不能过小，否则长期受交变载荷时容易出现疲劳裂纹。如果零件需要做动平衡，还要在结构设计时预留平衡去重的位置，比如在外圆端面预留均匀的去重槽，避免后续动平衡处理时破坏核心配合面。这类零件的材料选择也要结合使用场景，有耐磨需求的可选调质钢或表面淬火处理，有轻量化需求的可选铝合金材质，有防腐需求的则可选用不锈钢或工程塑料材质，不同材料的建模参数要对应调整线膨胀系数带来的配合间隙变化，保证高低温工况下的装配可靠性。
