带外凸定位柱法兰式花键套结构

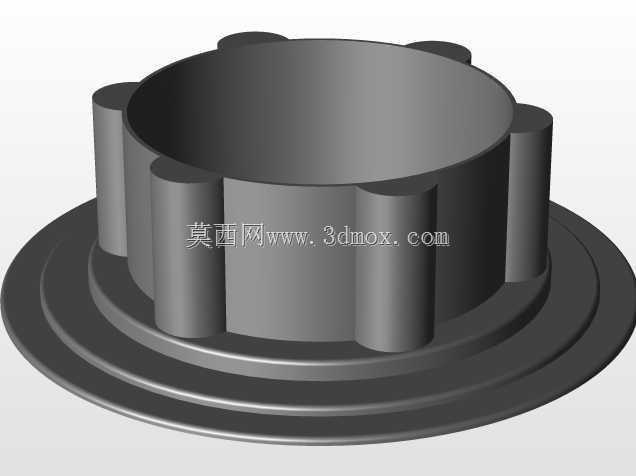

　　这类带外凸定位柱的法兰式花键套，常应用在需要周向精准定位、同时传递中等扭矩的传动链路中，常见于轻工自动化输送线的动力接驳端、小型工程机械的操纵机构连接位，也会用在农用机具的动力输出转接位置，相比普通光孔轴套，它能在不额外增加定位销组件的前提下，实现安装后的周向防转，减少装配环节的零件数量，降低现场装配的对位难度。从结构设计逻辑来看，主体的筒状内孔为花键配合面，加工时需要保证内花键的齿形公差、同轴度符合配合要求，和外花键轴装配后能顺畅滑动传递扭矩，不会出现卡滞、受力偏载的问题；底部的双层法兰台阶是安装承载面，下层法兰直径更大，贴合安装基座的平面时能提供足够的支撑面积，降低接触面的压应力，避免长期受力后安装面出现凹陷变形，

　　上层台阶直径略小，可嵌入安装基座的预制沉孔内，实现径向的初步定位，不需要额外找正就能快速对准安装孔位。筒壁外侧均匀分布的圆柱形凸台，是周向定位结构，安装时对应卡入基座上的对应凹槽内，可抵消传动过程中产生的周向扭转力，避免法兰连接螺栓承受额外的剪切载荷，延长连接螺栓的疲劳寿命，凸台采用圆柱外形而非矩形凸块，是为了降低加工时的应力集中，同时装配时即使存在微小的角度偏差，圆柱面也能顺利滑入定位槽，不会出现直角凸块容易卡滞的问题。设计这类零件时，需要重点确认几个安装边界尺寸：首先是法兰总厚度要匹配基座沉孔的深度，保证安装后法兰端面能完全贴合基座平面，不会出现悬空导致受力不均；其次是外凸定位柱的分布圆直径、柱体直径要和基座凹槽的尺寸匹配，

　　间隙控制在0.1-0.2mm之间，既保证装配顺畅，又不会出现过大的周向间隙导致传动换向时产生冲击；内花键的有效配合长度要满足扭矩传递的接触面积要求，避免接触应力过大导致齿面过早磨损，筒壁的厚度要结合传递的最大扭矩核算，保证在额定载荷下不会出现筒壁开裂、变形的问题。实际选型应用时，还要注意配合面的表面处理要求，如果是在有粉尘、潮湿的工况下使用，配合面需要做硬化处理提升耐磨性，法兰安装面要保证平面度公差，避免安装后出现翘曲影响传动精度。
