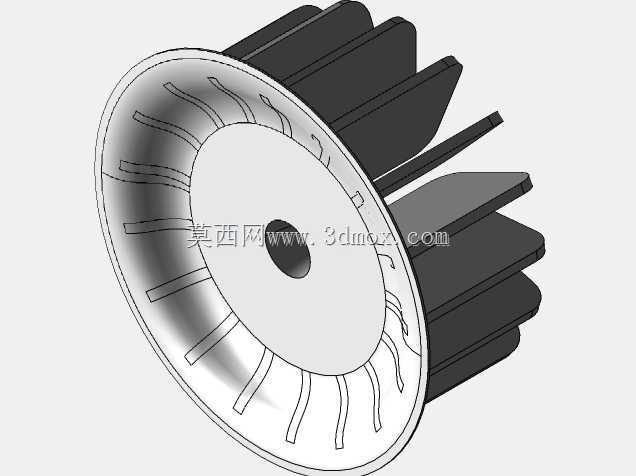

带径向散热翅片的离心式飞轮结构

　　这类带径向散热翅片的飞轮结构，常应用在小型内燃机、微型动力输出机组以及高速间歇传动的工位设备上，和常规实心盘式飞轮不同，外侧延伸的翅片结构并非单纯为了减重，核心作用是在飞轮随主轴高速旋转时，带动周边空气形成定向流动，带走离合器摩擦片、主轴轴承以及相邻传动副工作时产生的热量，避免持续高温导致的润滑脂失效、摩擦材料磨损加剧问题。从结构设计逻辑来看，中心的轴孔采用基孔制公差配合设计，可直接适配标准直径的动力输出主轴，轴孔周边预留的环形平面是安装锁紧垫片与锁紧螺母的贴合面，平面粗糙度要求控制在Ra1.6以内，保证锁紧后飞轮不会出现径向跳动超差的问题。盘面内侧均匀分布的弧形导流筋，一方面可以在飞轮旋转时引导气流顺着翅片间隙向外甩出，

　　提升散热气流的流速，另一方面也能强化盘面的整体结构刚度，避免飞轮在高速启停、承受交变扭矩时出现盘面形变。外侧的径向翅片采用等厚度渐变长度设计，靠近安装侧的翅片长度更长，对应离合器摩擦片的发热集中区域，远离安装侧的翅片长度逐步缩短，既平衡了飞轮整体的转动惯量分布，也控制了整体的外形尺寸边界，安装时不会和周边的机壳、护罩产生运动干涉。在实际选型适配时，需要重点核对飞轮的轴向安装厚度，保证翅片最外端与机壳内壁预留不小于5mm的安全间隙，同时要确认轴孔的键槽尺寸与主轴键条匹配，避免传动过程中出现键连接松动。这类飞轮的转动惯量经过匹配设计，既可以储存足够的动能保证动力输出的平顺性，抵消曲轴或者主轴输出时的转速波动，

　　又不会因为转动惯量过大导致设备启停响应滞后，尤其适合对转速稳定性有要求、同时连续工作时长较高的小型动力设备，在微型发电机组、园林动力机械、小型冲压工位的传动结构中都能见到同类结构的应用。设计建模时需要重点做动平衡校验，翅片的分布角度、单翅片的重量偏差都要控制在允许范围内，避免高速旋转时产生额外的振动载荷，影响主轴轴承的使用寿命。
