重载车辆用钢制轮毂结构三维设计

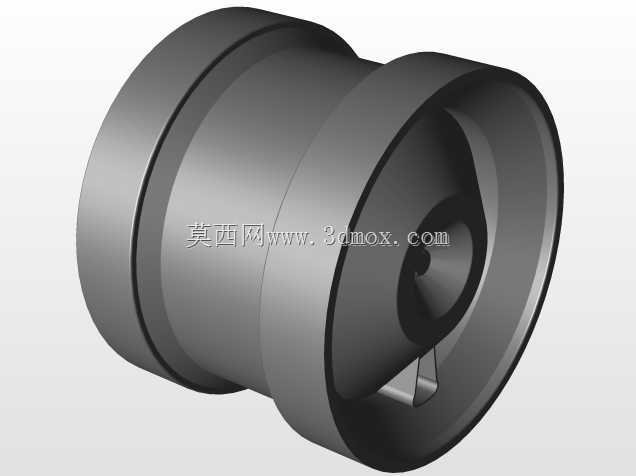

　　该轮体结构主要面向厂区重载转运车辆、小型工程作业设备的行走系统配套使用，作为行走机构的核心承重部件，需要同时承担设备自重、作业载荷以及行进过程中来自路面的冲击载荷，在结构设计阶段优先考虑了载荷传递路径的合理性，避免局部应力集中导致的轮体开裂或变形失效。从结构布局来看，轮体采用阶梯式筒状主体设计，外侧轮缘位置预留了标准轮胎安装位，轮缘的凸起高度经过匹配计算，能够在轮胎充气后提供足够的侧向限位能力，避免车辆转向或侧倾工况下轮胎脱圈。内侧的轴孔安装位采用同轴度公差约束设计，与车轴配合的接触面预留了精加工余量，实际生产中可通过车削加工保证配合精度，降低轮体转动过程中的径向跳动量，减少行走过程中的异常振动。轮体内部的辐板采用偏心式支撑结构，

　　在靠近轴孔的位置设置了加强筋过渡，将轮缘位置承受的地面载荷均匀传递到中心安装位，避免辐板位置出现应力集中。设计过程中针对轮体的安装边界做了明确约束，轮体总宽度适配常见的窄型重载轮胎规格，中心轴孔直径匹配常规小型工程车辆的车轴尺寸，轮体外侧的安装端面预留了螺栓孔位的加工基准，可根据不同车型的固定方式加工对应规格的连接孔，无需对主体结构做大幅修改即可适配多种车型。在实际应用场景中，这类轮体除了配套常规燃油工程车辆，也可适配厂区电动转运平车、仓储无人搬运车的行走轮组，轮体的钢制主体结构可适应厂区内碎石、金属切屑散落的复杂路面，相比普通冲压轮毂拥有更高的抗冲击能力，即使在重载急停、越过路面凸起障碍时，也不会出现轮体变形的问题。

　　建模过程中对轮体的各段过渡圆角做了统一规范，所有应力集中位置的圆角半径均不小于5mm，既减少了铸造或锻造过程中的应力缺陷，也能降低后续机加工的刀具损耗。轮体内侧预留的制动部件安装空间，可匹配鼓式制动结构的安装尺寸，无需额外拓展轮体内部空间即可完成制动组件的装配，适配多数小型工程车辆的制动系统布局。
