高保真有源桌面书架式扬声器结构设计

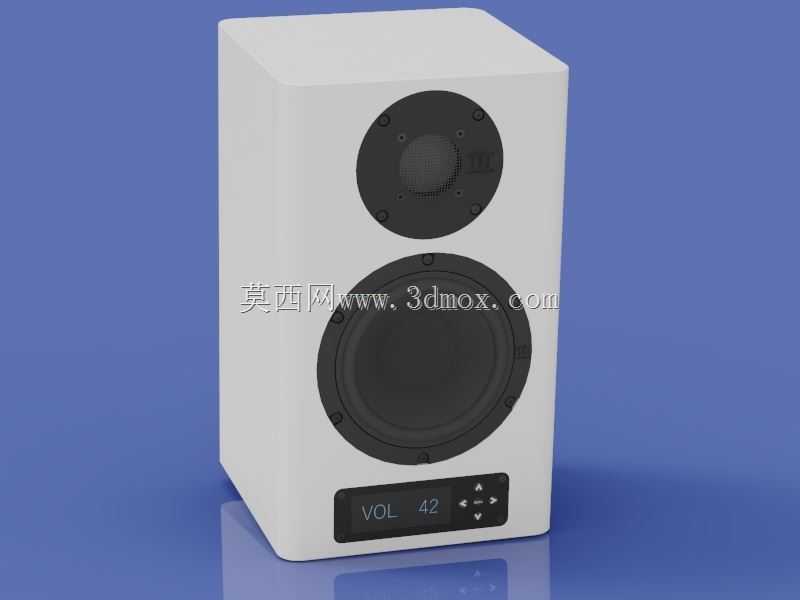

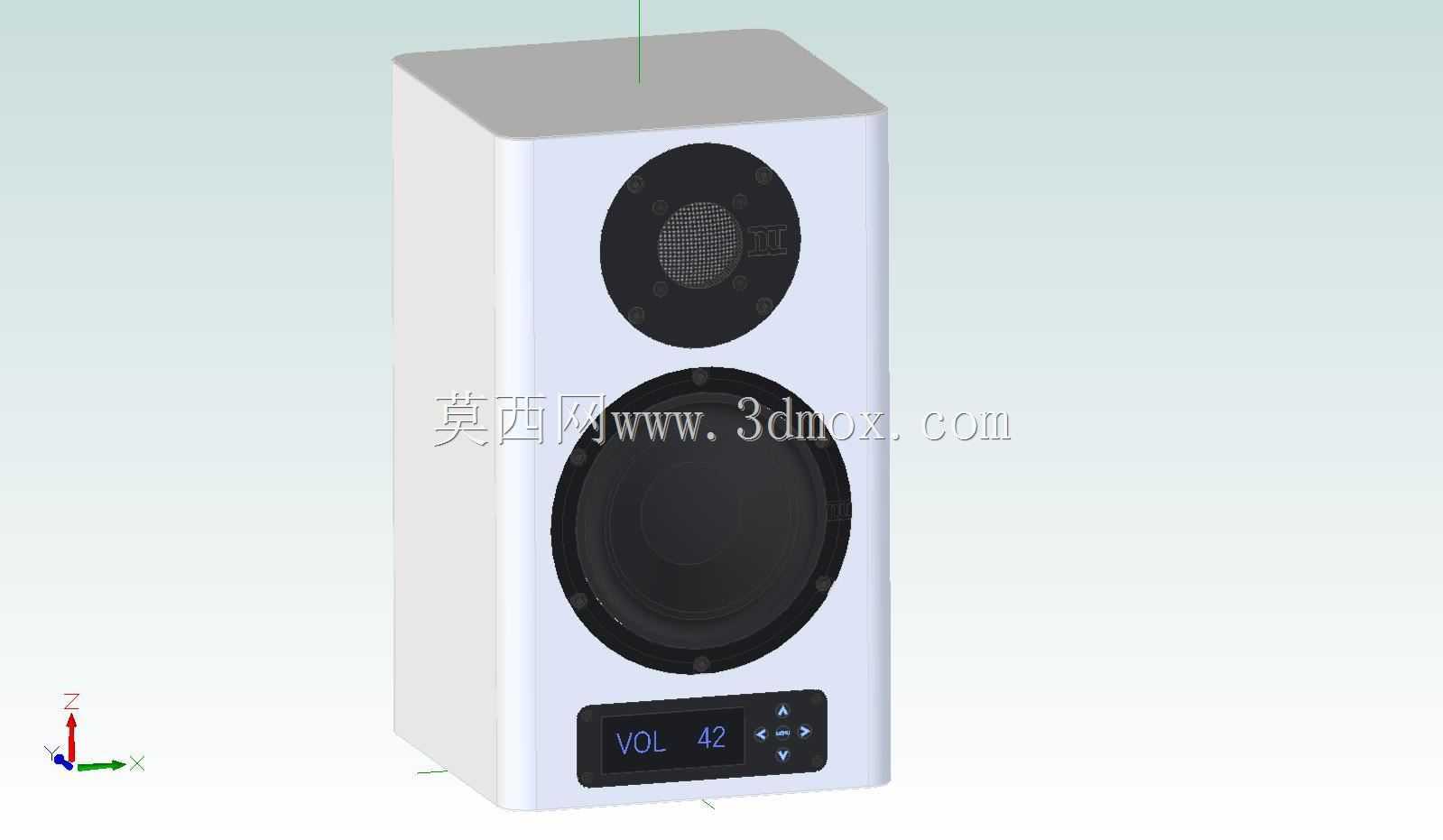

　　这款有源高保真扬声器的结构设计，首先围绕近场桌面聆听的核心场景展开，箱体采用方正的立式长方体构型，在有限的桌面占用空间内最大化内部声学腔体容积，避免小箱体带来的低频谐振不足问题。从结构布局来看，高音单元与中低音单元采用垂直同轴对齐排布，高音单元位于箱体上部，中低音单元居中布置，这种排布方式可让两个发声单元的声中心处于同一垂直轴线上，减少近场聆听时的相位偏移，优化听音位的频响一致性。

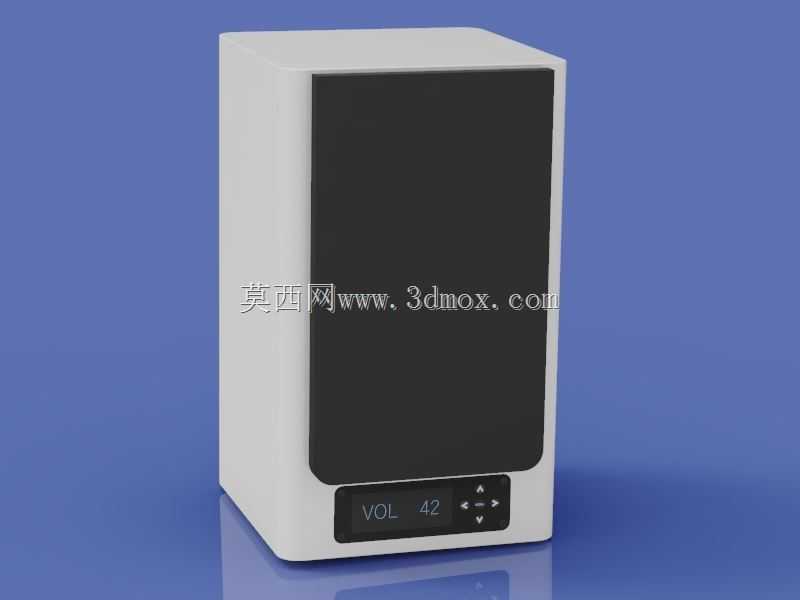

　　箱体正面下部集成了操控与显示模块，包含音量调节按键与数字音量显示屏，模块采用嵌入式安装结构，与前面板齐平，既保证了正面外观的整体性，也避免突出结构在日常使用中积灰或被误碰损坏。操控模块的PCB通过内部支架固定在箱体前壁内侧，走线沿箱体侧壁的理线卡扣布置，避开内部声学腔体的主要谐振区域，减少线路对内部声腔气流的干扰。

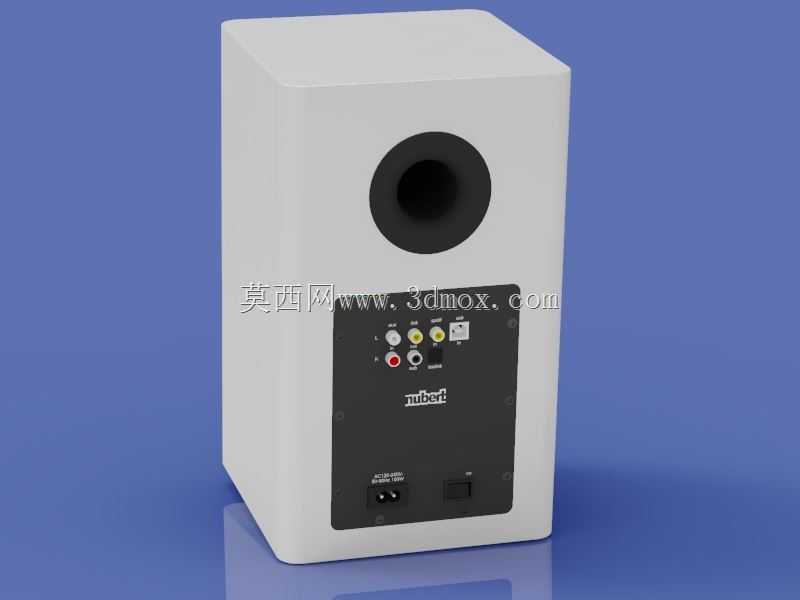

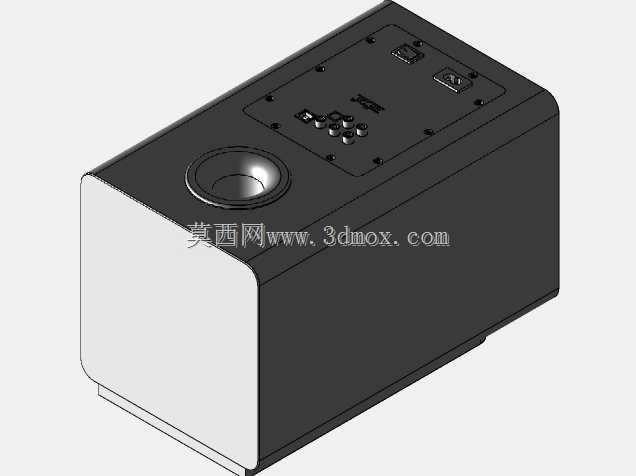

　　从安装边界来看，箱体底部做了平整的支撑面设计，可直接放置于桌面、书架等平整承载面，无需额外安装支架，底部预留了可选配减震脚垫的安装螺孔，用户可根据使用场景加装橡胶或金属减震脚垫，减少桌面谐振对发声效果的影响。箱体背部预留了音频输入、电源输入的接口安装位，接口模块采用沉台设计，插接线材后插头不会突出箱体背部过多，可紧贴墙面放置，减少背部所需的预留空间。

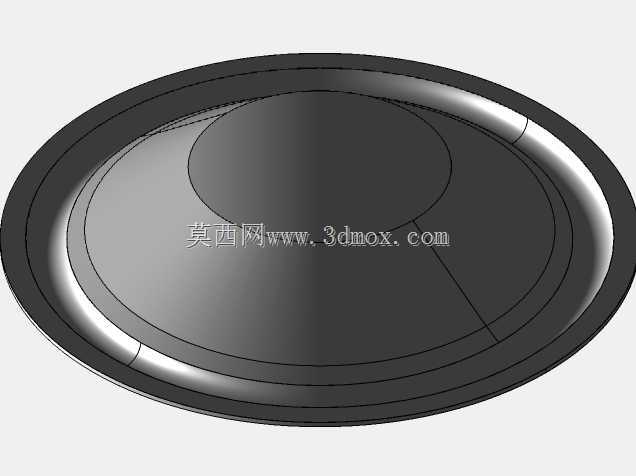

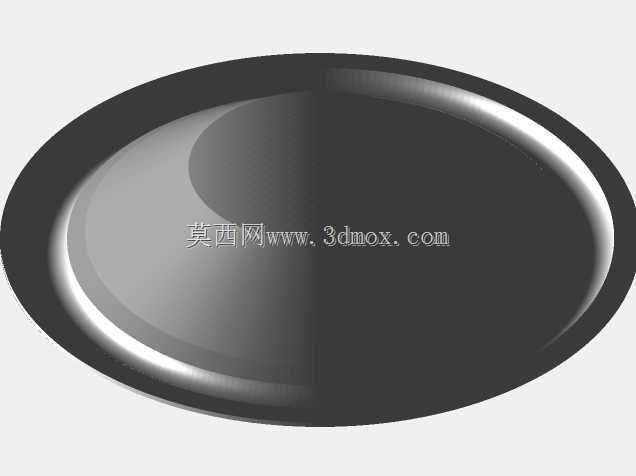

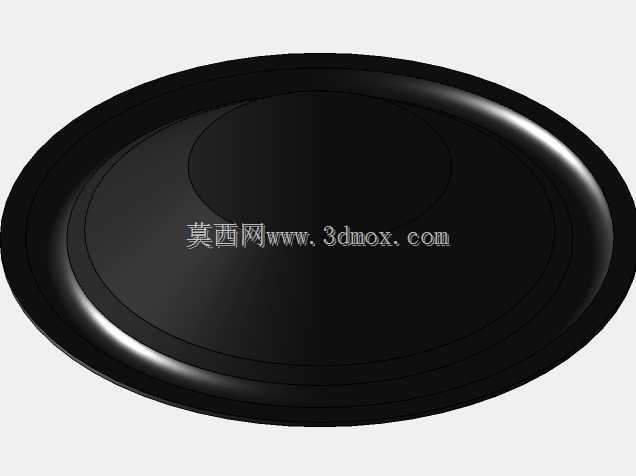

　　设计过程中重点考量了箱体的结构刚性，箱体板材采用拼接加内部加强筋的结构，在单元安装位、侧面板中部等易产生谐振的位置增加了横向加强筋，抑制大音量下的箱体板件谐振，避免音染。单元安装位采用沉孔设计，单元法兰与箱体安装面之间预留了密封胶条的安装槽，保证声腔的气密性，减少声短路问题。分频器模块固定在箱体底部的独立安装位，与发声单元、操控模块保持足够的间距，减少电磁干扰对音频信号的影响。

　　这款扬声器额定输出功率为100瓦，可满足15-30平米空间的听音需求，既适用于个人桌面近场聆听，也可作为小型工作室的监听音箱使用，结构设计兼顾了声学性能、使用便利性与外观整体性，各部件的安装公差控制在合理范围内，既保证装配精度，也兼顾了量产的工艺可行性。
