220吨卧式注射成型机三维结构设计

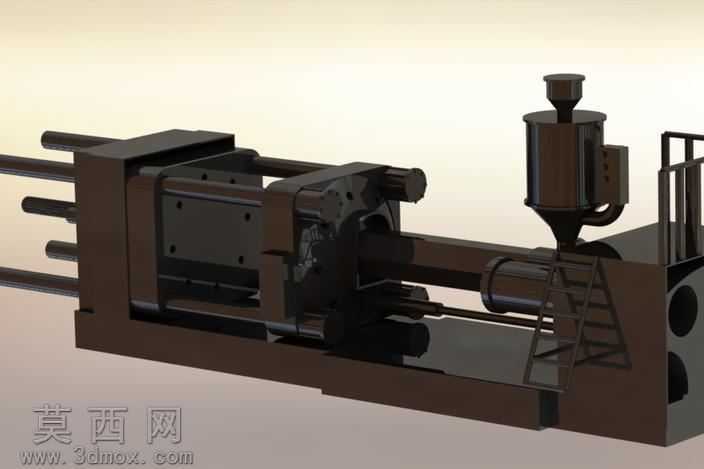

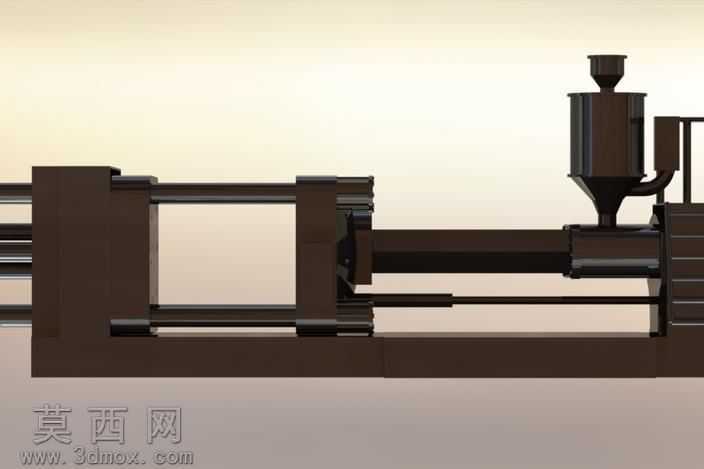

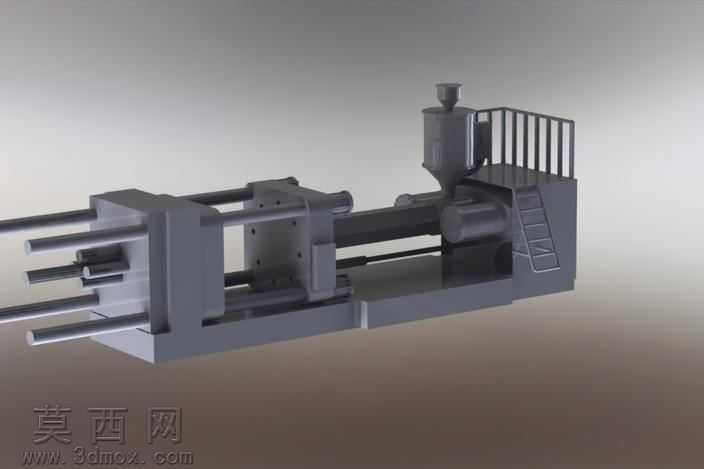

本模型为220吨规格卧式注射成型机的完整三维结构设计，建模过程严格遵循注塑设备的实际工程比例，完整还原了设备从合模单元到注射单元的全部核心结构。建模阶段采用自底向上的装配设计思路，首先对合模机构的尾板、动模板、定模板、哥林柱、锁模液压缸、顶出机构等零部件进行单独参数化建模，保证各部件的配合公差符合实际设备的装配逻辑，哥林柱的排布、模板的加强筋结构均参考量产220吨注塑机的结构参数设计，确保合模单元的受力结构还原准确。其次对注射单元的料斗、料筒、加热段、射嘴、注射液压缸、熔胶马达等部件进行精细化建模，料斗旁配套设计了检修爬梯与操作护栏结构，还原真实生产场景下的设备附属安全结构。材质与渲染阶段，针对设备不同部件的材质特性进行区分设置：机身主体机架采用哑光深灰铸铁材质，金属拉杆、液压缸杆采用抛光金属材质，料筒加热段做了金属氧化深色处理，料斗采用哑光不锈钢材质，爬梯与护栏采用深色工业漆金属材质，渲染时采用柔和的工业产品打光方案，清晰展现各部件的结构轮廓与装配关系，避免过强反光遮挡结构细节。结构设计上完整还原了卧式注塑机的典型布局：合模单元与注射单元沿水平轴线同轴布置，料筒竖直向上连接料斗，设备整体底座为一体化焊接机架结构，各部件的连接位置、安装法兰、固定孔位均做了细节还原，能够直观展现注射成型机从原料投入、熔胶、注射、合模保压、冷却顶出的全流程对应的结构载体，清晰呈现各功能单元的位置关系与运动逻辑，可用于注塑设备结构认知、教学演示、方案布局参考等场景。
