水平轴变速双叶片组风力涡轮机结构设计

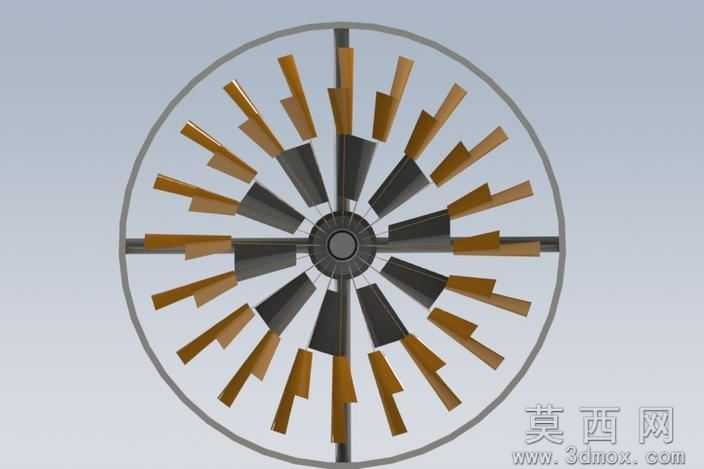

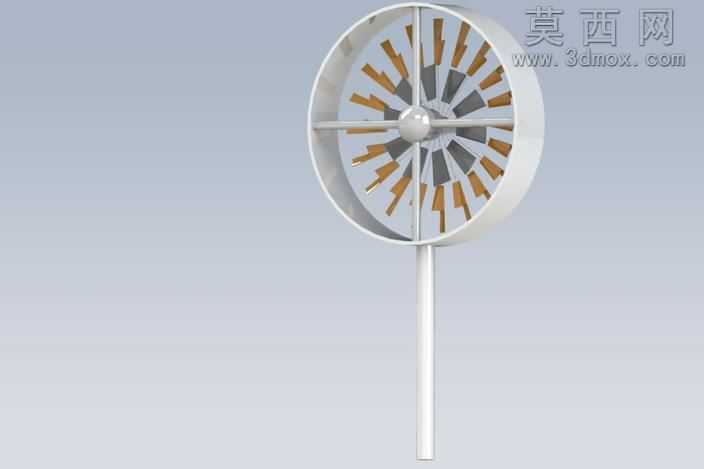

本作品为水平轴变速风力涡轮机三维建模成果，建模阶段依托三维参数化设计软件完成全结构1:1比例搭建，首先以中心轮毂为基准定位核心，沿圆周方向均匀排布两组差异化叶片结构，分别适配低风速启动工况与额定风速高效做功工况，两组叶片通过同轴心轴结构完成装配，依靠齿轮耦合结构实现动力的同步传递与转速匹配，保证不同风速区间下涡轮机均可保持最优的动力输出效率。建模过程中对叶片翼型做了精细化曲面处理，通过放样、曲面剪裁、曲率连续检查等操作还原叶片的气动外形，每片叶片的安装角度、叶根与轮毂的连接结构都做了参数化约束，可根据实际仿真需求调整叶片安装角与弦长参数。渲染阶段采用金属质感材质模拟轮毂与外护圈的金属结构，叶片部分采用哑光复合材质区分两组叶片的视觉差异，通过环境光与定向光组合打光，突出叶片的层叠排布结构与整体轮盘的对称美感，外护圈采用薄壁圆环结构建模，对所有叶片的叶尖位置做径向限位，提升整体结构的运行稳定性。设计思路参考成熟的双速风力涡轮机构型，核心解决传统单组叶片风力机低风速启动难、高风速易过载的问题，低风速工况下由专用启动叶片组捕捉风能带动转轴启动，当转速提升至额定区间后，做功叶片组接入动力传递路径，两组叶片通过齿轮耦合实现转速匹配，无需额外的变速机构即可实现宽风速区间的高效运行，建模过程中对齿轮耦合结构做了装配干涉检查，保证同轴心轴上两组叶片的传动路径无运动干涉，所有连接部位的倒角、安装孔位都做了细节还原，整体模型结构完整，可直接用于气动仿真演示、结构受力分析以及新能源发电相关的教学展示场景。
