三英寸自攻螺钉式辊塞结构设计

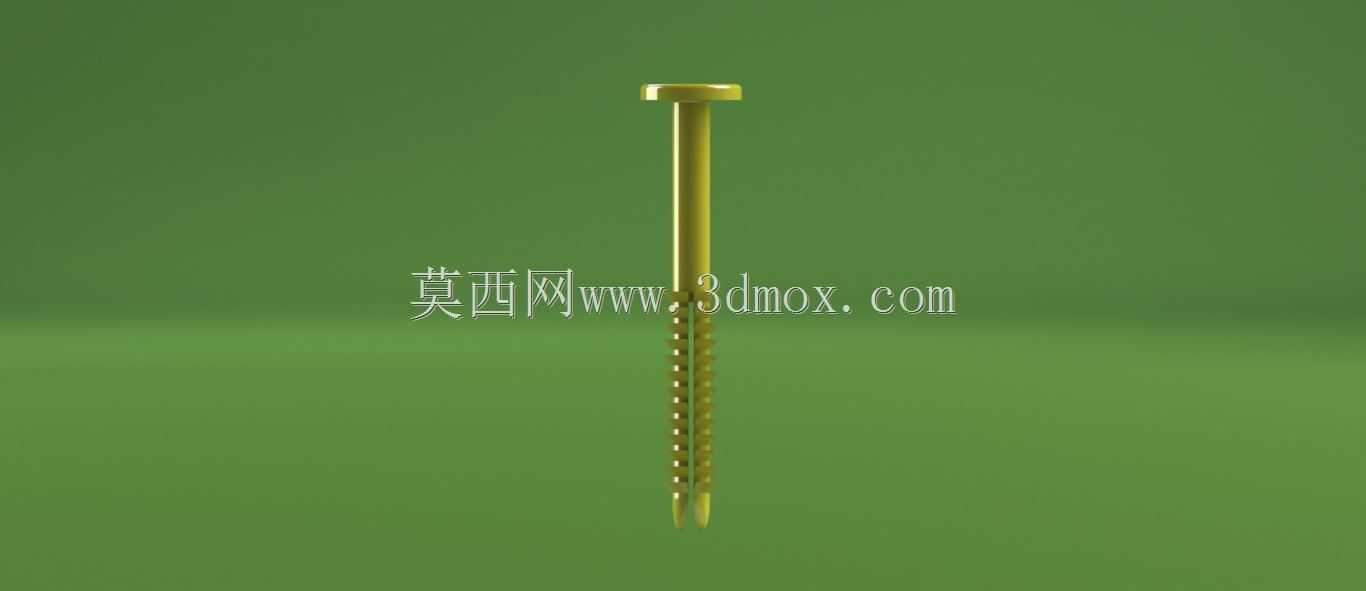

　　在辊道输送、辊筒装配以及各类需要对辊体端部进行封堵、定位的工业场景中，辊塞是承担辊体端部密封、轴端定位、安装基准作用的核心小尺寸构件，常规过盈配合式辊塞在长期受振动、交变载荷的工况下，容易出现松脱、移位，甚至从辊体端部脱出的问题，尤其在输送线频繁启停、辊体承受偏载的场景下，传统辊塞的抓附力不足会直接导致辊体窜动、输送精度下降，严重时还会引发卡料、设备停机等故障。这款三英寸规格的辊塞采用自攻螺钉式的集成结构设计，核心思路是通过自带的自攻螺纹结构，在安装时直接在辊体端部的预制孔内攻出匹配螺纹，无需额外预埋螺母或者加工内螺纹，大幅降低辊体端部的加工工序要求，同时螺纹啮合的连接形式相比传统过盈压装，能提供更均匀、更持久的轴向抓附力，

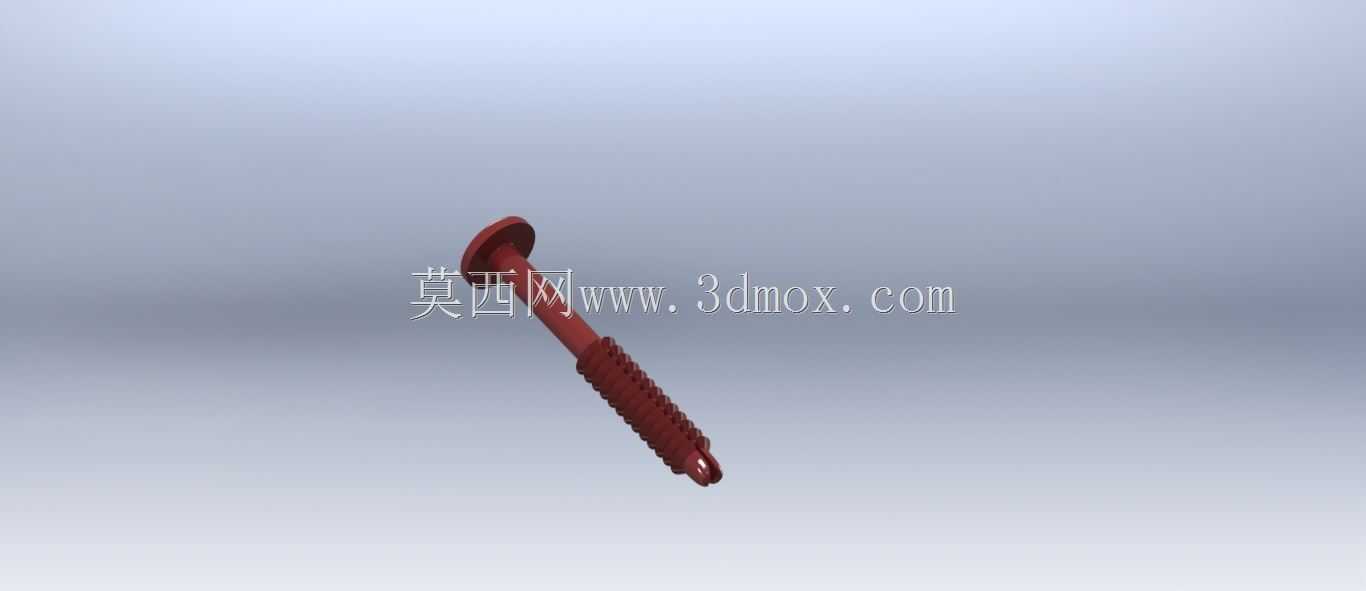

　　即便在长期受径向振动、轴向窜动力的工况下，也能保持稳定的连接状态，不会因为温度变化、材料蠕变出现松脱。从结构细节来看，该辊塞整体分为头部定位段、光杆导向段以及自攻螺纹段三个功能区域，头部采用带法兰边的圆盘结构，法兰边的外径与三英寸辊体的端部外径匹配，安装到位后法兰端面完全贴合辊体端面，既可以起到轴向定位的作用，避免辊塞过度旋入辊体内部，也能对辊体端部的切口、毛刺形成遮盖，提升端部的平整度，防止输送过程中剐蹭物料或者操作人员。光杆导向段的直径略小于辊体端部的预制安装孔直径，在安装初期可以起到导向对中的作用，保证自攻螺纹段旋入时与辊体轴线保持同轴，避免出现偏斜导致的螺纹乱牙、安装不到位问题，光杆段的长度经过匹配设计，

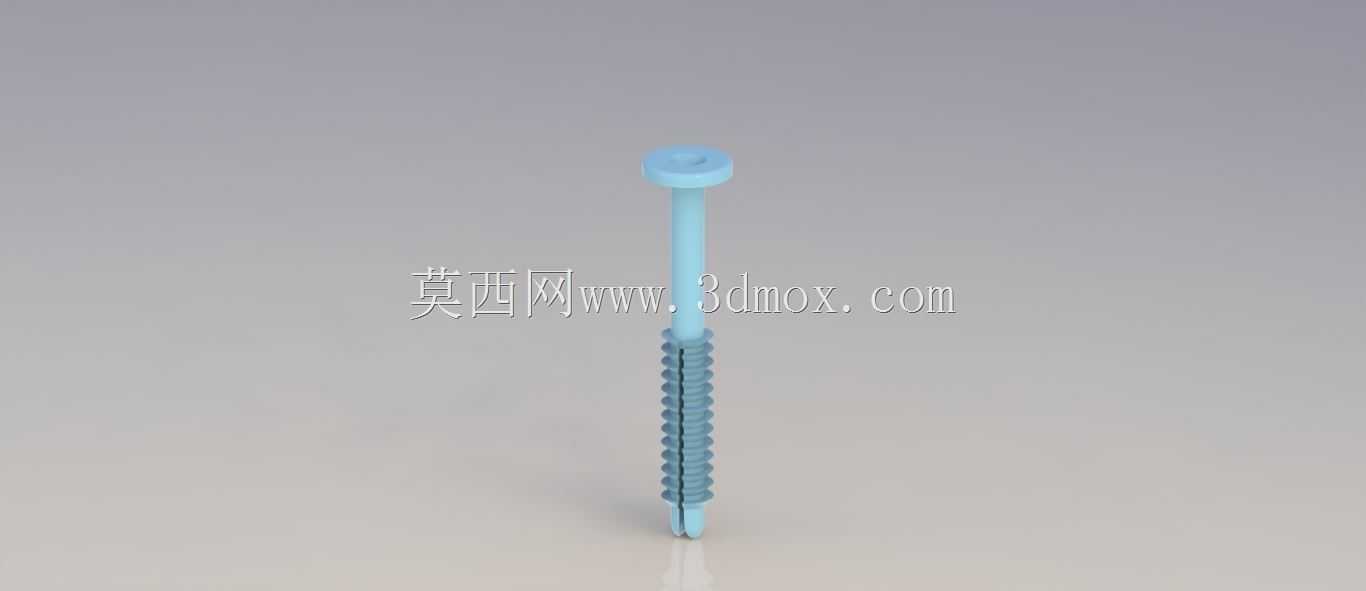

　　刚好对应辊体端部壁厚的安装导向距离，当螺纹段开始接触预制孔边缘时，头部法兰与辊体端面的距离刚好处于手动或者工具旋拧的最佳操作行程。自攻螺纹段采用大螺距的三角牙型设计，牙型角经过优化，在旋入过程中可以顺畅地在辊体常用的金属、工程塑料材质上挤压成型内螺纹，不需要额外的攻丝工序，螺纹段的末端开有一字型的开槽，既可以减少螺纹末端的应力集中，也能在旋入时容纳少量的切屑，避免切屑卡在螺纹啮合面之间导致安装阻力过大、连接强度下降。从安装边界来看，该辊塞适配标准三英寸直径的辊体，安装时仅需要在辊体端面加工出对应直径的预制光孔即可，不需要额外加工内螺纹、卡槽等结构，对预制孔的公差要求相对宽松，适合批量辊体的快速装配作业，不管是新辊体的生产组装，

　　还是旧辊体的维护更换，都可以直接使用普通的螺丝刀或者内六角工具完成安装，不需要专用的压装设备，大幅提升现场装配和维护的效率。在实际工况适配性上，这种自攻式的辊塞结构相比传统压入式辊塞，抗轴向拔出力提升数倍，尤其适合在高速辊道、重载输送线、振动输送设备这类对辊塞连接可靠性要求高的场景使用，同时集成化的结构不需要额外的紧固件配合，单个零件即可完成端部封堵和定位的功能，减少了装配时的零件管理成本，也避免了多个零件配合带来的累积误差。设计过程中针对不同材质辊体的适配性也做了结构优化，螺纹段的牙高、螺距参数经过反复验证，既可以在薄壁钢管辊体上形成足够的螺纹啮合长度，不会因为管壁过薄导致螺纹滑牙，也可以在PVC、尼龙等非金属材质辊体上使用，不会因为旋入力过大导致辊体端部开裂，头部的法兰厚度也经过强度校核，在使用工具旋拧时不会出现头部变形、断裂的问题，光杆段与预制孔的间隙控制在合理范围，既保证导向顺畅，也不会因为间隙过大导致辊塞安装后出现径向晃动，保证辊体转动时的动平衡稳定性。
