欧标旅行转换插头适配器结构设计

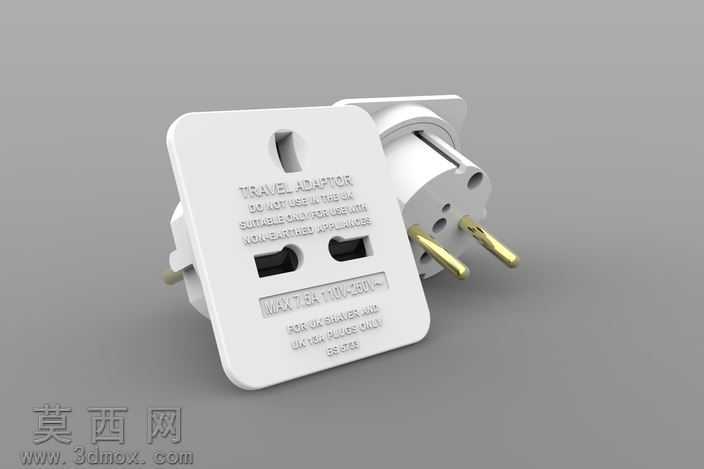

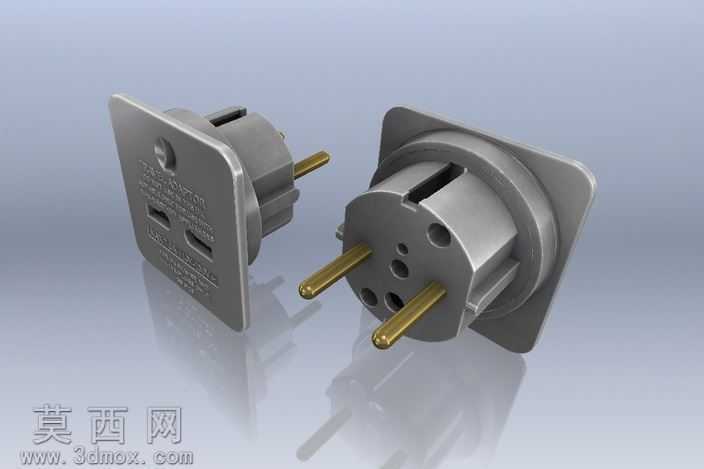

本作品为欧洲旅行用插头适配器的完整三维建模成果，建模过程严格遵循实物测绘尺寸与电气安全规范，完整还原了适配器的外部壳体与内部全部结构组件。建模阶段首先依据欧标插头的插脚间距、插销尺寸标准，以及国标万用插孔的兼容尺寸要求，搭建整体装配基准骨架，确保插合后的电气间隙、爬电距离符合低压电器安全要求。外部壳体采用圆角过渡的方正造型设计，建模时通过曲面拉伸、倒角切除等命令完成壳体的分型面构建，壳体表面的参数标识区域采用浮雕式草图包覆命令实现，清晰标注额定电压、电流、适用场景等参数信息，还原实物表面的印刷细节。插脚部分采用黄铜材质的导电结构建模，分别构建两个圆柱型欧标插销与接地接触弹片，插销根部设计限位凸台结构，确保插脚与壳体装配后无松动、转动风险；内部导电铜片采用多工位折弯结构建模，分别对应不同国家标准插头的接触点位，实现多规格插头的兼容转接，铜片与插脚的连接部位设计铆接固定结构，还原真实产品的装配工艺。材质渲染阶段，外壳部分设置为哑光阻燃PC塑料材质，调整漫反射粗糙度参数还原工程塑料的细腻磨砂质感，边缘处添加轻微的高光反射效果体现壳体的注塑成型精度；金属插脚与内部铜片设置为抛光黄铜材质，添加轻微的金属氧化做旧效果避免渲染质感过于失真，插孔内部的绝缘挡片设置为黑色阻燃尼龙材质，与白色外壳形成清晰的视觉区分。整体装配过程严格按照真实产品的装配顺序完成，所有零部件之间添加正确的配合约束，壳体上下盖的卡扣结构、插脚与壳体的过盈配合结构、内部铜片的定位卡槽结构均完整还原，可直接用于装配干涉检查、结构优化验证，也可用于产品宣传渲染图制作、3D打印手板验证等场景，建模过程中对所有易产生应力集中的棱角位置均做了圆角优化处理，符合注塑成型的工艺要求，避免生产过程中出现缺胶、应力开裂等问题。
