单极双路明装式墙壁电灯开关结构

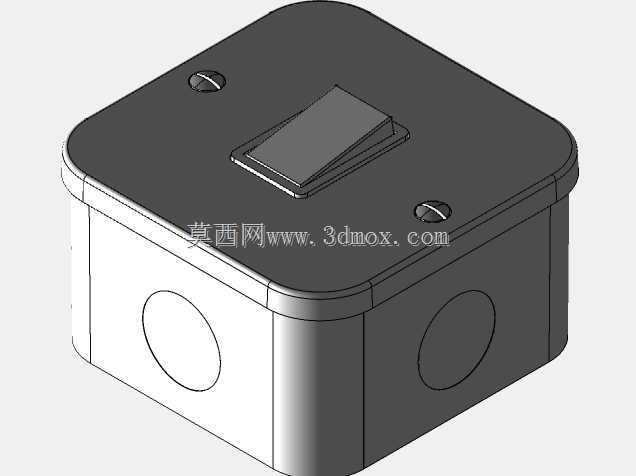

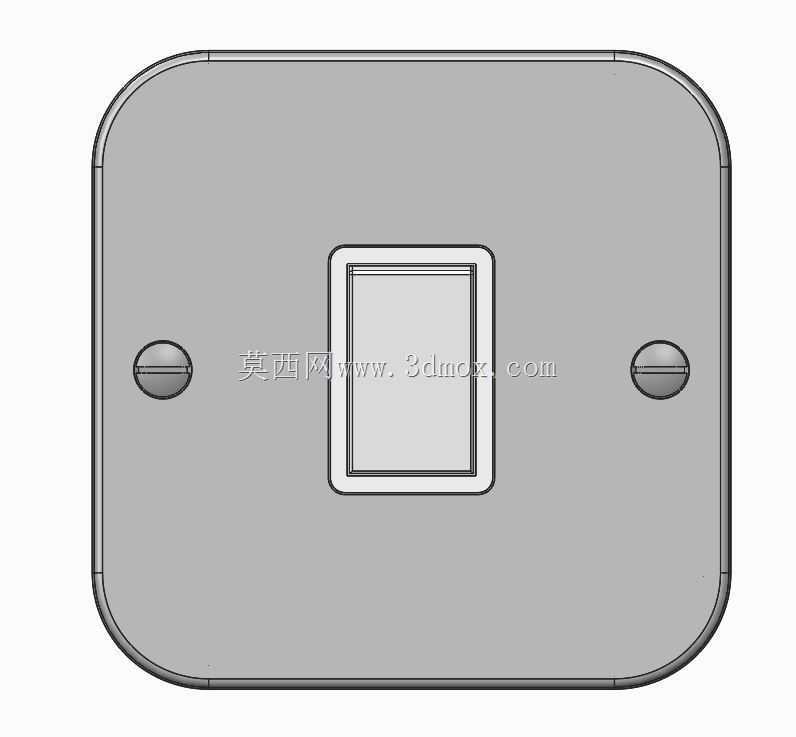

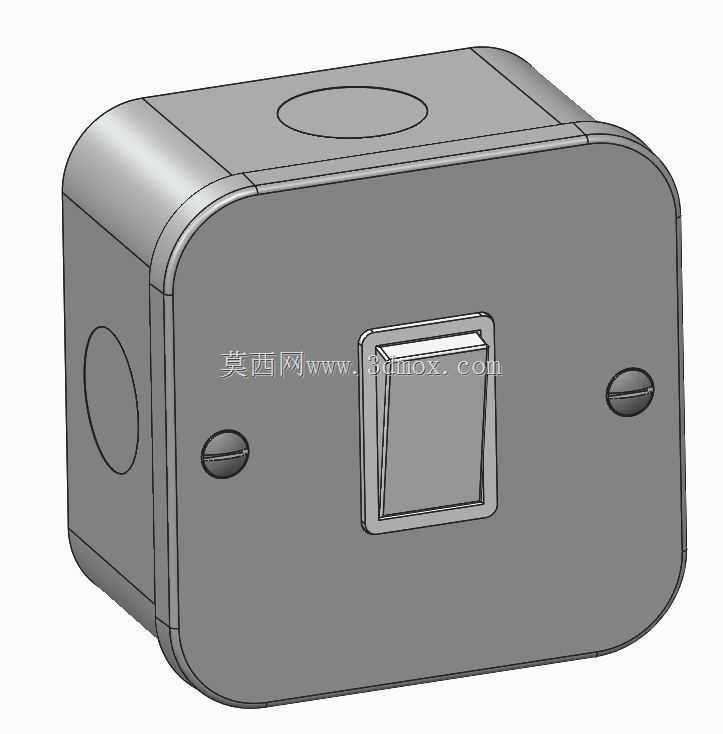

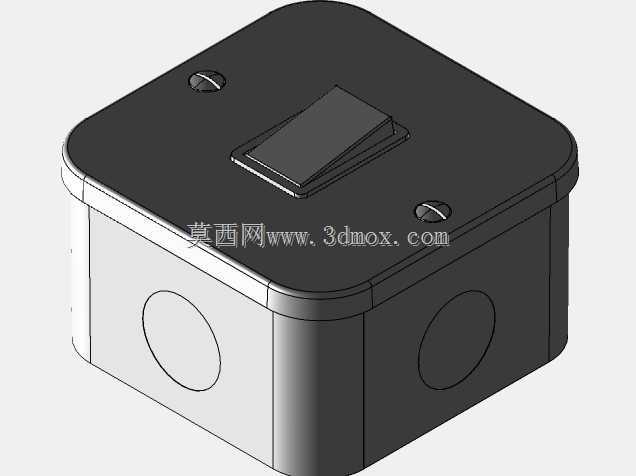

　　这款单极双路开关主要面向民用建筑室内照明回路的通断控制场景，常见于住宅、小型办公场所、临街商铺的墙面明装布线场景，适配无需预埋暗盒的明装走线施工需求，可同时控制两路独立照明负载，也可作为单灯双控回路的配套端件使用，日常操作频次高，对结构可靠性、操作手感一致性有明确要求。从结构设计逻辑来看，外壳采用圆角过渡的长方体造型，所有外露棱边均做R角处理，既避免安装施工过程中棱边划伤操作人员，也能减少日常使用中磕碰造成的外壳开裂风险，壳体侧面预留的圆形敲落孔为进出线位，可根据现场布线方向选择不同方位的敲落孔穿线，适配顶部、侧部等不同走向的明装线管接入，无需额外裁切壳体调整走线位置。壳体正面的两个对称沉头安装孔位，匹配常规明装开关的安装孔距，

　　安装时可直接固定在墙面明装底盒或木质、塑料布线板上，安装边界预留足够的螺丝沉头深度，固定后螺丝头不突出壳体表面，不会影响外盖的装配平整度。按键部分采用跷板式结构设计，按键与壳体之间预留均匀的活动间隙，按压行程控制在合理区间，操作时无明显卡滞感，按键周边的凸起边框既可以避免日常清洁时污水顺着缝隙渗入壳体内部，也能在按键受力不均时提供导向，防止长期偏压操作导致的按键歪斜、卡滞问题。壳体内部预留的接线端子空间，可容纳常规1.5-2.5平方毫米的铜芯照明线接入，接线位的压线结构采用螺丝压紧式设计，无需专用工具即可完成接线操作，适配普通电工的常规施工流程。从安装适配性来看，整体外形尺寸紧凑，突出墙面的厚度控制在较低水平，不会过多占用墙面空间，

　　壳体材质选用具备一定阻燃性能的硬质绝缘材料，满足低压电器的绝缘防护要求，可在常规室内温湿度环境下长期稳定工作，避免因积尘、凝露导致的绝缘性能下降问题。结构建模过程中充分考虑了各部件的装配公差，壳体上下盖的卡扣配合位预留合理的装配间隙，组装时无需额外紧固件即可完成扣合，后期维护拆卸也较为便捷，按键与内部跷板机构的配合位做了导向限位，反复操作过程中不会出现移位脱落的问题，能够满足日常使用上万次的操作寿命要求。
