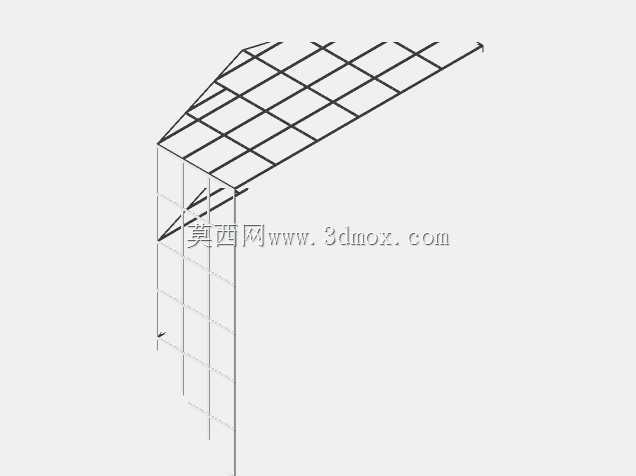

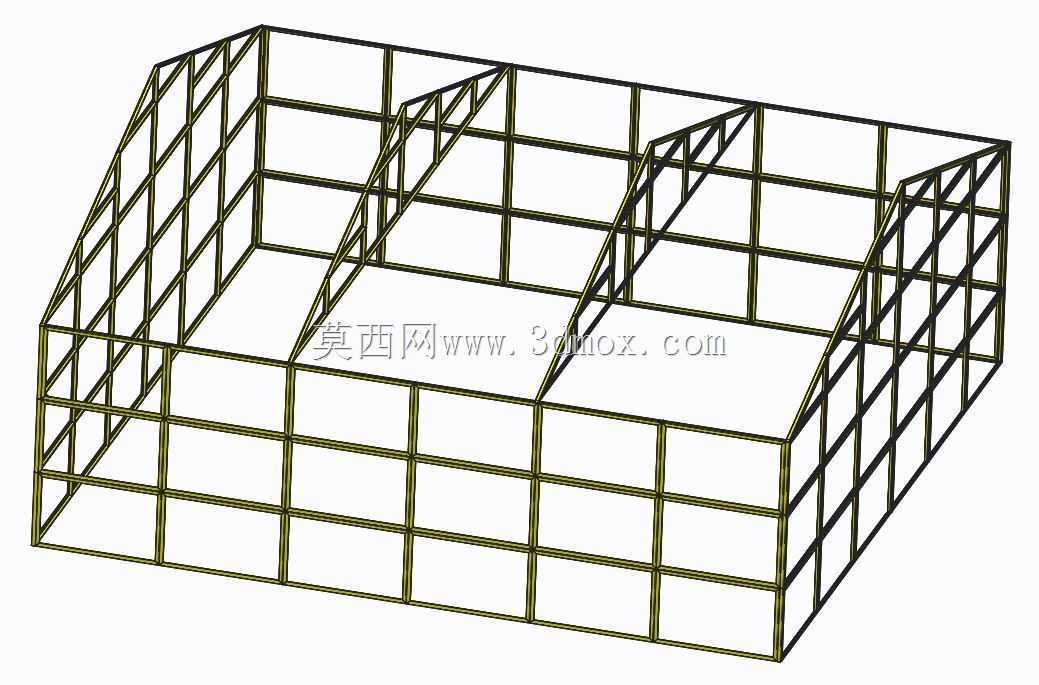

标准嵌板组装式棚架焊接结构件

　　这类采用标准嵌板拼接的焊接棚架，多应用于厂区临时物料存放区、户外设备防护遮罩、工地临时作业遮蔽棚等场景，核心作用是为内部存放的物料、作业人员或者外置设备提供遮阳挡雨的上部围护支撑，同时依托规整的框架结构可直接适配标准化的彩钢瓦、阳光板等嵌板围护材料，无需现场二次裁切龙骨，大幅缩短现场安装的作业周期。从结构设计逻辑来看，整体采用等截面矩形管材作为主受力杆件，所有杆件交接位置采用满焊连接，焊后做统一的防锈涂装处理，避免户外使用过程中焊缝位置优先锈蚀影响整体结构强度。框架的分格尺寸完全匹配市面通用的标准嵌板模数，横向与纵向的龙骨间距控制在嵌板的允许挠度范围内，避免嵌板安装后出现中部下挠、接缝漏雨的问题。斜向布置的杆件为棚顶的坡面支撑，

　　既承担屋面嵌板传递下来的竖向荷载，也通过三角稳定结构强化整体框架的抗侧移能力，应对户外大风工况下的水平风荷载，避免棚架出现整体失稳变形。安装边界方面，该棚架底部预留了与地面预埋件或者膨胀螺栓连接的固定端，底部杆件的开孔位置统一对齐常规混凝土地面的预埋间距，现场安装时只需将框架吊装就位后拧紧紧固件即可完成主体固定，后续直接将标准嵌板卡入框架预留的卡槽内完成密封，无需额外的辅助龙骨。设计过程中优先考虑了杆件的通用性，所有横向、纵向杆件的长度统一归为两种标准规格，下料时可批量切割减少材料损耗，焊接工位也可采用标准化工装定位，避免组焊时出现尺寸偏差导致后续嵌板无法安装。整体结构没有多余的装饰性构件，所有杆件均参与受力，在满足围护支撑强度要求的前提下尽可能控制整体自重，降低运输与吊装的成本，同时规整的外形也方便多个棚架单元横向拼接，拓展更大的遮蔽覆盖面积，适配不同尺寸的场地使用需求。
