车间双层置物焊接工作台结构设计

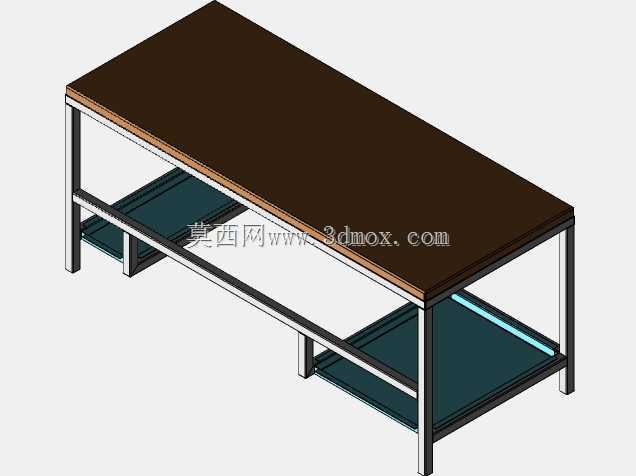

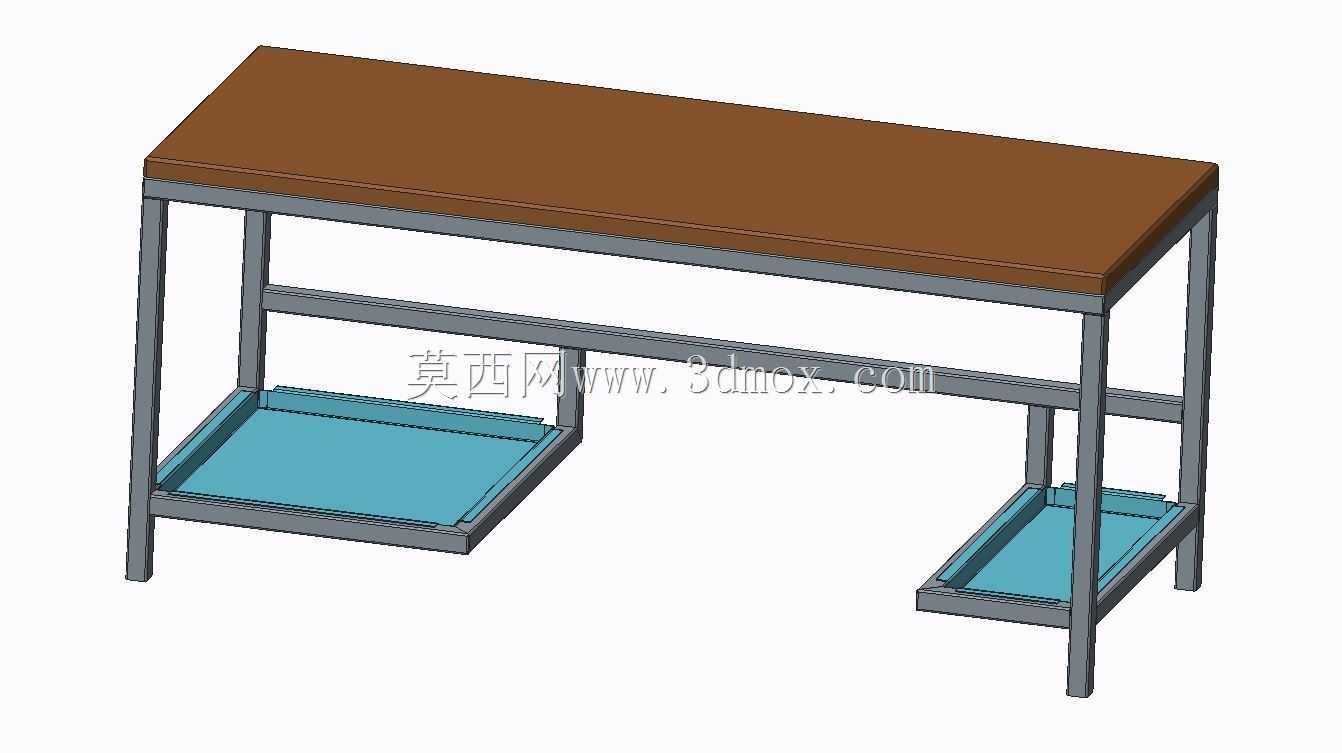

　　这款焊接结构工作台主要面向生产车间的工位作业场景设计，整体采用方管型材焊接成型的框架作为主体承载结构，区别于螺栓拼接的工作台，焊接框架的整体刚性更强，在承受反复冲击载荷、工位上的敲击装配作业时不会出现连接位松动的问题，适配钳工装配、工件检具摆放、轻型零件加工作业的使用需求。台面采用整面铺设的耐磨板材作为作业面，边缘做全包覆处理，避免型材边缘的锐角划伤操作人员或者工件表面，台面的平面度控制在普通工位作业的允许公差范围内，不需要额外做精密刮研处理，兼顾制造成本与使用需求。框架下部设置了两个独立的低位置物托盘，分别布置在框架的左右两侧区域，中间预留出操作人员腿部的活动空间，不会出现作业时磕碰腿部的问题，

　　低位托盘可以用来放置作业过程中常用的工具、待加工的小型工件或者加工产生的边角废料，避免所有物料都堆放在台面上挤占作业空间，同时低位布置的托盘也能降低整体结构的重心，提升工作台放置的稳定性。设计过程中充分考虑了焊接工艺的实现难度，所有框架连接位都采用连续角焊缝，没有设置复杂的相贯线切割结构，普通车间的常规焊接设备就可以完成整体制作，不需要特殊的工装夹具来辅助拼接，型材下料完成后靠简单的定位靠山就可以完成组对焊接，适合车间自行制作或者批量生产。整体的外形尺寸按照单人作业的工位宽度设置，长度方向可以满足常规长度工件的摆放需求，高度符合站立作业的人机工程要求，不需要额外配置脚垫就可以适配大多数操作人员的作业高度，

　　底部的四个支脚直接采用型材端面接触地面，也可以根据实际使用需求加装可调脚杯来适配不平整的车间地面，安装时不需要做地面预埋固定，直接摆放在硬化地面上就可以满足承载要求，整体承载能力可以满足普通轻型装配作业的载荷需求，不会出现框架变形的问题。框架中部设置了横向的连接拉杆，用来提升左右侧框架的连接刚度，避免长期使用后出现框架外扩变形的问题，拉杆的位置避开了操作人员的腿部活动区域，不会对作业动作造成干涉。
