气动六缸径向动力装置结构设计

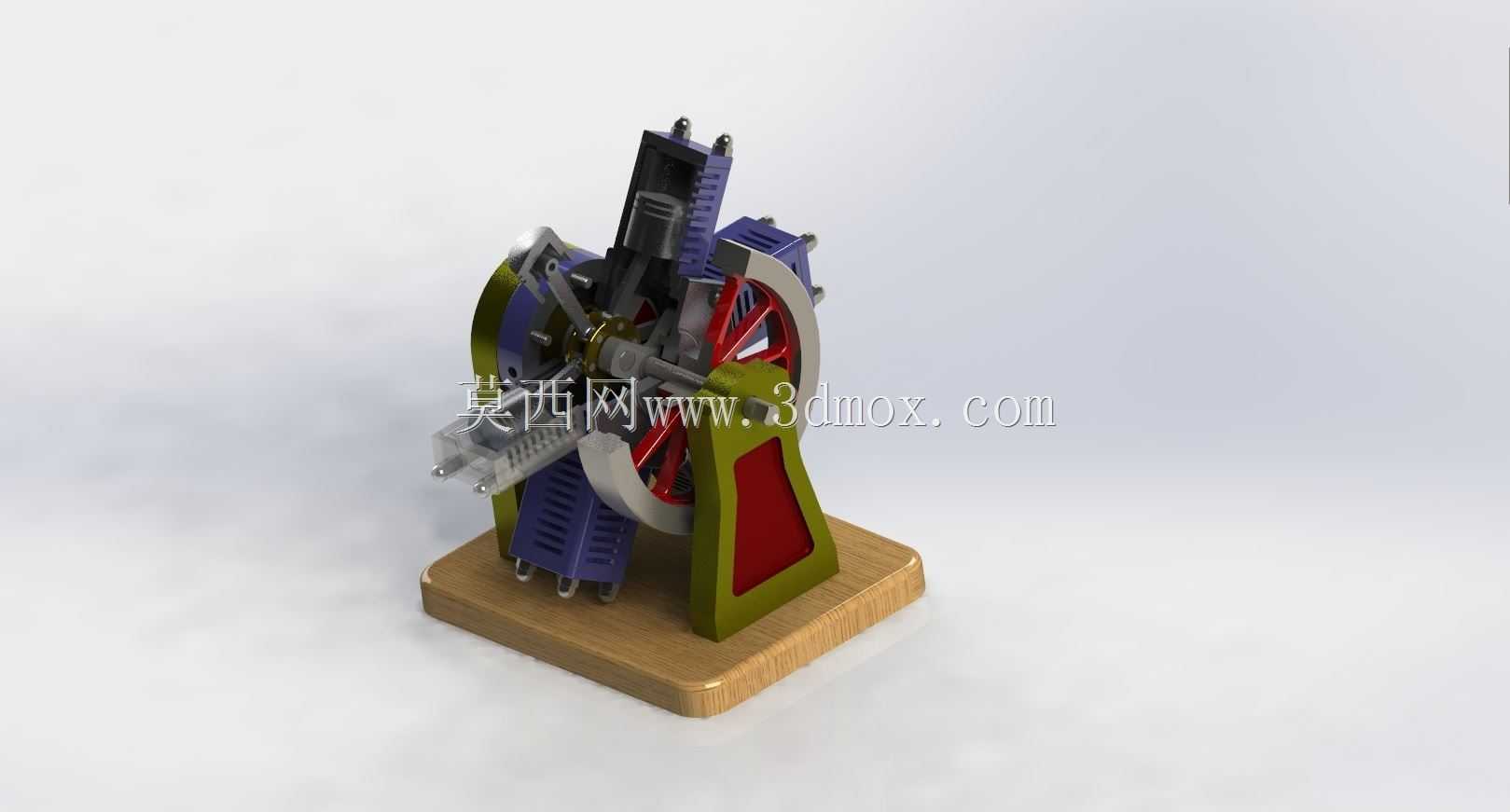

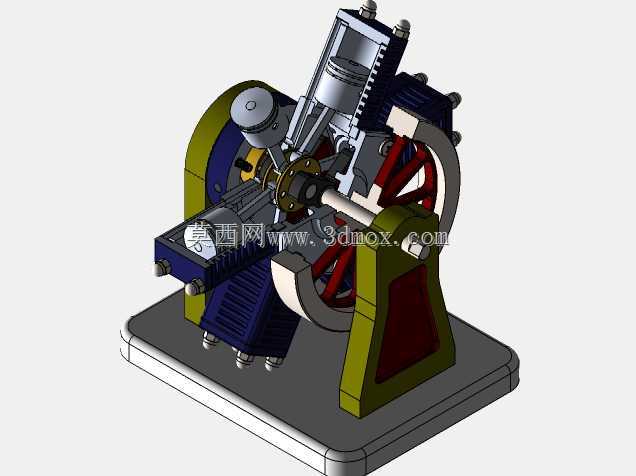

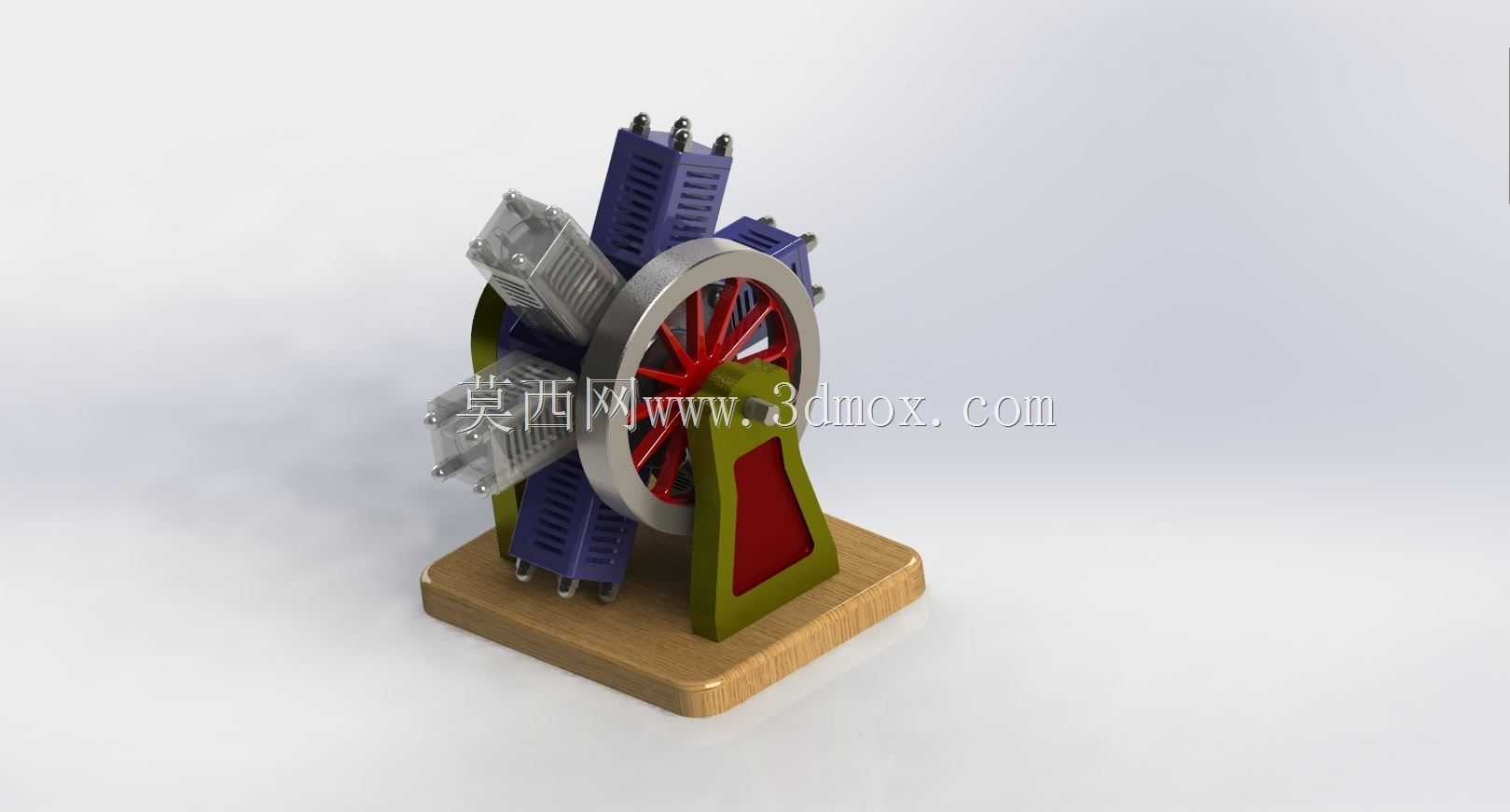

　　在早期航空动力领域，径向发动机曾凭借结构紧凑、单排输出扭矩大的优势成为轻型飞行器的主流动力配置，即便当下燃气轮机全面替代航空活塞动力，这类星型排布的动力结构依旧在小型气动演示装置、教学实训台、低压气动动力单元场景中保有应用价值。这款气动驱动的六缸径向动力装置，完全复刻了传统星型发动机的核心传动逻辑，六个气缸以中心曲轴为圆心呈等角度辐射排布，从端面观察呈现规整的星型轮廓，气缸轴线全部交汇于曲轴回转中心，这种排布方式能让所有活塞的做功推力直接作用于曲柄销，动力传递路径极短，传动损耗远低于直列多缸结构。

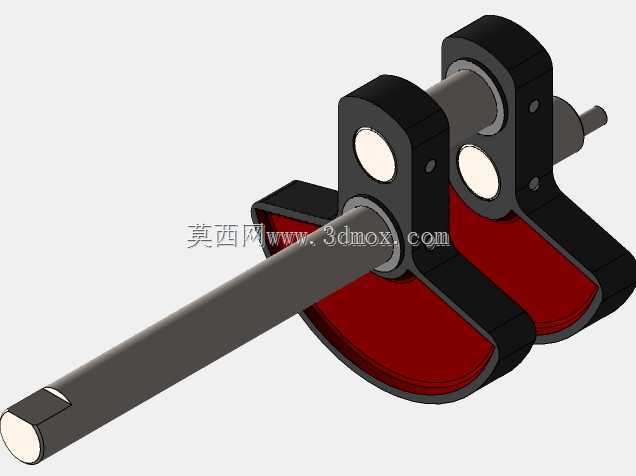

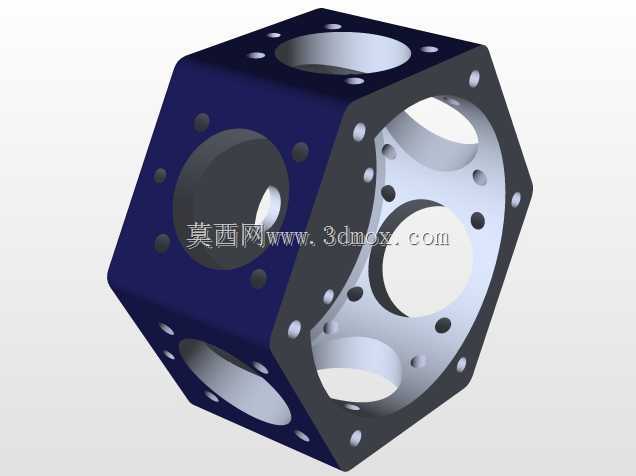

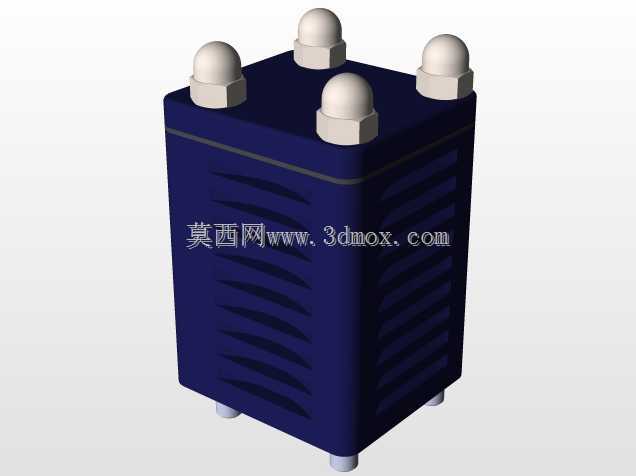

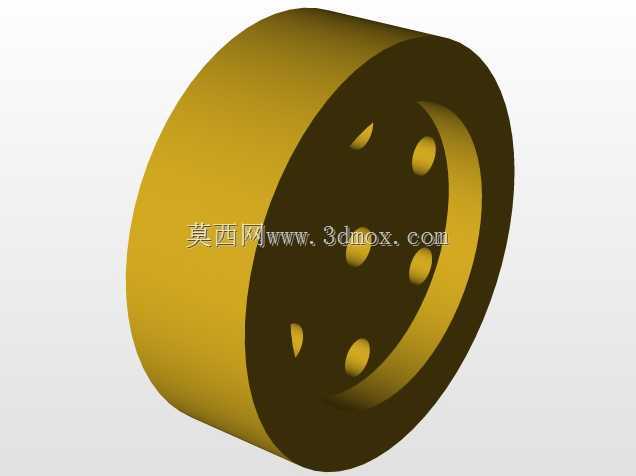

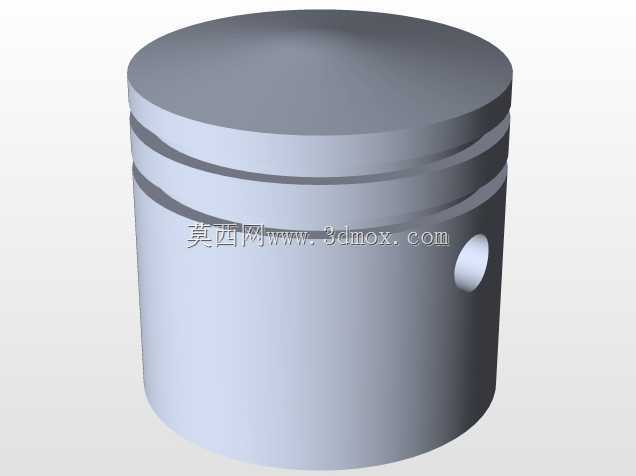

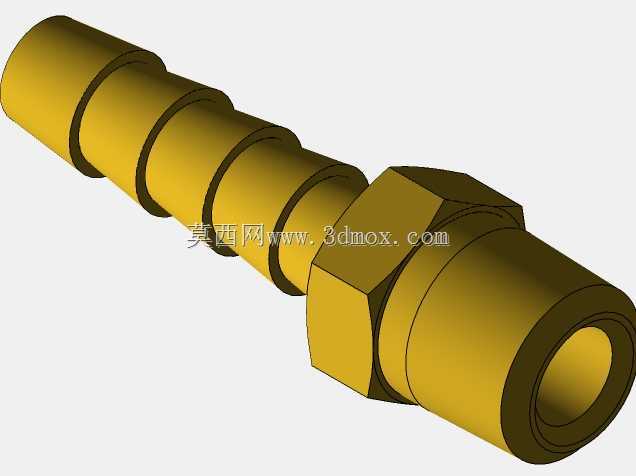

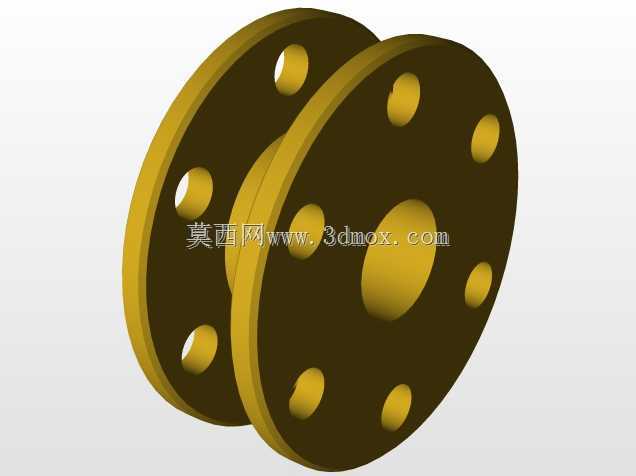

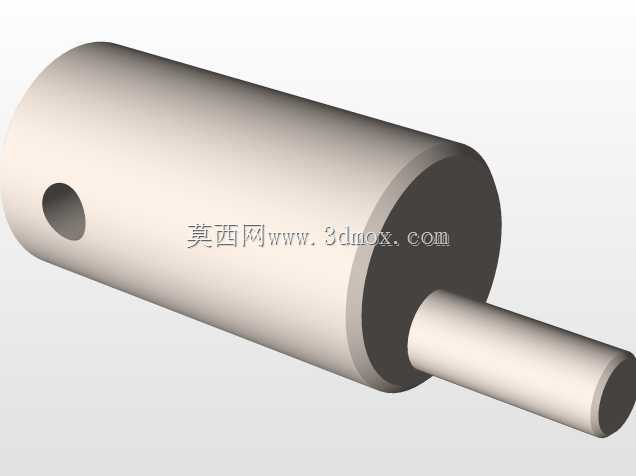

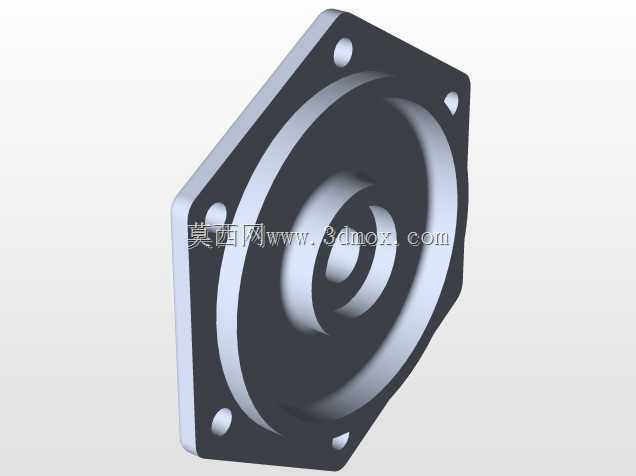

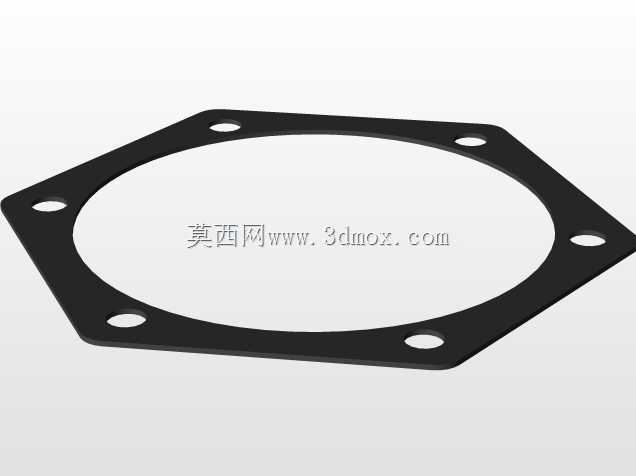

　　设计过程中充分利用了径向结构的对称特性，六个气缸组件、活塞连杆组件完全采用同参数设计，单组零件完成建模后通过环形阵列即可完成整周部件排布，大幅缩减了重复建模的工作量，同时对称结构也让整机运转时的往复惯性力能够在径向相互抵消，曲轴运转的动平衡表现更优，不需要额外加装大尺寸平衡块就能实现低振动运转。装置采用压缩空气作为动力源，通过外接加压软管向曲轴箱内输入恒定压力的压缩空气，压力介质依次推动各缸活塞做往复直线运动，再通过连杆将直线运动转化为曲轴的旋转运动，输出端的带轮结构可直接外接负载，能够作为小型气动演示台的动力输出单元，也可用于机械原理课程中曲柄连杆机构、星型动力结构的具象教学展示。

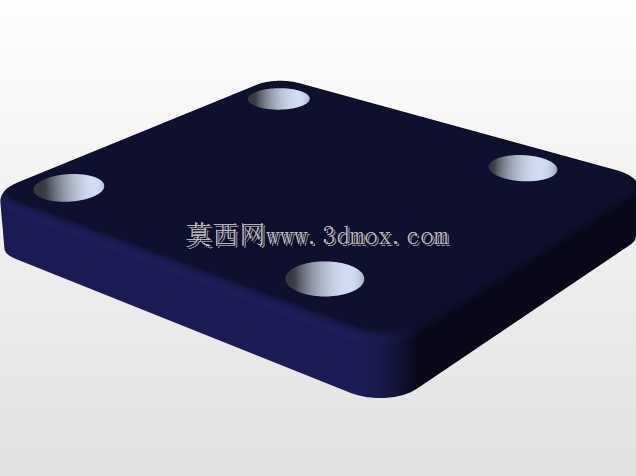

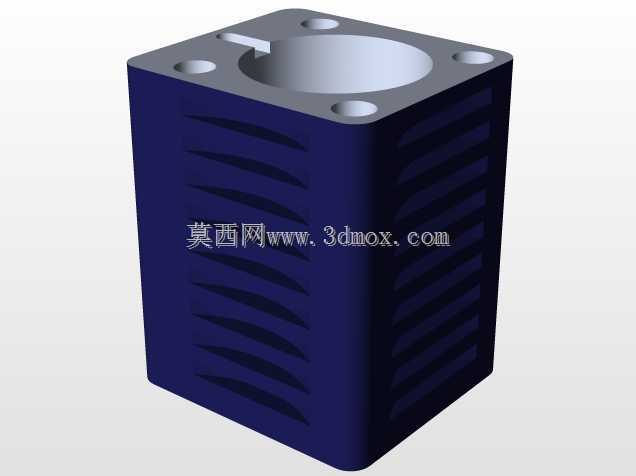

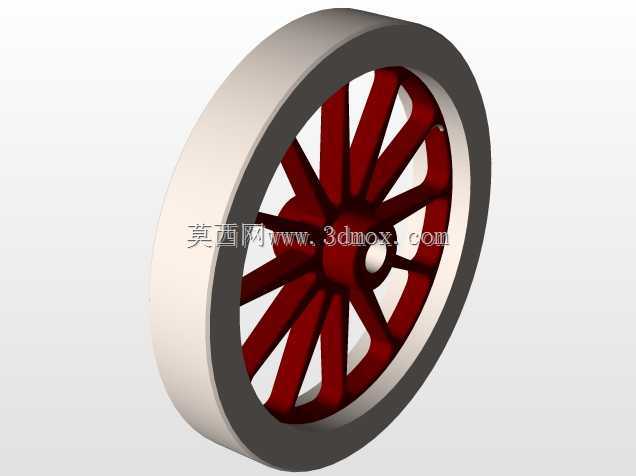

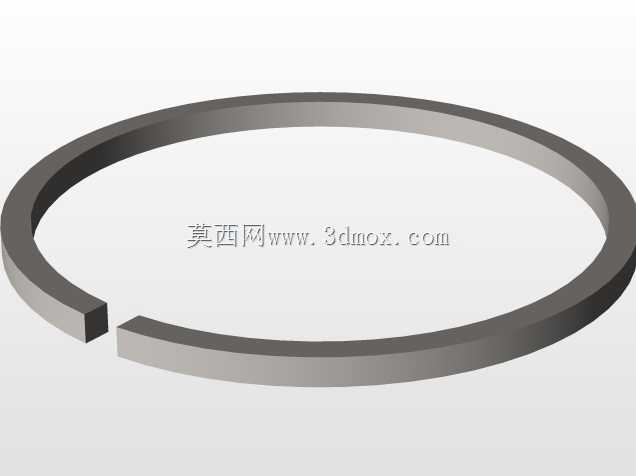

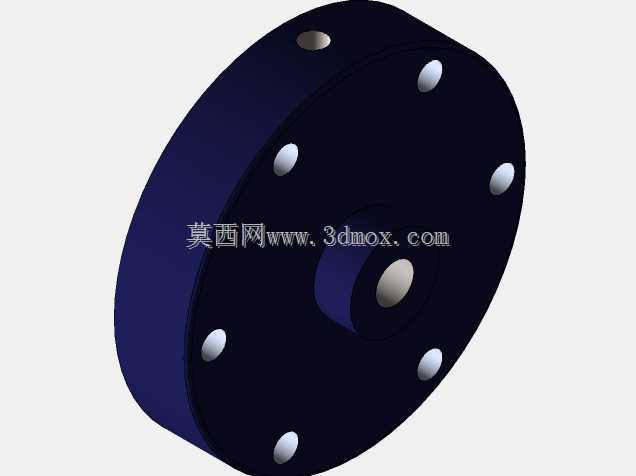

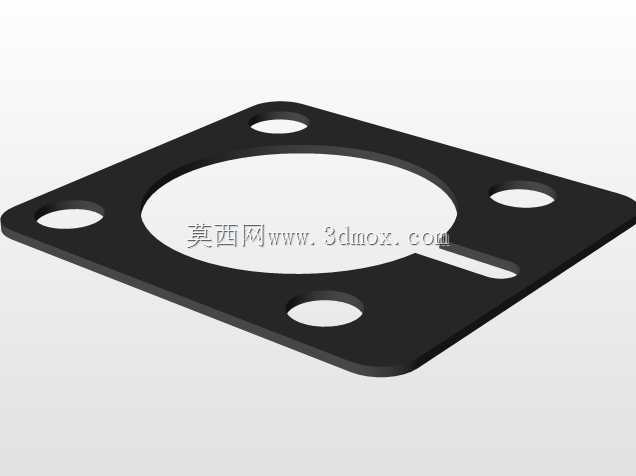

　　从安装边界来看，整机采用一体化方形底座作为支撑，底座预留了标准安装孔位，可直接固定在实训台架或水平安装面上，六个气缸沿径向向外延伸的最大轮廓尺寸控制合理，不会占用过多安装空间，侧向突出的气缸散热结构既还原了传统内燃机的散热鳍片造型，也能在长时间气动运转时辅助带走缸内摩擦产生的热量，前端的辐条式轮盘既是曲轴的输出连接部件，也可作为手动盘车的操作结构，方便调试时手动转动曲轴检查各缸连杆的运动干涉情况。整套结构的运动部件配合间隙经过合理设定，活塞与缸壁、连杆与曲柄销的配合公差符合常规气动动力装置的设计要求，运转时不会出现卡滞或漏气问题，能够稳定输出低转速大扭矩的旋转动力，适配小型气动负载的驱动需求。
