AVE工业铝型材105系列三维结构设计

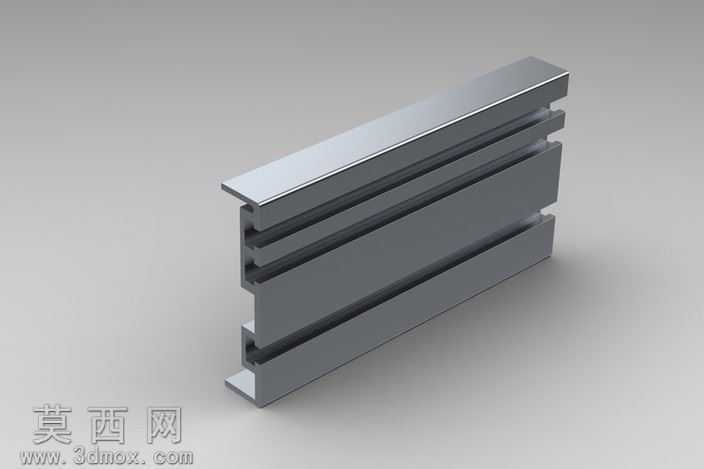

本作品为AVE系列105规格工业铝型材的三维参数化建模成果，建模过程依托主流三维机械设计软件完成，全程遵循工业铝型材的标准化设计规范，精准还原了该款型材的真实结构特征。建模初期先梳理型材的截面轮廓逻辑，以公制单位为基准绘制封闭的截面草图，严格把控每一处槽口的宽度、壁厚尺寸、安装基准面的平面度公差，确保截面轮廓与实际量产型材的截面参数完全匹配，避免后续拉伸生成实体时出现几何错误。完成截面草图后通过拉伸特征生成指定长度的型材基体，随后对型材表面的多条安装槽进行细节处理，逐一绘制槽内的卡位凸台、避让倒角结构，保证槽位的尺寸精度能够适配配套的工业铝型材紧固件、连接件，满足实际装配的公差要求。材质设置阶段选用6063-T5铝合金的材质参数，调整金属材质的漫反射、粗糙度、反射率数值，还原工业铝型材经阳极氧化处理后的银灰色哑光金属质感，渲染阶段采用柔和的工业产品布光方案，通过三点布光突出型材的棱边结构、槽位层次，避免金属表面出现过曝或死黑区域，清晰展现型材的结构细节。该款铝型材为中铝系列输送机机架专用型材，结构设计上采用多槽位对称布局，既保证了型材自身的结构强度与抗弯性能，又预留了充足的安装拓展空间，可灵活搭配角件、螺栓、端盖等配件完成机架的快速组装，无需额外焊接加工，适配自动化输送设备、工业工作台、设备防护围栏等多种工业场景的搭建需求。建模过程中对型材的所有棱边都添加了符合工业生产标准的微小倒角，既还原了真实型材的生产工艺特征，也避免了三维模型在后续装配、工程图导出时出现尖锐边的几何问题，模型的几何拓扑结构规整，无碎面、重叠面、非流形几何等错误，可直接用于后续的虚拟装配、干涉检查、工程图生成以及3D打印验证等工作，能够为输送设备机架的整体设计提供精准的基础构件模型支撑。
