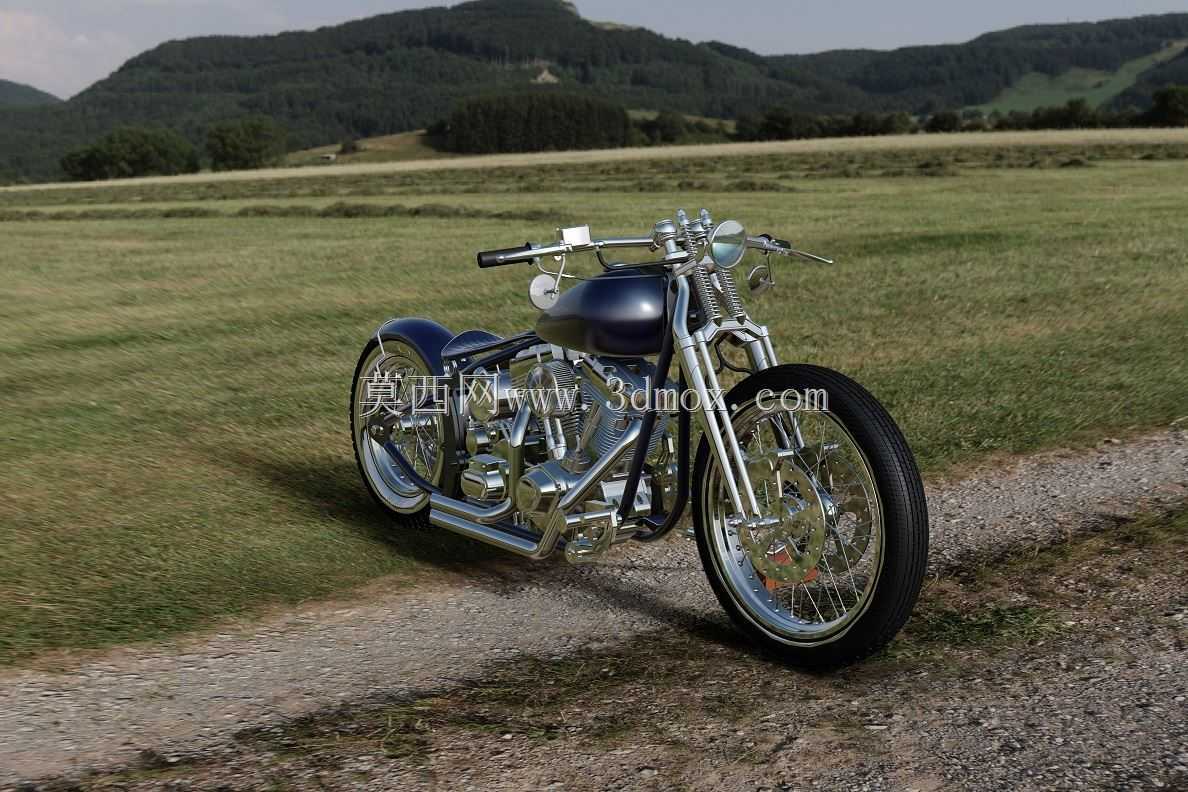

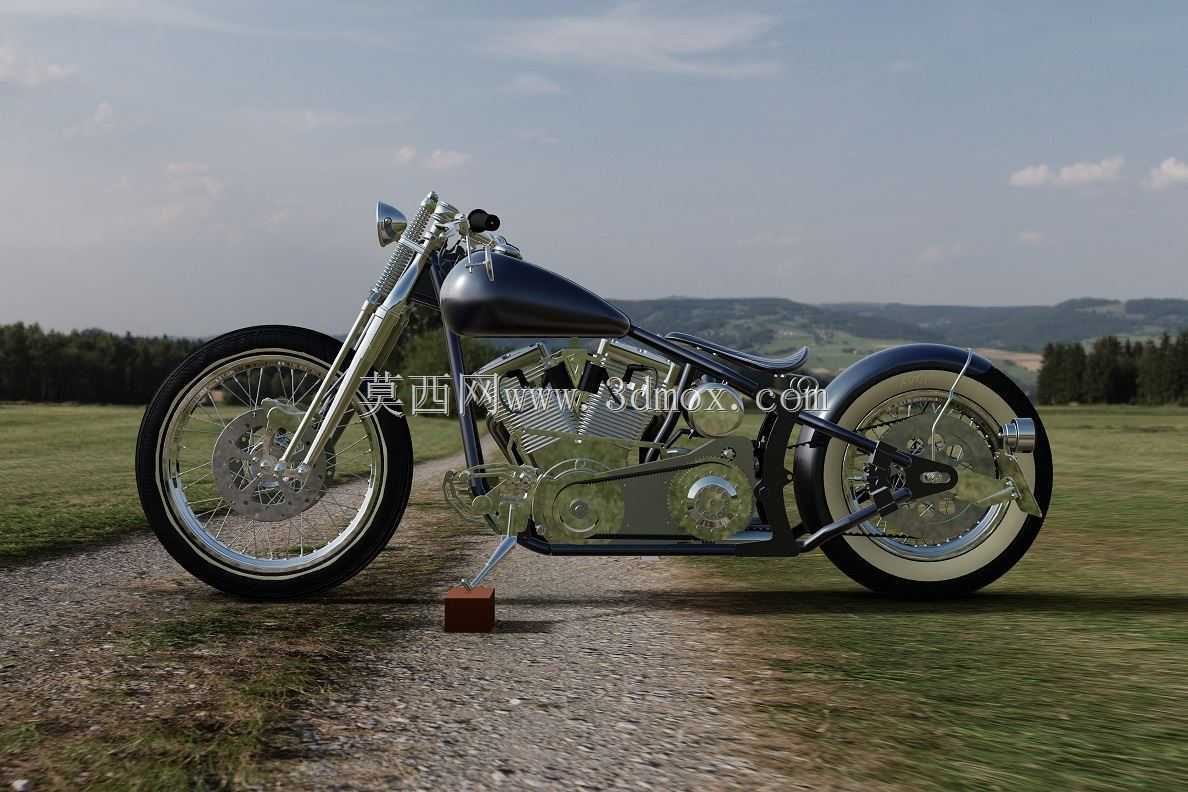

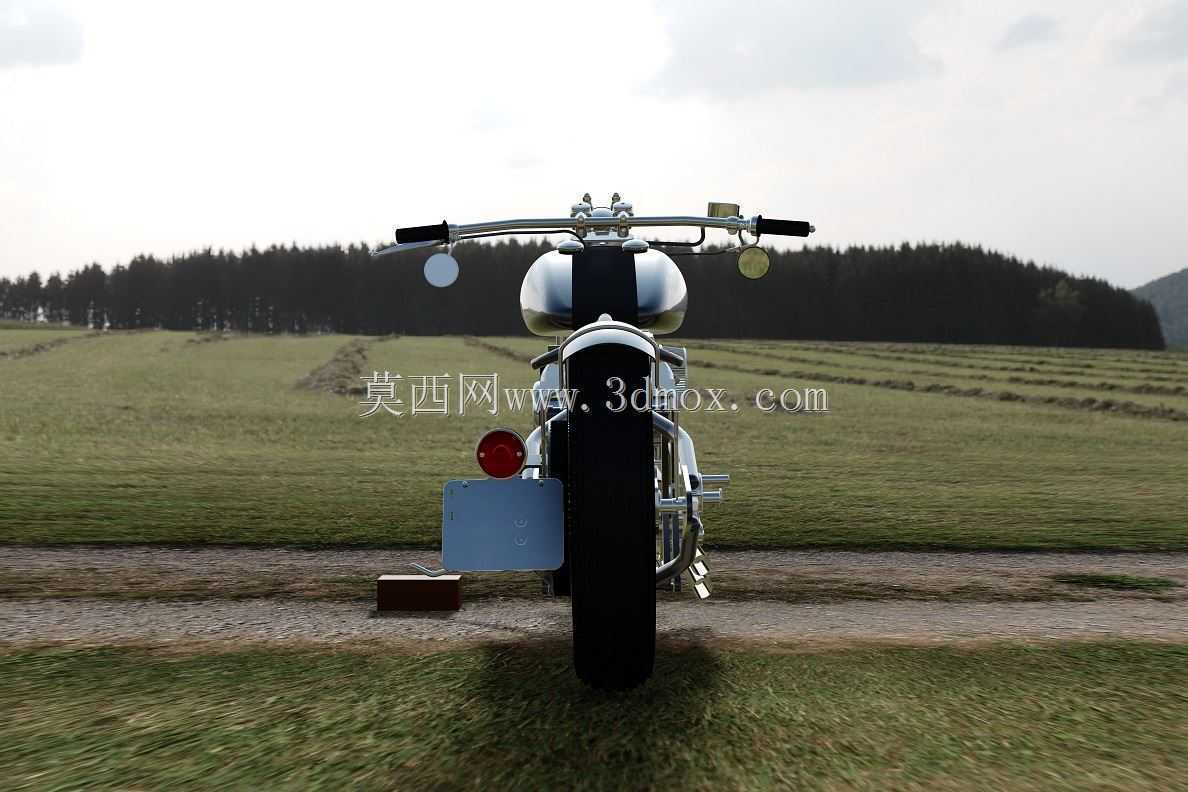

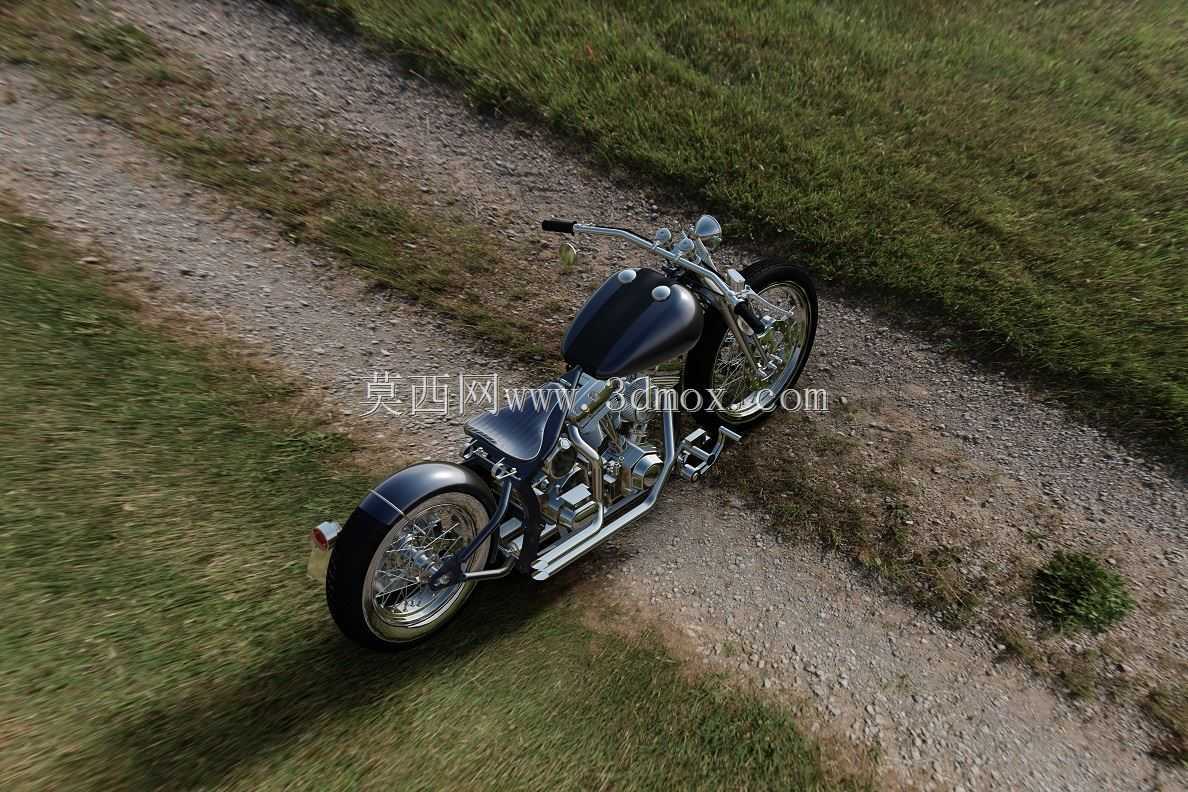

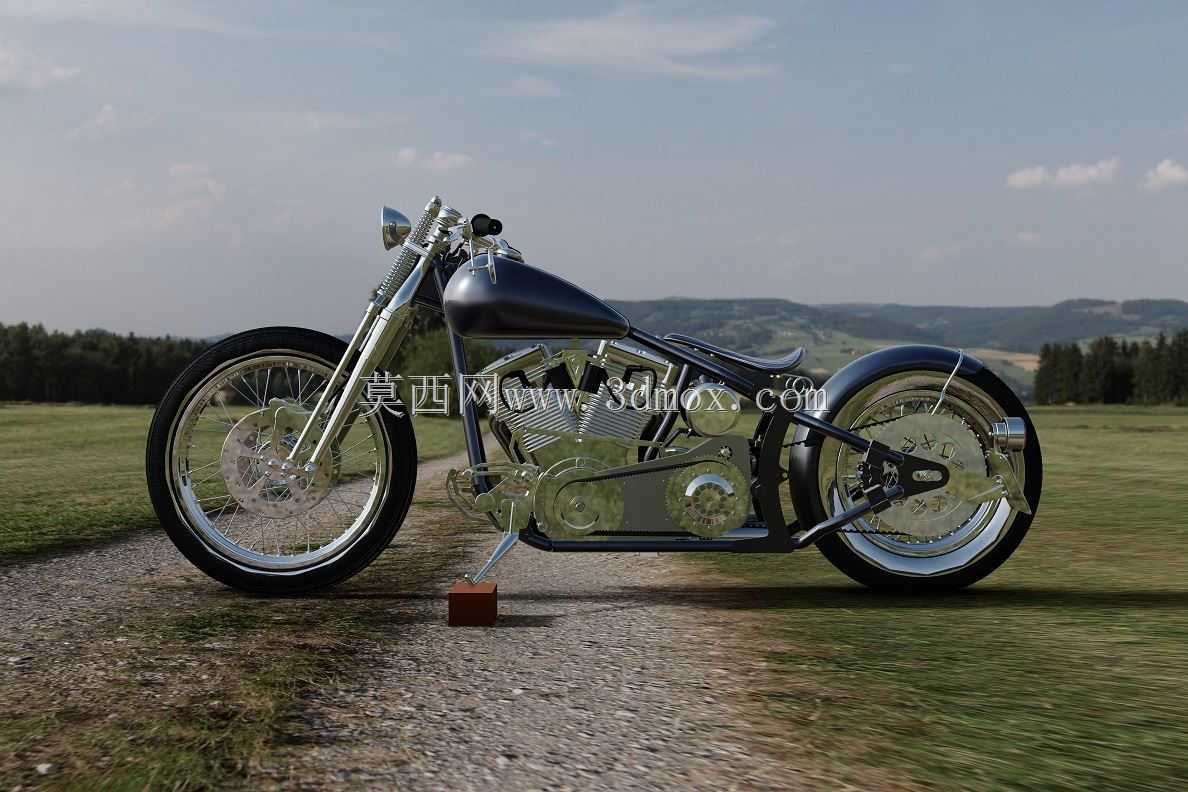

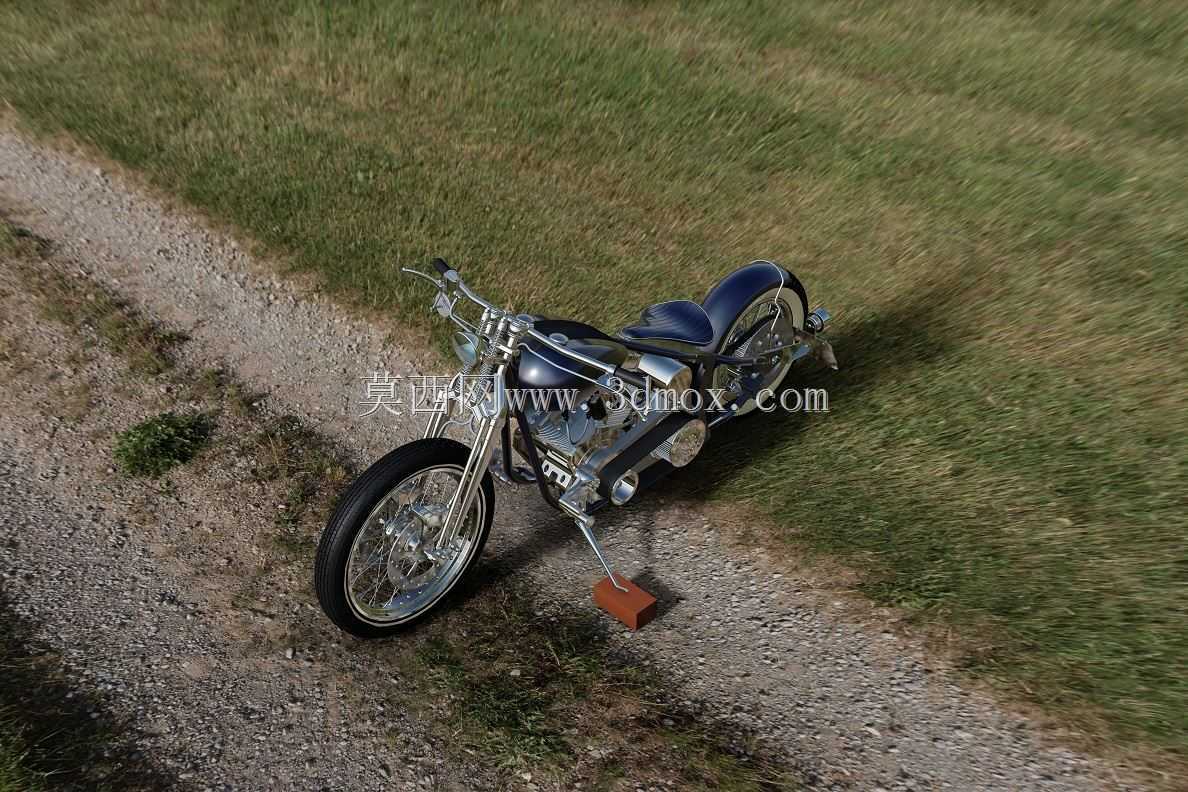

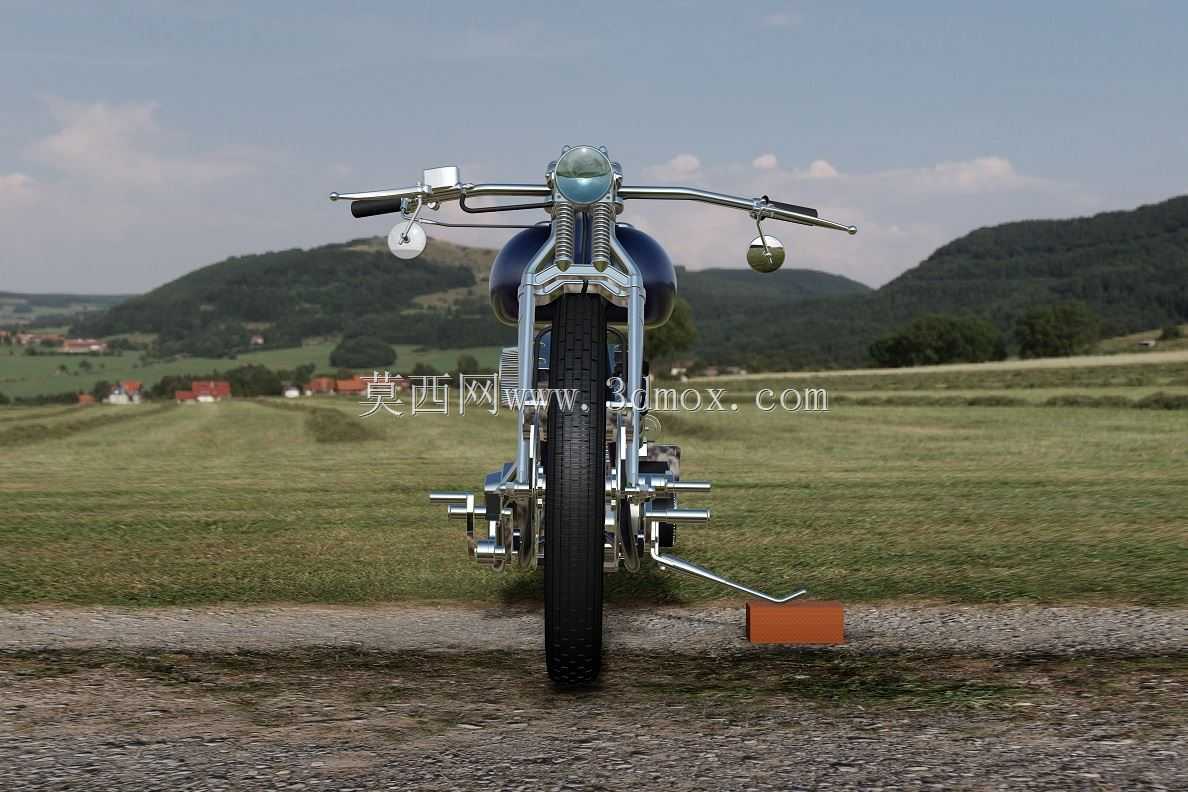

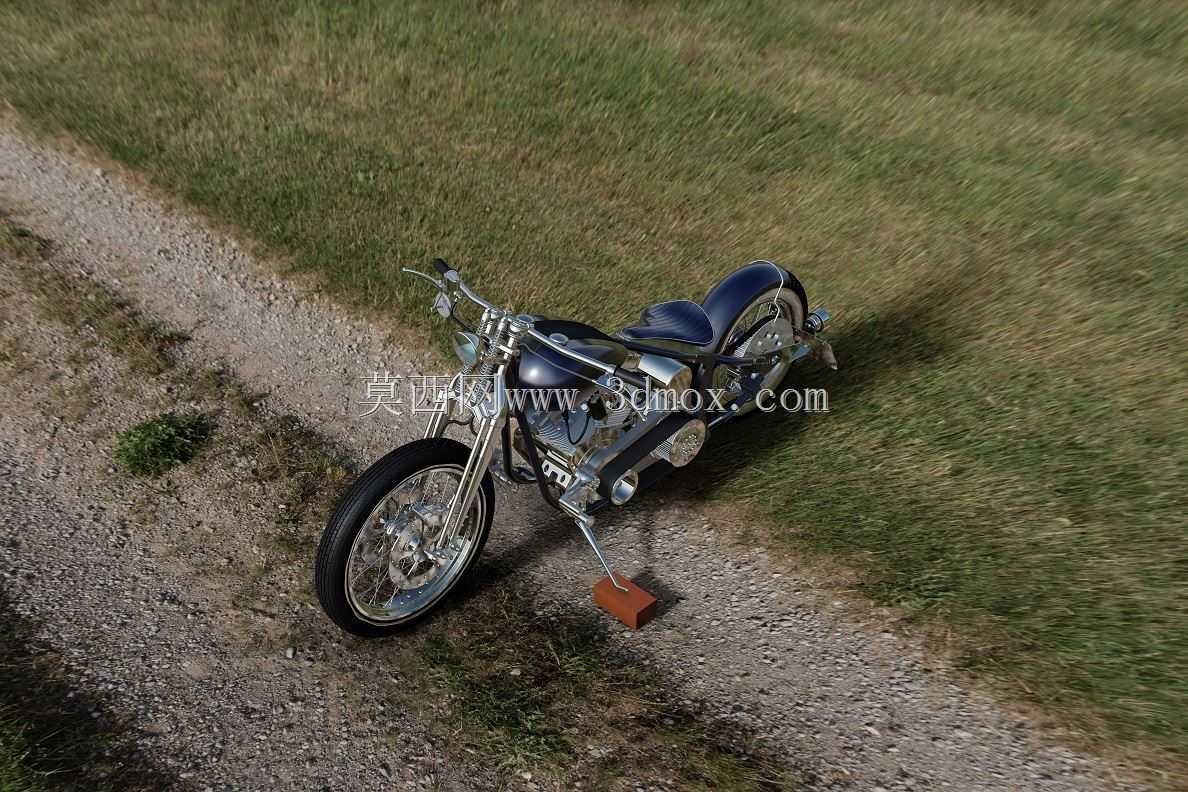

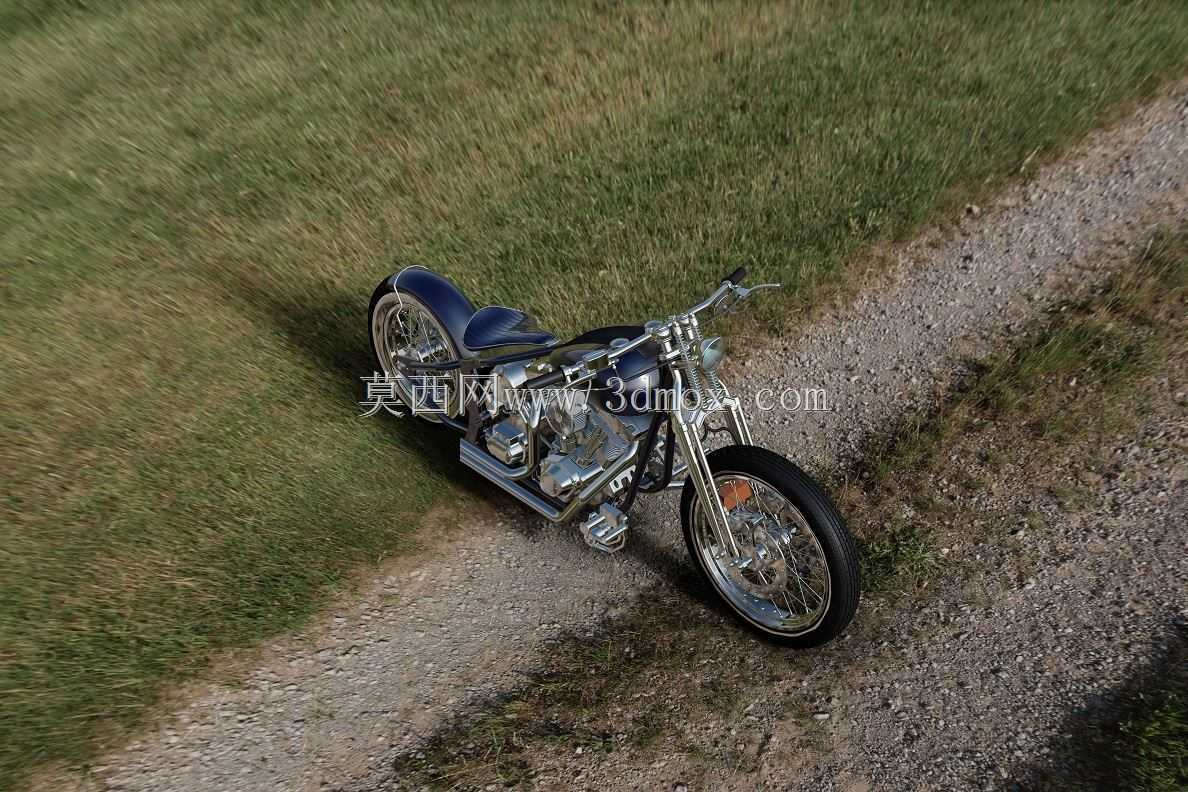

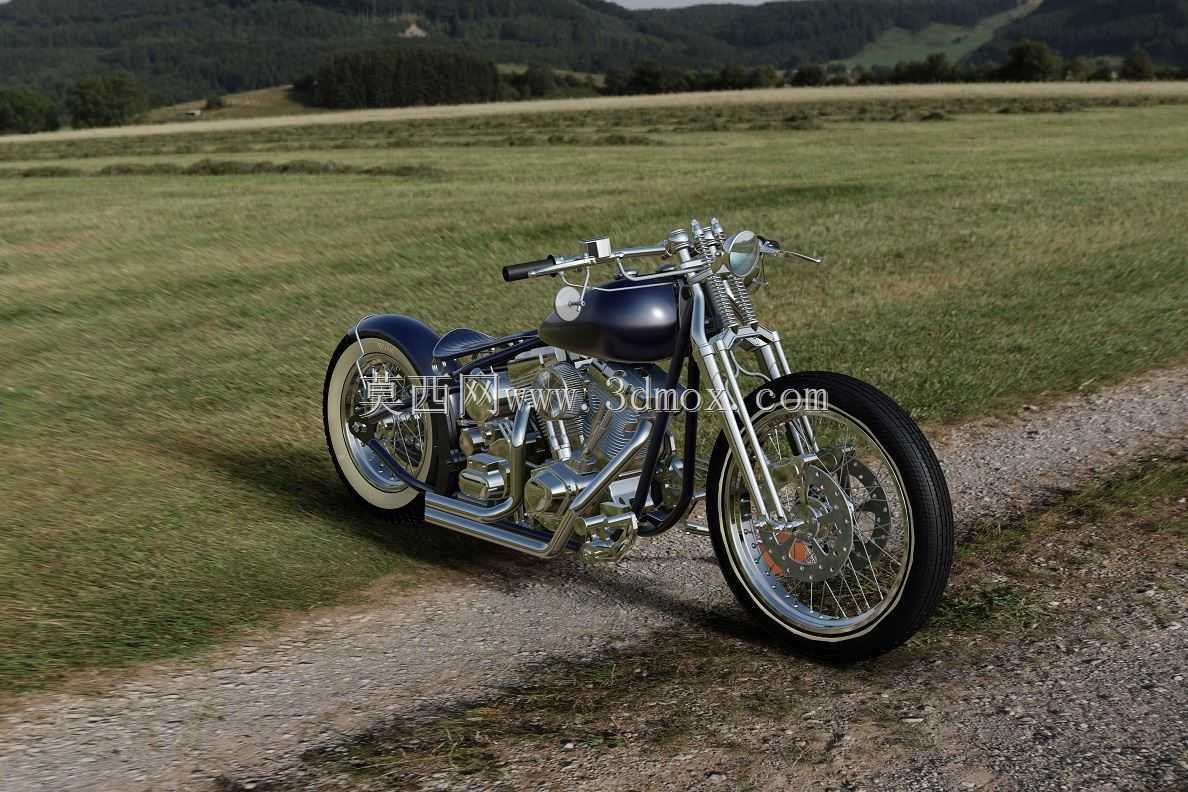

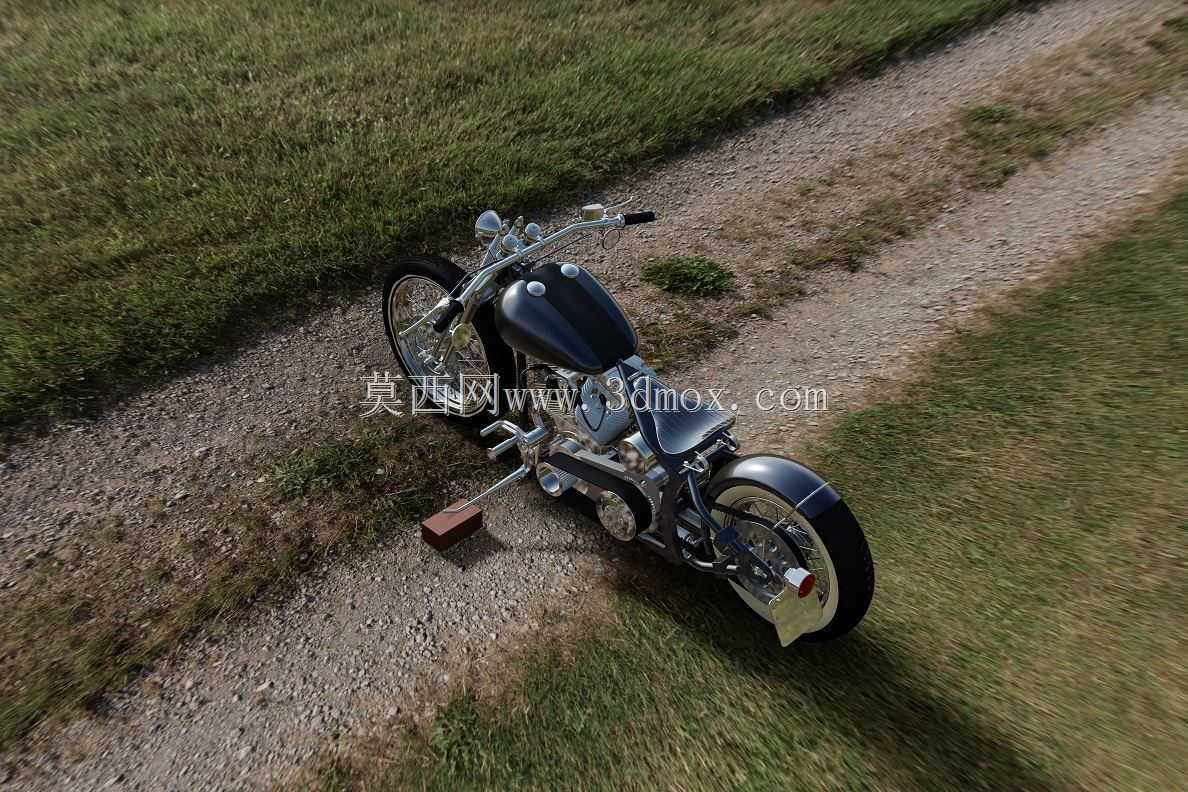

定制改装哈雷风格摩托车整车结构

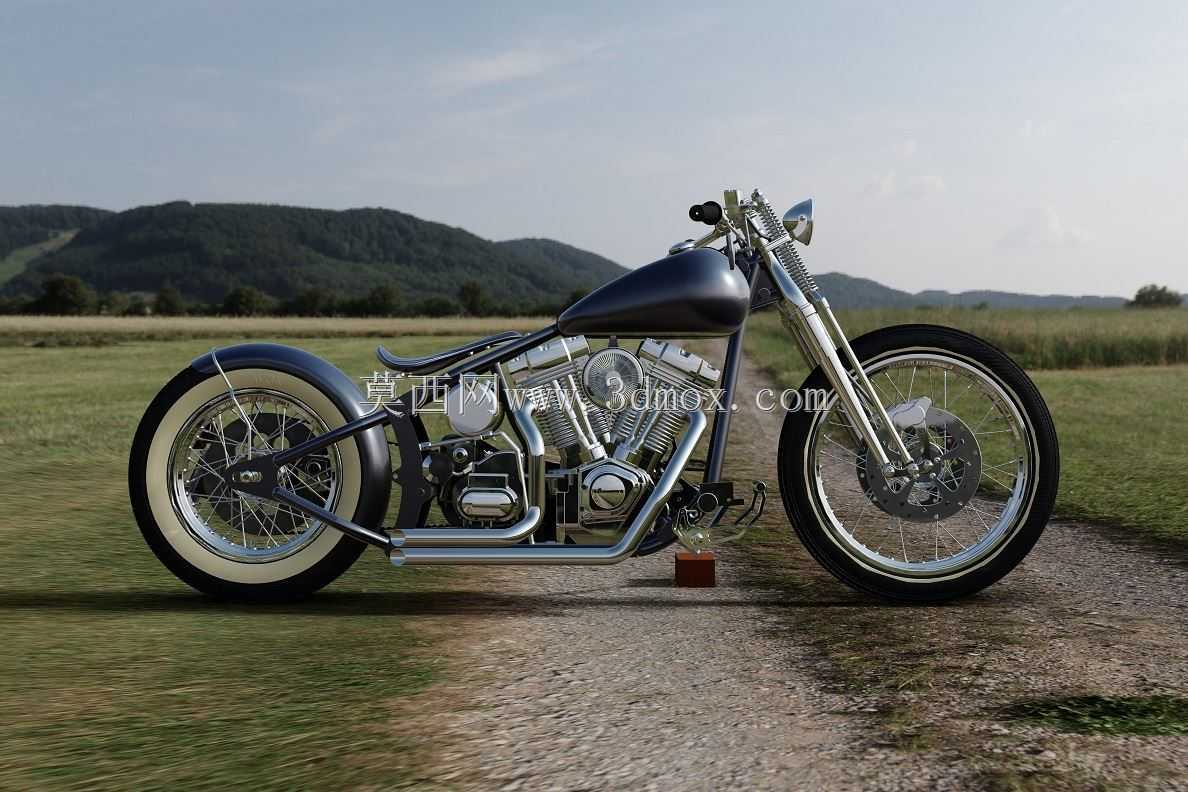

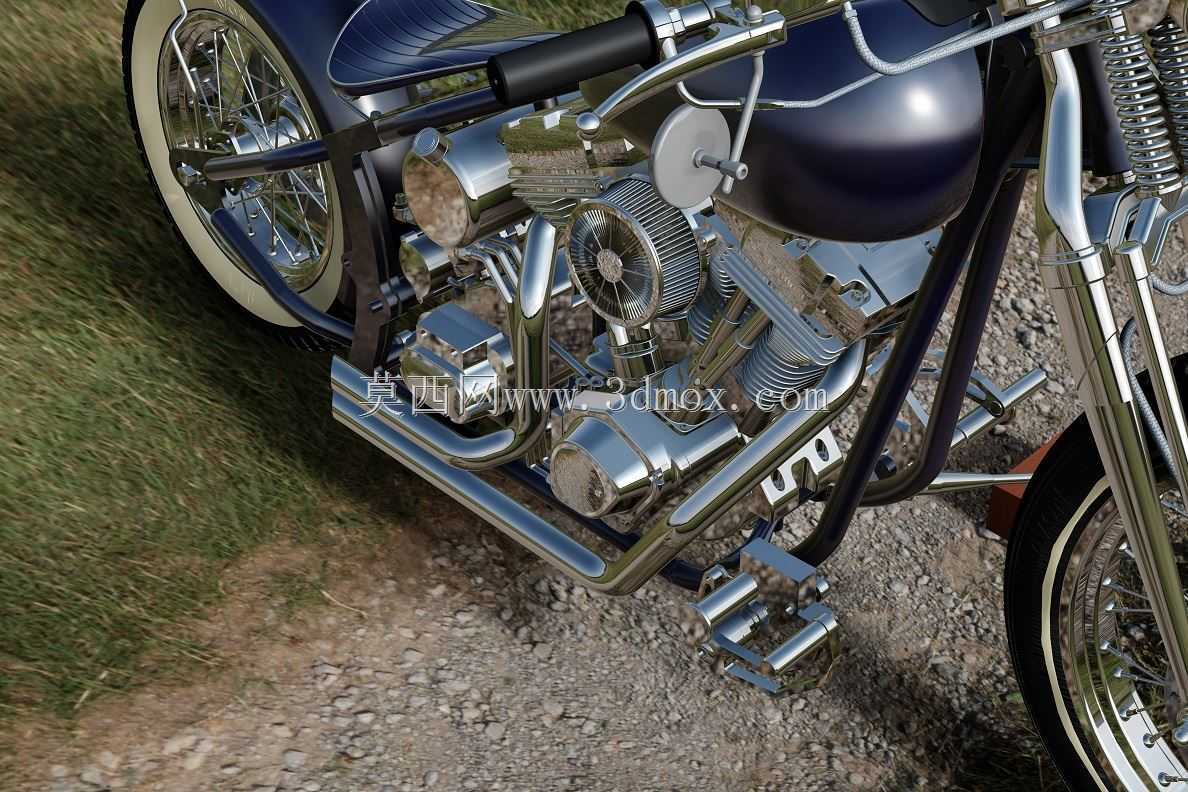

　　这款定制机车的结构设计围绕美式巡航车的骑行姿态展开，整车轴距控制在1650mm左右，车把采用高把设计，手把安装位置相对立管后移120mm、抬升180mm，匹配骑行时上半身舒展的姿态需求，脚踏位置前置220mm，腿部伸展空间充足，适配长途巡航的骑行姿态。车架部分采用硬尾风格的刚性结构设计，取消后减震结构，后轴直接与车架后段刚性连接，座垫安装高度控制在620mm，重心更低，高速直线行驶时稳定性更强，同时硬尾结构也还原了经典bobber风格的视觉特征。动力单元采用V型双缸发动机布局，发动机安装点与车架主梁采用三点式刚性连接，前安装点固定在车架下梁前端，后两个安装点固定在车架中段的加强筋位置，连接位预留2mm的调整间隙，

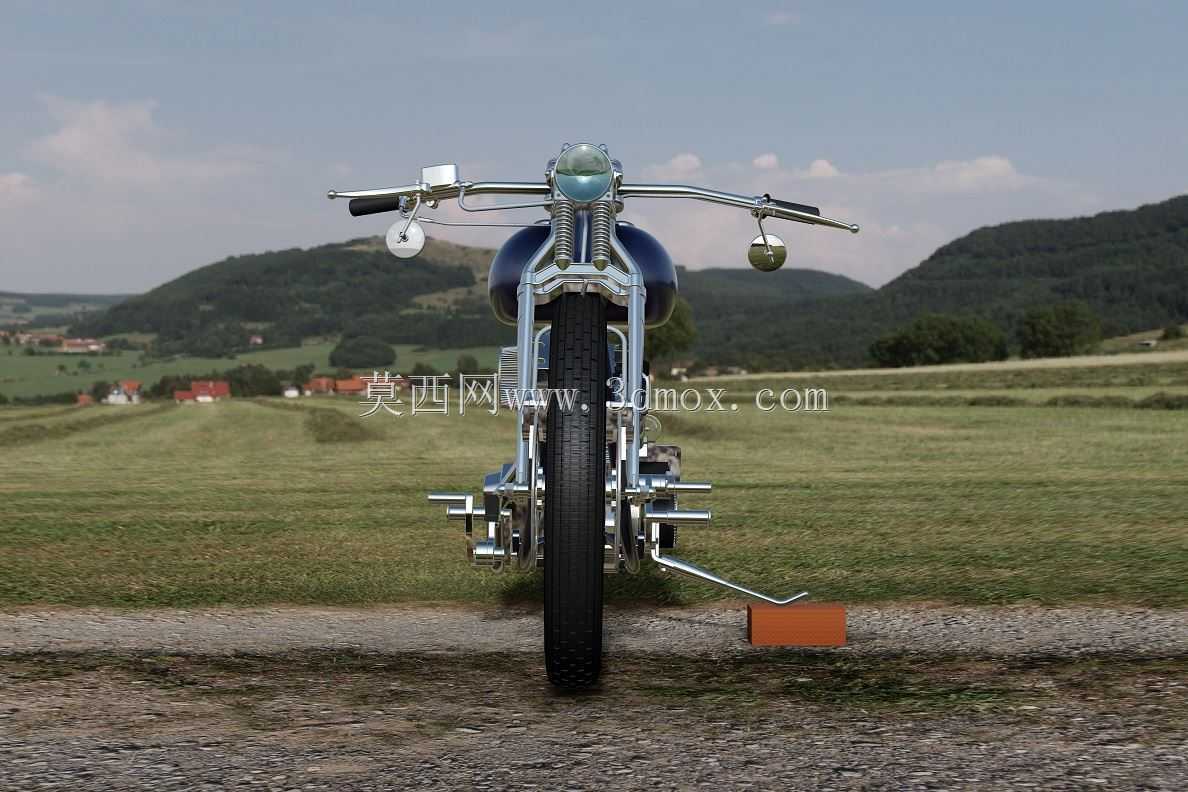

　　方便装配时对中传动皮带的张紧度。前悬挂采用传统正置前叉结构，前叉行程120mm，前叉倾角设置为34度，拖距130mm，兼顾直线行驶的稳定性与低速转向的灵活性，前轮采用21寸辐条轮毂，匹配窄幅轮胎，转向角度左右各35度，满足日常掉头、转弯的操控需求。后轮采用16寸宽幅轮毂，轮胎宽度达到180mm，后摇臂与车架采用单枢轴连接，传动采用皮带传动结构，皮带轮与后轴同轴安装，传动比设置为3.2:1，兼顾低速扭矩输出与高速巡航的转速控制。燃油箱采用水滴形窄体设计，容量控制在12L，油箱安装位置贴合车架上梁，最低点距离发动机顶部预留15mm间隙，避免行驶过程中震动产生干涉，油箱出油口位置设置在左侧下方，匹配化油器/电喷系统的安装位置。

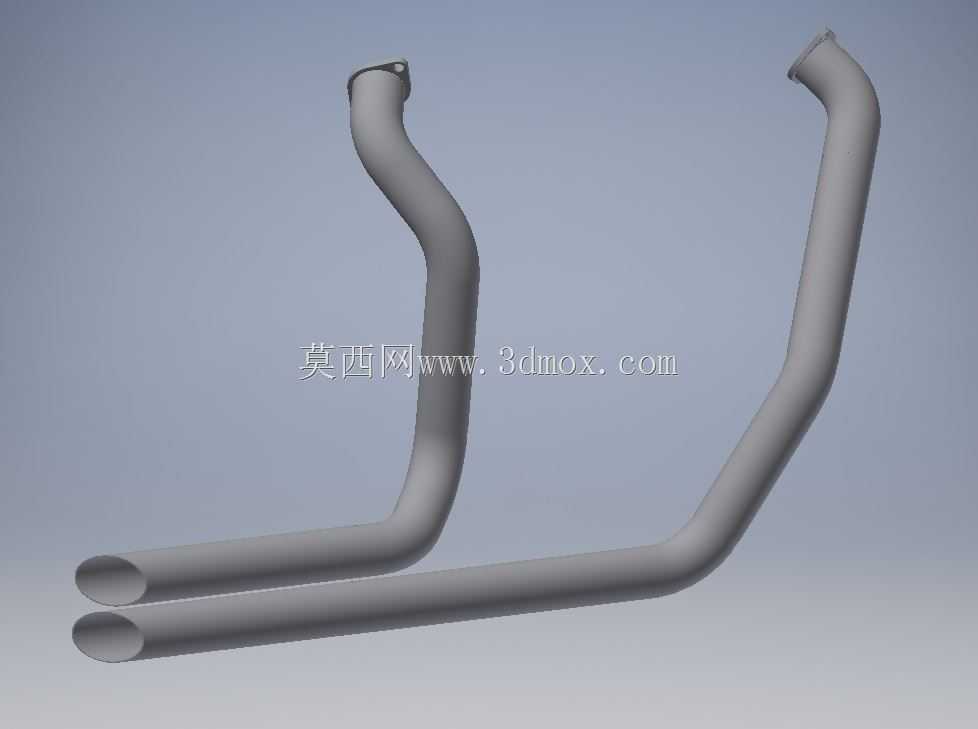

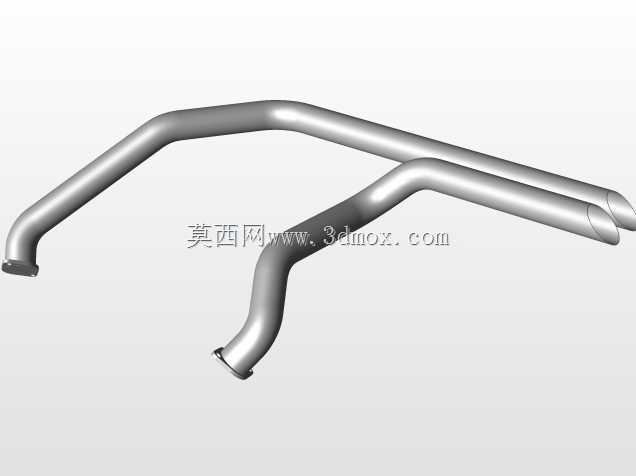

　　座垫采用单座薄款设计，座垫底板采用2mm钢板冲压成型，表面填充30mm厚的高密度发泡层，安装点直接固定在车架后段的安装座上，后座位置取消，替换为短款后挡泥板，后尾灯采用嵌入式安装在挡泥板末端，线束沿车架内部走线，避免外露破坏整车简洁的视觉效果。整车的覆盖件极少，发动机、车架、走线全部外露，所有金属部件的安装边界都经过反复校核，车把转动到极限位置时，离合线、刹车线、油门线的弯曲半径不小于50mm，避免长期使用出现线芯疲劳断裂；前后轮转动时，轮胎与挡泥板、车架之间的最小间隙保持在10mm以上，颠簸路况下不会出现剐蹭。排气系统采用短款侧出直排结构，前段排气从发动机缸头引出后沿车架下梁向后延伸，消音筒长度控制在400mm，安装位置距离地面最小间隙140mm，满足常规道路通过性需求，排气固定点采用橡胶衬套与车架连接，过滤发动机传递到排气的震动，避免长期使用出现焊缝开裂。
