计水密抗应变面板安装用螺纹锁紧组件

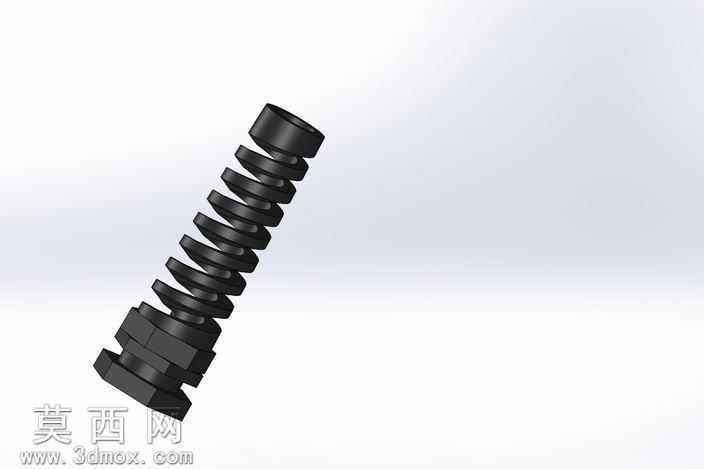

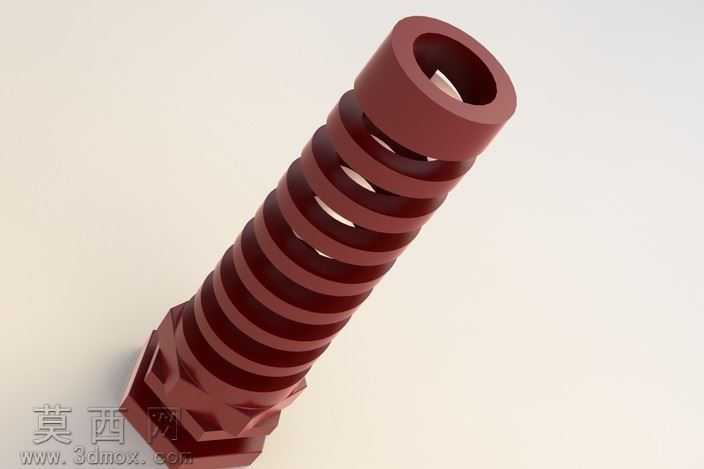

本作品为适配水密抗应变面板安装场景设计的螺纹锁紧组件，建模阶段采用SolidWorks完成全参数化结构搭建，首先对核心的外螺纹段进行螺旋扫描建模，严格匹配通用公制螺纹的牙型角、螺距参数，保证螺纹段与配套螺母的旋合精度，避免安装后出现滑牙、间隙过大的问题。组件底部设计了六角锁紧基座，建模时对六角棱边做了0.2mm的圆角过渡处理，既避免安装时棱边划伤操作人员，也能减少注塑或机加工过程中的应力集中问题，提升零件的结构强度。中部的螺旋缓冲段采用变螺距螺旋结构建模，区别于普通等距弹簧，该段螺距从基座端向顶端逐步收窄，能够在面板受外力产生应变时提供均匀的弹性缓冲力，避免刚性连接导致的面板开裂、密封失效问题。顶端设计了内凹式穿线孔，孔壁做了光滑圆弧过渡，建模时特意将孔口边缘做了R0.5mm的圆角处理，能够避免穿线时尖锐棱边磨损电源线绝缘层，实现挡水同时保护线缆的功能。渲染阶段采用哑光黑色硬质工程塑料材质，调整材质的粗糙度参数至0.6，还原尼龙加纤材质的真实磨砂质感，同时添加微弱的环境反射效果，让模型展示时更具真实感。结构设计上充分考虑水密安装需求，基座与面板贴合面设计了0.3mm深的环形密封槽，可配套O型密封圈实现安装面的静密封，阻挡水汽从安装缝隙渗入设备内部。整体装配逻辑采用同轴心配合与端面限位配合，保证各部件组装后无径向晃动，螺旋缓冲段的活动行程预留了2mm的压缩余量，能够适配面板在温度变化、外力挤压下产生的微小形变，维持连接结构的稳定性与密封性能。设计过程中反复校核了螺纹旋合长度、缓冲段弹力系数、穿线孔内径等核心参数，确保组件既能够满足面板安装的锁紧力要求，又能通过弹性结构抵消面板形变产生的应力，同时兼顾线缆防护与水密密封的双重需求，可直接应用于户外电气设备、潮湿工况下的电气面板安装场景。
