塔式起重机臂架主结构三维设计模型

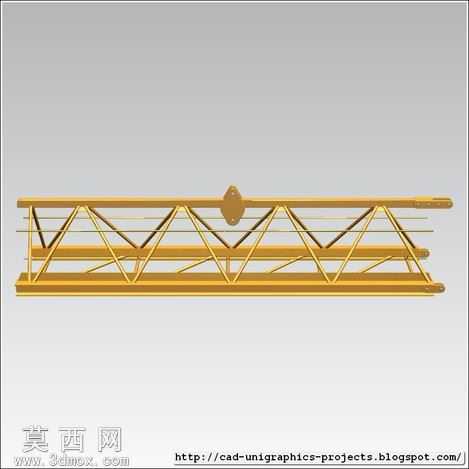

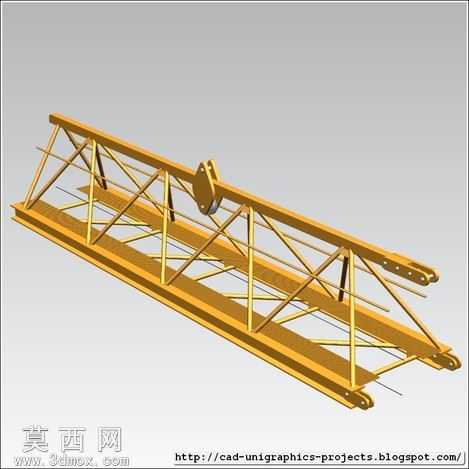

本模型为塔式起重机核心受力部件——臂架主结构的三维设计成果，建模过程参考公开的塔式起重机结构影像资料完成，整体采用桁架式结构设计，还原了起重臂主段的典型构造特征。模型整体以型钢拼接的桁架结构为主体，通过多组斜向腹杆与上下弦杆组合形成稳定的受力体系，弦杆作为主要承载构件沿臂架长度方向通长布置，腹杆按照受力角度交错排布，既保证了臂架的抗弯、抗扭刚度，也通过镂空桁架形式有效控制了结构自重，符合起重机械臂架轻量化与高承载兼顾的设计原则。建模过程中对臂架上的变幅小车行走轨道、滑轮安装座、端部连接耳板等细节结构做了还原，各构件的连接位置匹配实际塔机臂架的装配逻辑，滑轮组件预留了钢丝绳穿绕的对应空间，端部连接结构可匹配臂架标准节的对接需求。模型的结构尺寸在可编辑草图中完成参数定义，可根据不同吨位、不同臂长的塔机设计需求调整各杆件的截面尺寸与排布间距，适配不同的起重性能参数要求。需要说明的是，本模型为参考公开资料完成的设计参考模型，未完全照搬某一特定型号塔机的实际生产尺寸，结构细节做了适度简化，部分附属的电气布线、安全防护构件未纳入建模范围，重点呈现臂架主结构的受力框架与装配逻辑，可作为起重机械结构教学、塔机方案设计阶段的结构参考，也可用于工程机械相关的三维场景搭建、结构受力分析的基础模型使用，帮助设计人员快速理解桁架式起重臂的传力路径与构造特点，为后续的详细设计、仿真分析提供基础的三维结构参照。
