塔式起重机集成电梯结构三维设计

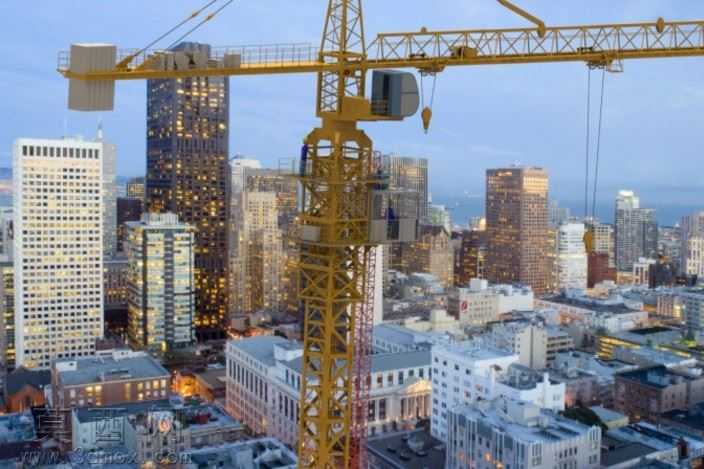

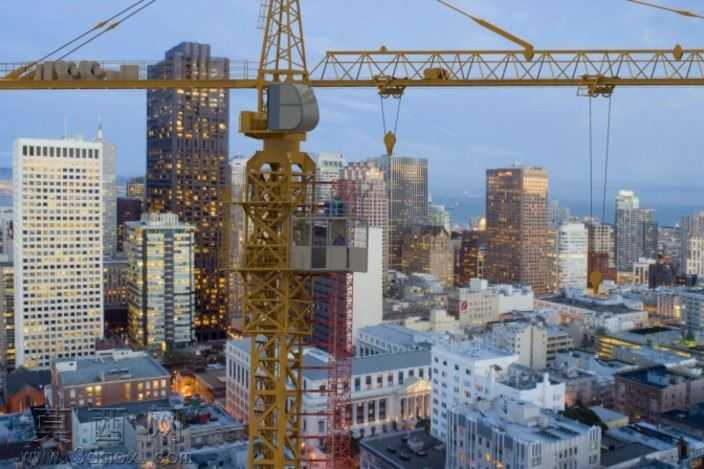

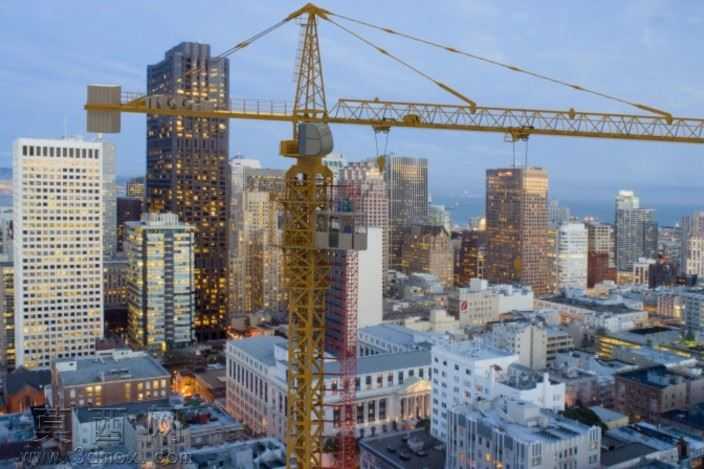

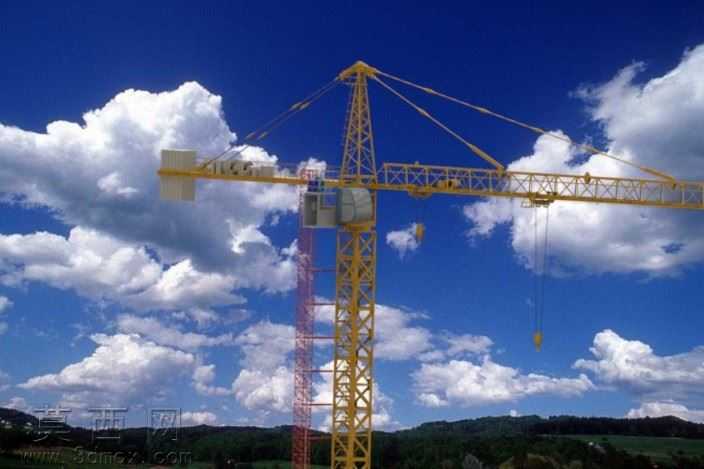

本模型为塔式起重机配套集成电梯的完整三维设计方案，建模过程严格遵循工程实际施工装备的设计逻辑，以还原真实起重设备的功能结构为核心目标。建模初期先梳理塔式起重机的整体受力框架，从底部固定基座开始搭建，依次完成标准节塔身的参数化建模，每一节标准节的型钢连接结构、螺栓紧固点位都按照实际施工塔机的规格做了等比例还原，确保塔身的桁架结构受力路径清晰，符合起重设备的力学设计要求。在起重臂部分，模型完整还原了变幅小车的行走轨道、起升钢丝绳的排布走向、臂架拉杆的受力连接结构，从臂根铰点到臂端的配重平衡段也做了精细化处理，配重块的堆叠结构、平衡臂的护栏防护结构都逐一呈现，没有省略关键的功能细节。配套的施工电梯部分，模型整合了电梯轿厢的框架结构、导向轮组与塔身标准节的配合结构、驱动机构的安装点位，电梯与塔身的附着连接结构也做了清晰的表达，能够直观展示电梯沿塔身升降的运行逻辑。材质渲染阶段，针对不同部件做了区分处理：塔身、臂架等金属结构件采用工程黄的防锈漆材质，还原施工现场塔机的真实外观；钢丝绳采用高张力金属缆索材质，表现出索具的紧绷质感；电梯轿厢采用防滑钢板搭配防护网材质，操作室部分添加了透明玻璃材质与内部操控台的细节，让整体模型的视觉呈现更贴近真实设备。整个设计将起重吊载功能与施工人员升降功能做了一体化整合，既保留了塔式起重机原有的大吨位吊载、大范围变幅作业的能力，又通过集成电梯解决了高塔施工人员上下的通行问题，结构设计上兼顾了起重作业的载荷要求与电梯运行的稳定性要求，各部件之间的装配关系清晰，没有出现结构干涉的问题，可用于起重设备的结构教学、施工方案展示以及相关改进设计的参考，能够帮助设计者直观理解塔机与施工电梯集成布局的核心逻辑。
