水泥生产用堆取料机三维结构设计

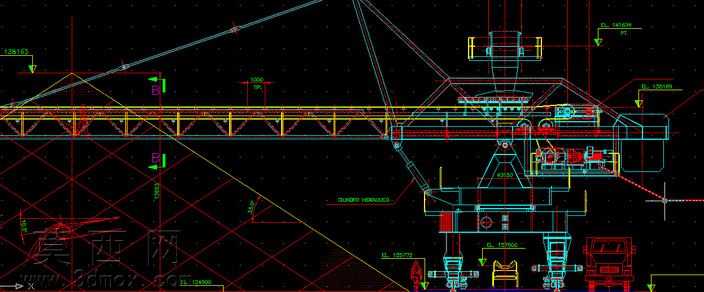

本模型为水泥生产场景配套的堆取料机三维结构设计，建模过程严格遵循散料装卸设备的工程设计规范，完整还原了设备的整机布局与核心功能结构。建模阶段首先依据堆取料机的作业工况确定整体参数，以门式钢架结构为主体承载框架，搭建了横跨料场的主梁行走机构，主梁采用桁架式结构设计，在保证结构强度的同时降低整机自重，减少行走机构的负载压力。模型完整构建了上部的堆料输送单元与下部的取料输送单元，堆料部分包含可俯仰调整的悬臂皮带输送机，能够根据料堆高度调整落料位置，减少物料下落过程中的扬尘与离析问题；取料部分设置了可沿主梁横向移动的刮板取料机构，刮板链采用模块化设计，可根据物料磨损情况快速更换链节与刮板配件，适配水泥熟料、石灰石等不同磨蚀性散料的取料需求。模型同时还原了设备的行走轮组、回转支承、俯仰驱动等核心传动部件，各部件的装配关系完全符合实际工程装配逻辑，行走轮组适配料场的轨道铺设标准，设置有防脱轨限位结构，保障设备长距离行走的稳定性；回转支承采用大直径回转支承结构，可支撑悬臂部分完成大角度回转作业，覆盖更大范围的料堆作业区域。材质设置上，主体承载结构采用低合金高强度钢材质，模拟实际设备的焊接钢结构外观，输送皮带采用耐磨橡胶材质，传动部件采用调质处理的合金结构钢材质，不同材质的视觉区分清晰，能够直观展现设备的材质选型逻辑。设计过程中充分考虑了水泥生产场景的作业需求，设备的堆料与取料作业可独立控制，能够同时完成料场的堆料储备与取料输送作业，适配水泥厂原料场、熟料堆场的连续化生产需求，各运动部件的运动行程经过合理校核，不存在结构干涉问题，可直接用于设备结构展示、作业原理演示以及相关的工程方案汇报场景，为散料堆场设备的选型、改造提供直观的三维结构参考。
