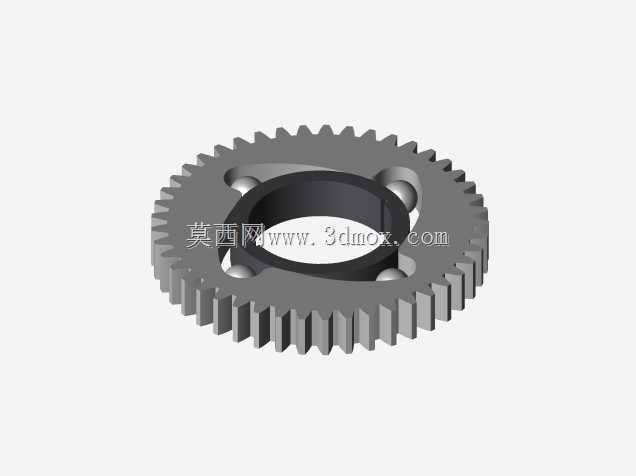

带集成齿轮的滚柱式超速离合器结构

　　该结构集成了传动齿轮与超速离合功能，在常规单向离合器的基础上，将从动齿轮与离合器外圈做一体化设计，省去了额外的齿轮安装法兰与连接键槽，能有效缩减传动链的轴向安装尺寸，在小空间传动布局场景中具备明显的结构优势。从实际应用场景来看，这类集成式超速离合器常被用在小型动力传输系统、起动机传动链路、双动力输入切换机构中，当主动侧转速低于从动侧转速时，离合机构自动脱开，避免从动侧的高转速反向拖动主动端造成动力损耗或者零部件损坏。

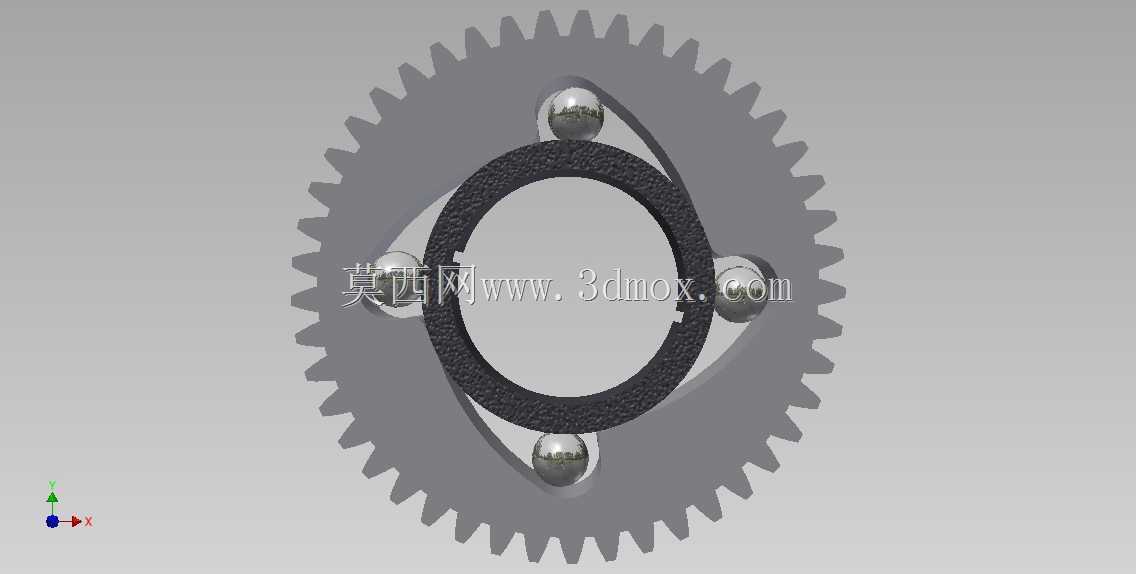

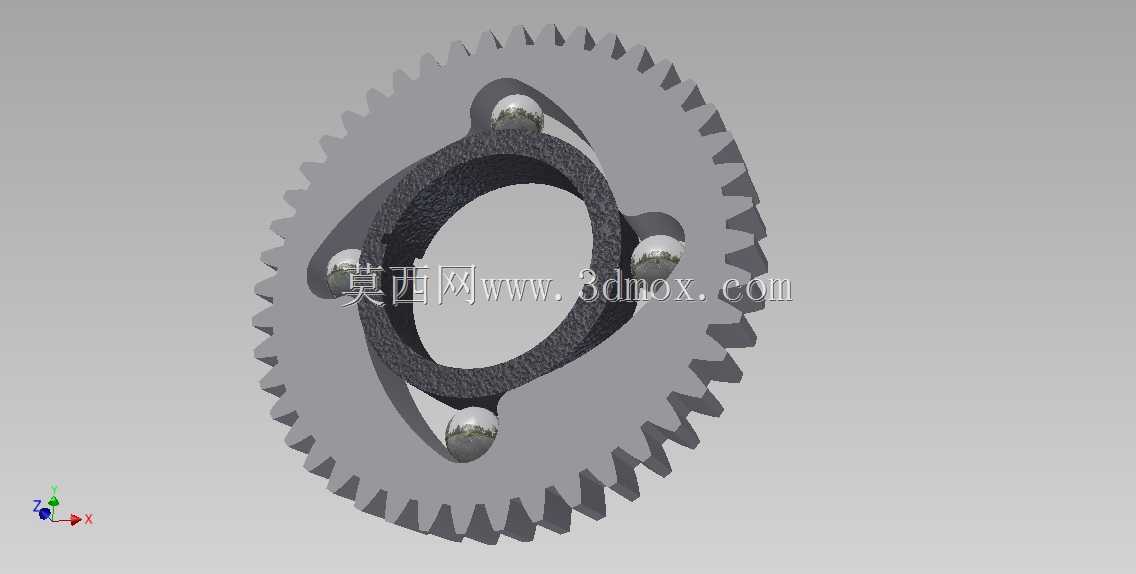

　　设计层面上，该结构的核心离合功能依靠均布的四个滚柱实现，内圈设置了对应数量的楔形曲面槽，滚柱被安置在楔形槽与外圈的环形内壁之间，当内圈作为主动端沿啮合方向转动时，滚柱会在摩擦力作用下被挤入楔形槽的窄隙位置，形成刚性楔紧状态，将扭矩同步传递给带齿的外圈，带动啮合的下游传动件运转；当内圈转速低于外圈，或者外圈出现超越转速时，滚柱会退回到楔形槽的宽隙位置，楔紧状态解除，内外圈之间形成空转，切断反向的扭矩传递。

　　安装边界方面，该结构的径向尺寸以外圈齿轮的齿顶圆为最大边界，安装时需要预留齿侧啮合的侧隙空间，轴向尺寸以离合器两侧的端面为限位基准，内圈的中心通孔为安装配合面，可直接套接在传动轴上，不需要额外设计复杂的定位结构。滚柱的表面硬度、楔形槽的曲面升角是决定离合可靠性的核心参数，曲面升角过小会导致楔紧后无法顺利脱开，升角过大则会出现楔紧力不足、传动打滑的问题，建模过程中需要严格控制楔形曲面的轮廓度公差，保证四个滚柱的受力均匀，避免局部应力集中导致滚柱或者槽面出现早期点蚀磨损。外圈的轮齿参数可根据实际传动比需求调整模数与齿数，不需要改动内部的离合核心结构，具备一定的参数化改型适配空间，能适配不同转速、扭矩等级的传动场景。
