摩托车用泪珠型空气滤清器三维设计

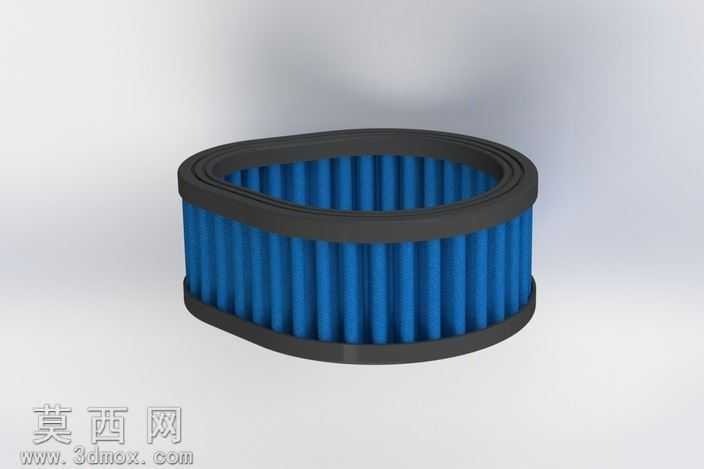

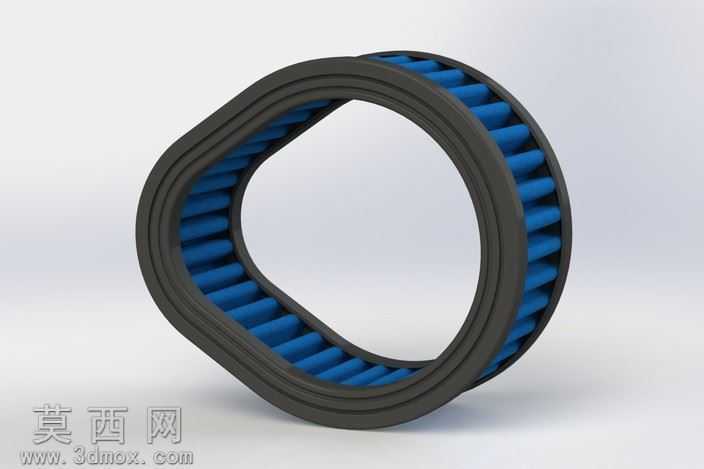

本作品为摩托车配套的泪珠型空气滤清器三维模型，采用SolidWorks完成全参数化建模，整体造型贴合摩托车进气舱的异形安装空间，区别于常规圆形空滤的结构设计，能够在有限的舱体空间内最大化过滤面积，提升进气过滤效率。建模过程首先绘制泪珠轮廓的中心基准曲线，通过多组截面草图放样生成滤芯的支撑骨架，外层密封胶圈采用双凸缘结构设计，建模时通过扫描特征生成胶圈的环形主体，再对安装贴合面做0.3mm的拔模处理，保证装配时的压紧密封效果，避免未过滤空气从侧边渗漏进入进气道。内部过滤介质采用褶皱式滤纸结构，建模时先构建单组褶皱的梯形截面，通过沿滤芯内圈路径的阵列特征生成整圈滤纸结构，同时对褶皱的弯折处做R0.5mm的圆角处理，还原真实滤纸折叠的工艺特征，避免建模出现尖锐直角不符合实际生产情况。渲染阶段采用Keyshot完成材质与场景搭建，外层密封橡胶圈赋予哑光黑色丁腈橡胶材质，调整表面粗糙度参数为0.8，添加轻微的脱模纹理质感，还原橡胶件的真实触感；内部褶皱滤纸赋予深蓝色纤维滤纸材质，添加细微的纤维凹凸纹理，体现过滤介质的多孔结构特性；场景采用柔和的工作室漫射光照，添加底部柔光板消除模型底部硬阴影，多角度展示空滤的整体轮廓、密封结构与滤纸排布细节。设计过程中充分考虑空滤的实际装配需求，预留的密封胶圈厚度、滤纸褶皱间距均参考量产同类型空滤的工艺参数，整体模型无破面、无重叠特征，所有装配间隙控制在0.1mm以内，既可以作为摩托车进气系统设计的参考部件，也可用于过滤设备结构教学的演示案例，模型同时导出了STEP、IGES等通用格式，可适配多款三维设计软件进行后续的装配干涉检查、流体仿真分析等工作，帮助设计人员快速完成进气系统的匹配设计，减少重复建模的工作量。
