NTN菱形带座外球面轴承结构设计

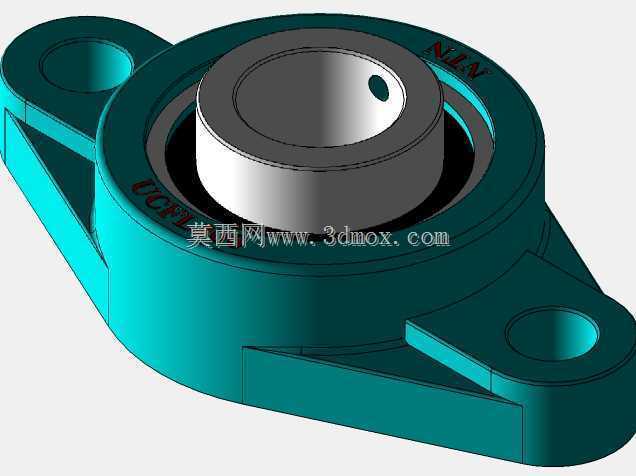

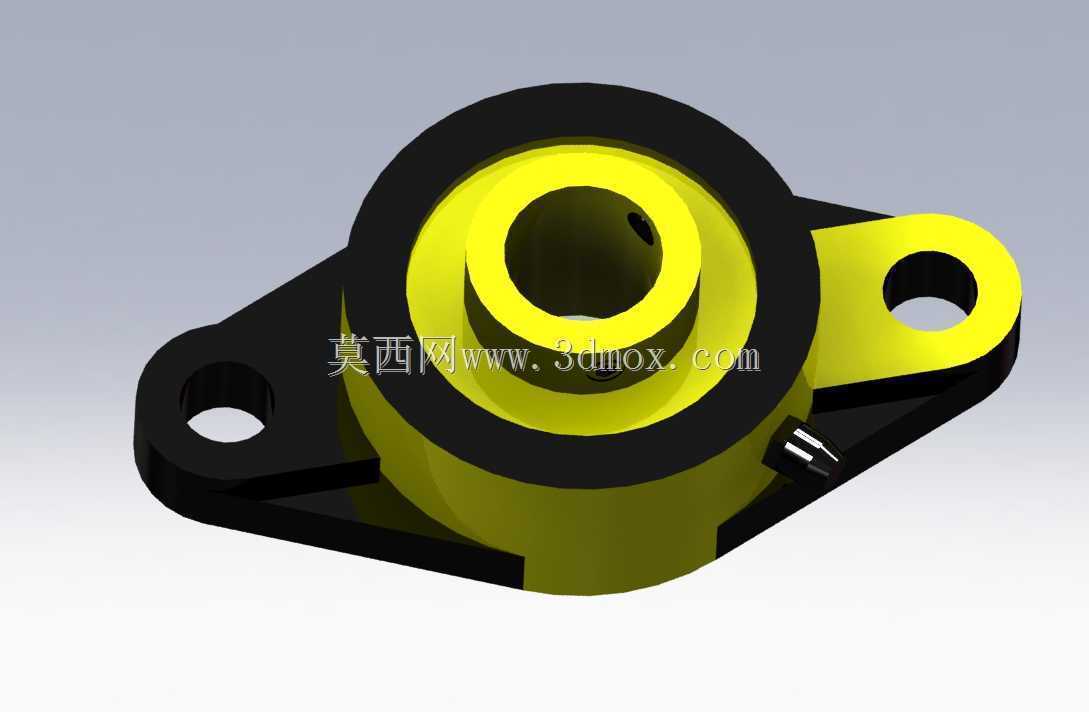

　　这款菱形法兰式带座外球面轴承，是轻工输送、食品包装、小型农机等设备传动系统里的常用支撑部件，核心作用是为旋转轴提供稳定径向支撑，同时补偿一定的安装同轴度误差，降低轴系装配的精度要求。从结构设计来看，整体采用两孔菱形安装布局，相比方形座更节省安装空间，适合安装面空间局促的机架部位，两个安装孔的中心距经过标准化匹配，可直接对应常规型材机架的安装孔位，不需要额外加工转接板。轴承本体采用外球面结构，与座体的球面内孔配合，可实现自动调心，当传动轴出现轻微挠曲或者安装座存在小角度偏差时，轴承仍能正常运转，不会出现卡滞、异常磨损的问题。内圈一侧带有顶丝孔，装配时可通过紧定螺钉直接锁紧在轴上，轴向定位可靠，装拆过程不需要复杂的工装，

　　日常维护更换十分便捷。座体的铸造圆角、加强筋结构都做了针对性优化，两个安装耳下方设置有三角加强筋，可提升安装部位的结构强度，承受径向载荷时不会出现安装耳断裂的问题，座体表面的圆弧过渡可减少应力集中，适配铸造或者压铸的成型工艺，批量生产时成品率更高。从安装边界来看，轴承的内孔直径适配常用的30mm直径光轴，座体的整体厚度、安装孔的沉头深度都符合行业通用尺寸，安装时可直接搭配对应规格的螺栓固定在机架平面上，不需要额外测量配做。实际应用场景中，这类轴承常被用在皮带输送机的托辊支撑、小型风机的叶轮轴支撑、包装设备的辊轮轴系部位，工作环境中存在少量粉尘、轻微溅水的工况下也能稳定运行，座体的密封结构可阻挡外界杂质进入轴承内部，

　　延长润滑脂的使用寿命，减少日常维护的频次。建模过程中对轴承的配合公差做了还原，外球面与座孔的配合间隙、内圈与轴的配合公差都符合实际装配要求，可直接用于设备的装配干涉检查、工况模拟演示，也能作为非标设备选型时的三维参考模型，帮助设计人员快速完成轴系布局，核对安装空间是否存在干涉。
