SN系列剖分式立式带座轴承单元结构

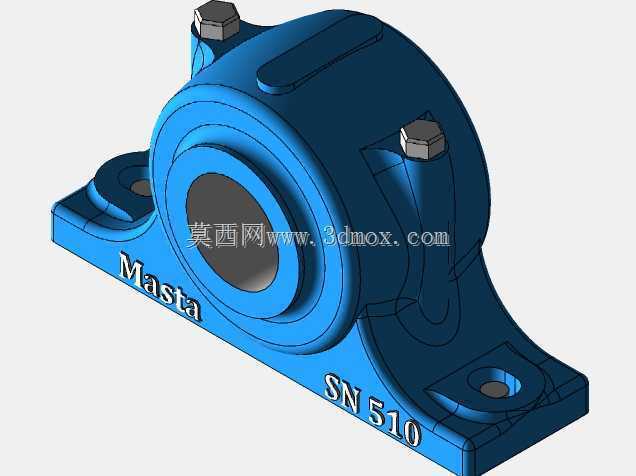

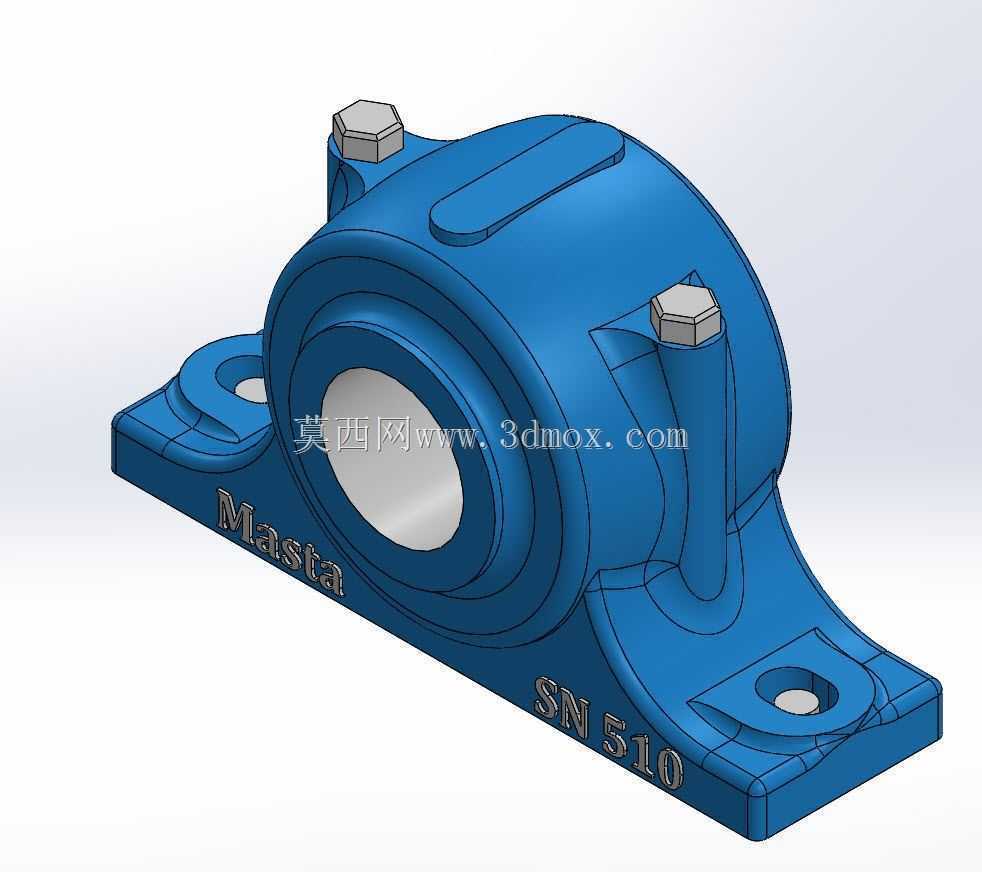

　　做传动结构设计的工程师大多接触过这类剖分式轴承座，它在矿山输送线、冶金设备辊道、通用减速机输出端、风机主轴支撑场景里的出镜率极高，核心作用是给旋转轴提供稳定的径向支撑，同时容纳调心滚子轴承或者深沟球轴承，补偿一定的轴系安装同轴度误差。这款SN系列的轴承座采用上下剖分的结构设计，上盖和底座通过两个六角头螺栓锁紧，现场更换轴承的时候不需要拆解轴端的联轴器、链轮或者带轮，只要松开上盖螺栓就能掀开上盖取出轴承，比整体式轴承座的现场维护效率高很多，尤其适合设备安装空间紧凑、轴系附件拆装难度大的工况。从安装边界来看，底座采用双安装孔的菱形支撑脚，两个安装孔的中心距、底座底面到轴承中心的高度都符合行业通用的安装尺寸规范，

　　选型替换的时候不需要重新加工设备的安装台面，能直接替换同型号的老旧轴承座，降低设备改造的加工成本。轴承座的轴承腔内壁做了适配轴承外圈的圆弧定位面，能保证轴承装入后外圈不会出现径向窜动，上盖顶部设计了一字型的油槽标识，对应润滑油加注的位置，现场维护的时候能快速找到注油点，不用反复核对维护手册。底座侧面铸有清晰的型号标识，能避免现场备件混放导致的错装问题，轴承座两端的密封槽位可以适配毡圈密封或者橡胶油封，能阻挡外界的粉尘、切削液进入轴承腔，同时防止轴承内部的润滑脂泄漏，在多粉尘的车间、户外输送设备场景下能有效延长轴承的使用寿命。建模的时候这类零件要重点注意上下剖分面的贴合公差，螺栓过孔和螺纹孔的同轴度，还有轴承腔的圆柱度要求，

　　不然实际加工出来的零件会出现上盖扣合不严、轴承装入后卡滞的问题。安装脚的安装孔要做沉台设计，避免固定螺栓的头部突出底座底面，导致安装后轴承座出现倾斜，影响轴系的旋转精度。这类轴承座通常采用铸铁铸造后机加工的工艺生产，建模的时候要预留合适的铸造拔模斜度，铸造圆角也要符合工艺要求，避免出现铸造应力集中导致的零件开裂问题。在轴系设计中选用这类轴承座的时候，要根据轴的径向载荷大小、轴的转速、现场的维护空间来匹配对应的型号，不能只看轴径来选型，不然容易出现轴承座承载不足导致的断裂问题。
