KFL08锌铝合金菱形法兰带座轴承结构

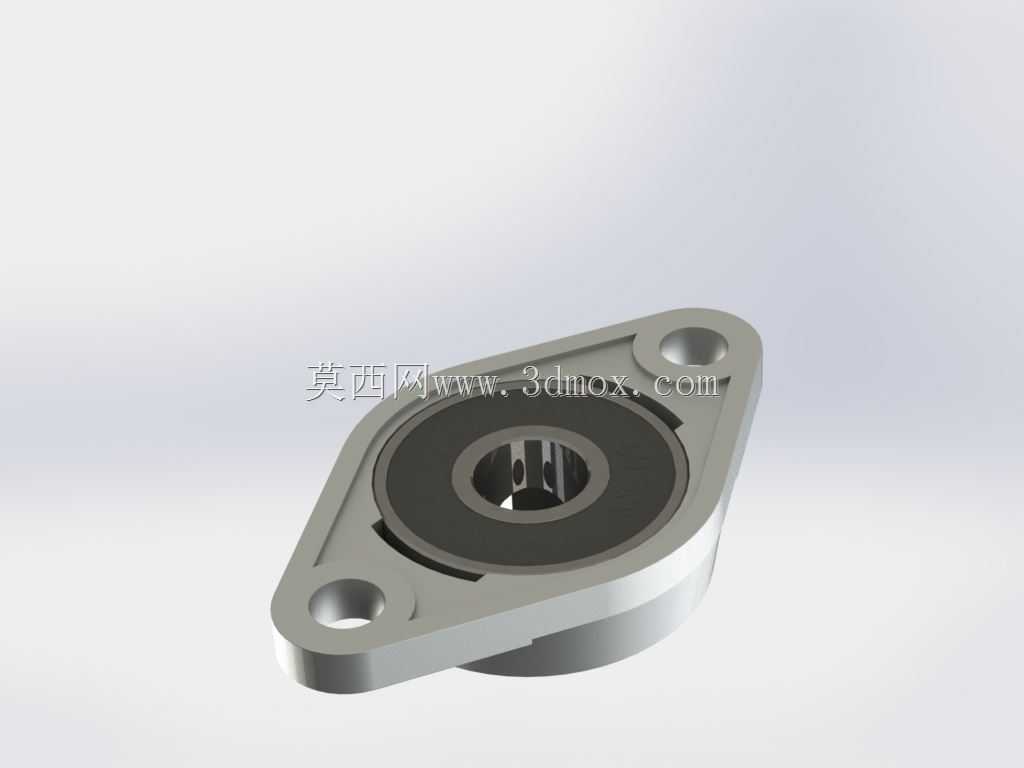

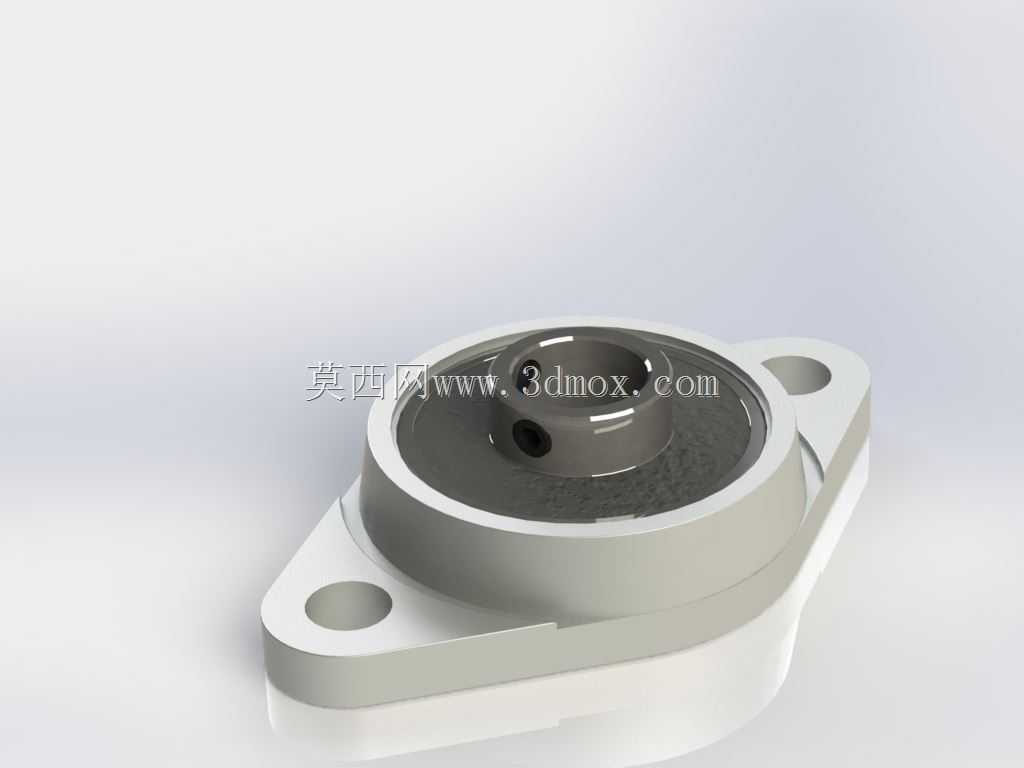

　　这款KFL08规格的锌铝合金法兰垫块轴承，是轻载传动场景中十分常用的支承部件，常见于小型输送线、食品包装辅助机构、桌面级自动化工位、3D打印运动轴以及小型木工机械的旋转支承位置，适配8mm直径的光轴或输出轴使用。不同于铸铁材质的重型带座轴承，该款轴承采用锌铝合金压铸成型座体，在保证足够支承强度的前提下大幅降低了自身重量，同时具备不错的防锈能力，在潮湿或者轻度腐蚀的工况下也能保持稳定的性能，不需要额外做表面防锈处理。从结构设计来看，菱形两孔安装的法兰形式，相比圆形四孔法兰占用的安装空间更小，两个安装孔分布在座体对角位置，安装时只需要固定两个点位即可完成定位，适合安装面空间局促、对部件重量有要求的紧凑型设备。

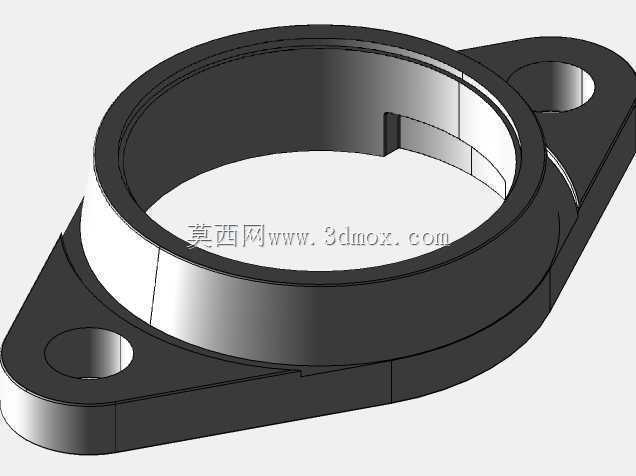

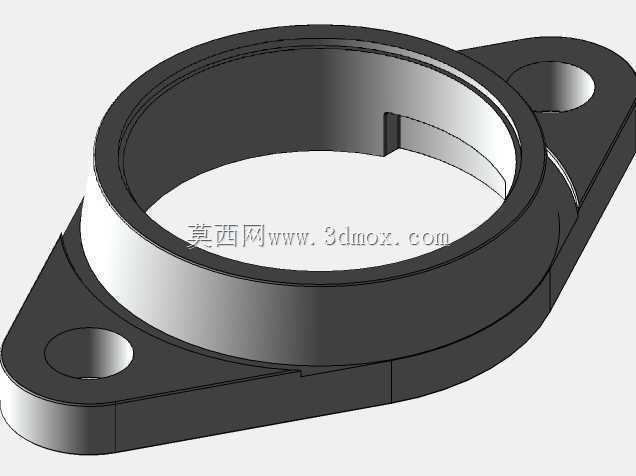

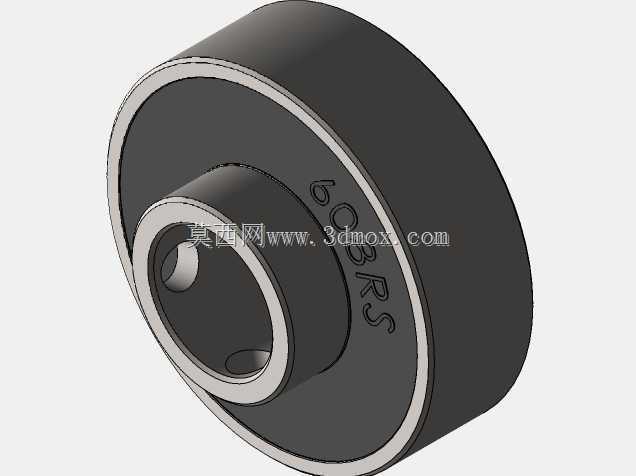

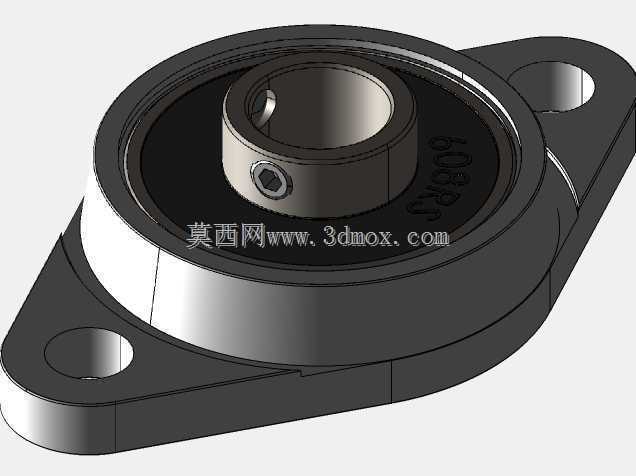

　　座体与轴承内芯采用压装配合的结构，轴承内芯自带顶丝锁紧结构，轴穿入内孔后拧紧顶丝即可实现轴与轴承的周向固定，不需要额外加工轴肩或者做键连接，装配流程十分简便，能大幅缩短小型设备的装配调试周期。安装边界方面，座体的两个安装孔中心距经过标准化设计，适配行业通用的安装孔位，更换时不需要重新加工安装板的孔位，互换性较强；座体的法兰面与安装面完全贴合，能保证轴承轴线与安装面的垂直度，避免轴运转时出现偏摆导致的额外磨损。轴承内芯的密封结构自带防尘盖，能阻挡日常工况下的粉尘、碎屑进入轴承滚道，延长维护周期，在常规的室内工业环境下不需要频繁加注润滑脂。设计这类带座轴承模型时，需要重点关注座体压铸成型的拔模斜度，

　　安装孔的沉头深度要适配常用的内六角螺丝头尺寸，保证螺丝锁紧后头部不会突出座体表面；轴承内芯与座体的配合公差要选取合适的过盈量，既保证压装后不会出现松脱，也不会因为过盈量过大导致座体撑裂。顶丝孔的位置要设计在方便扳手操作的角度，避免安装后顶丝位置被周边结构遮挡，无法完成锁紧操作。在实际选型应用中，这类锌铝合金法兰轴承仅适用于轻载、转速适中的传动场景，不能替代铸铁座轴承用于重载冲击的工况，选型时需要核算轴的径向载荷与转速参数，匹配对应的支承部件，避免出现过早失效的问题。
